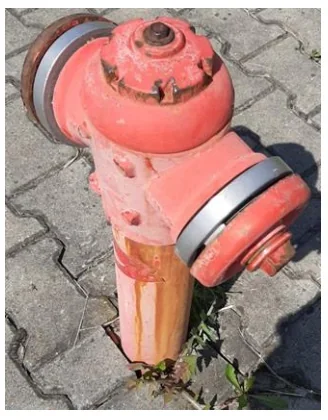

Symbol 3. Którym symbolem należy oznaczyć na szkicu polowym pomierzony obiekt przedstawiony na ilustracji?
Symbolem 2.
Symbolem 1.
Symbolem 4.
Symbolem 3.
Odpowiedź oznaczona symbolem 3 jest poprawna, ponieważ hydranty w polskich normach i przepisach dotyczących oznaczeń na szkicach polowych należy oznaczać właśnie tym symbolem. Symbol 3 to okrąg z pionową strzałką, co jednoznacznie wskazuje na funkcję hydrantu jako węzła do poboru wody. W praktyce, takie oznaczenie jest kluczowe dla służb ratunkowych i technicznych, które mogą w sytuacjach kryzysowych potrzebować szybkiego dostępu do hydrantów. Użycie właściwych symboli zgodnie z normami PN-EN 13309 oraz PN-EN ISO 19109 zapewnia spójność i jednoznaczność przekazów na szkicach, co jest niezbędne w profesjonalnym planowaniu i zarządzaniu infrastrukturą. Dobrą praktyką jest również szkolenie pracowników w zakresie poprawnego interpretowania i używania tych symboli, aby uniknąć nieporozumień i zapewnić efektywność operacyjną.
Odpowiedzi inne niż symbol 3 są błędne z kilku powodów, które wynikają z nieznajomości standardów dotyczących oznaczeń infrastruktury. Symbole 1, 2 oraz 4 nie odpowiadają hydrantowi, co prowadzi do potencjalnych zagrożeń, zwłaszcza w sytuacjach awaryjnych, gdzie czas reakcji jest kluczowy. Wybierając symbol 1, który często może być związany z innymi obiektami infrastrukturalnymi, można wprowadzić w błąd służby ratunkowe, które nie będą w stanie szybko zidentyfikować miejsca, w którym mogą pobrać wodę. Podobnie, symbol 2 i 4 mogą reprezentować inne elementy, takie jak zasuwy czy studzienki, co tylko pogłębia chaos informacyjny. Niepoprawne oznaczenia mogą skutkować opóźnieniem w realizacji działań ratunkowych, a w konsekwencji mogą stanowić zagrożenie dla życia i zdrowia osób potrzebujących pomocy. Warto zwrócić uwagę, że w kontekście projektowania podziemnej infrastruktury wodociągowej i przeciwpożarowej, znajomość odpowiednich symboli jest niezwykle istotna. Pracownicy odpowiedzialni za inwentaryzację i utrzymanie infrastruktury powinni być przeszkoleni w zakresie interpretacji tych standardów, aby uniknąć sytuacji, które mogą prowadzić do nieodpowiedniej reakcji w krytycznych momentach.
