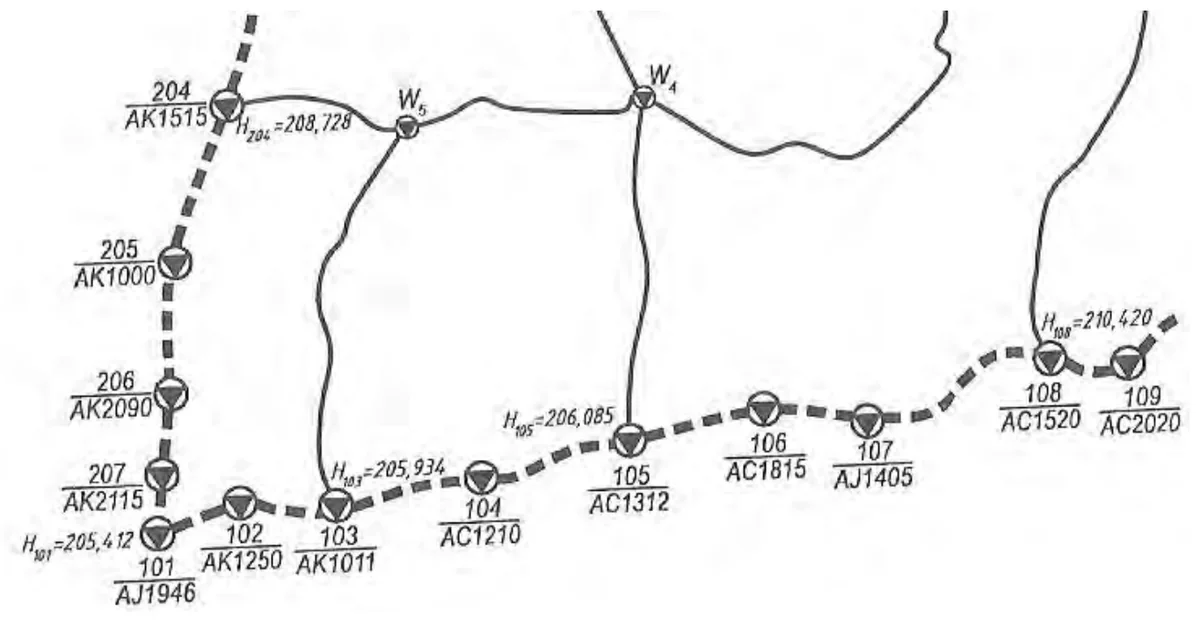

Przedstawiony na rysunku szkic jest częścią dokumentacji geodezyjnej z pomiaru
A. osnowy dwufunkcyjnej.
B. osnowy sytuacyjnej pomiarowej.
C. niwelacji punktów rozproszonych.
D. sieci niwelacyjnej.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz B.34-X-18.06).
Szkic, który widzisz, to sieć niwelacyjna. Widać to przez specjalne oznaczenia wysokości i linie między tymi punktami. Te sieci są super ważne w geodezji, bo pomagają zmierzyć różnice wysokości na terenie. Ich głównym zadaniem jest dać precyzyjne dane wysokościowe, co jest kluczowe w takich dziedzinach jak budownictwo czy inżynieria lądowa. W praktyce, korzysta się z nich, żeby tworzyć podkłady geodezyjne dla budów, mierzyć teren albo monitorować różne zmiany, jak na przykład osiadanie budynków. Są też normy, takie jak ISO czy wytyczne od Centralnego Geodety i Kartografa, które mówią jak te sieci powinny być tworzone, żeby wszystko było zgodne z wymaganiami. Więc, ogólnie rzecz biorąc, wiedza o sieciach niwelacyjnych jest naprawdę ważna i ma zastosowanie w codziennej pracy geodetów.
Pojęcia takie jak osnowa dwufunkcyjna czy osnowa sytuacyjna, nawet jeśli są związane z geodezją, w kontekście tego szkicu nie pasują. Osnowa dwufunkcyjna łączy różne funkcje geodezyjne, wykorzystując pomiary kątów i odległości, co jest bardziej skomplikowane niż to, co pokazuje ten szkic. Osnowa sytuacyjna dotyczy pomiarów poziomych, więc to też nie jest temat, który tu znajdziesz. Kiedy mówimy o niwelacji punktów rozproszonych, to trochę mylone z siecią niwelacyjną – ta druga jest bardziej uporządkowana. Typowy błąd to właśnie mylenie różnych typów osnów i ich zastosowań. Zrozumienie tych różnic to klucz do tego, żeby dobrze interpretować dokumenty geodezyjne i robić pomiary. W geodezji dokładność i poprawność terminologii to podstawa, więc warto zwracać uwagę na to, jak mówimy o tych rzeczach.
