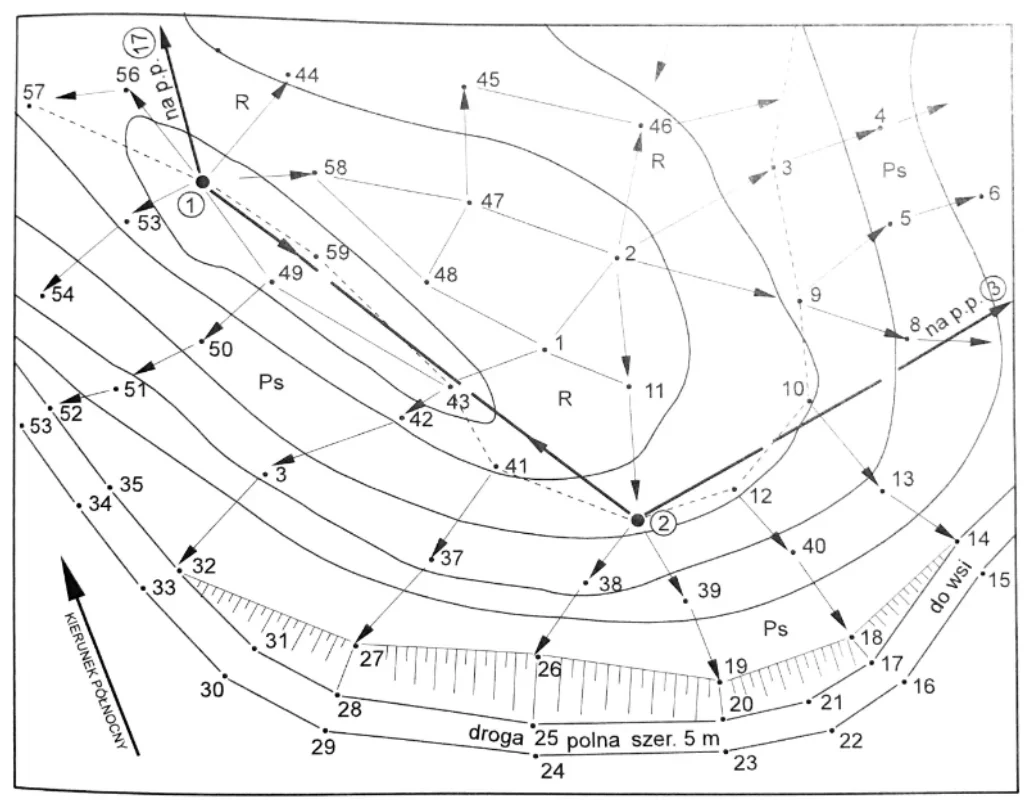

Rysunek szkicu polowego został wykonany w czasie pomiaru terenu metodą niwelacji
A. podłużnej i poprzecznej.
B. siatki kwadratów.
C. technicznej reperów.
D. punktów rozproszonych.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz B.34-X-19.01).
Poprawna odpowiedź wskazuje, że rysunek przedstawia szkic polowy wykonany podczas pomiaru terenu metodą niwelacji punktów rozproszonych. Ta metoda pomiarowa opiera się na określaniu wysokości punktów terenu, które są rozproszone w różnych lokalizacjach i nie tworzą regularnych linii ani siatek. Działa to na zasadzie pomiaru kątów i odległości z wykorzystaniem niwelatora, co pozwala na dokładne ustalenie różnic wysokości. Punkty te są kluczowe w projektowaniu infrastruktury, ponieważ umożliwiają tworzenie dokładnych map topograficznych, które są używane w inżynierii lądowej i budownictwie. Przykładem zastosowania tej metody może być budowa dróg, gdzie dokładne określenie ukształtowania terenu jest istotne dla zapewnienia stabilności konstrukcji i właściwego odwodnienia. Zgodnie z dobrą praktyką, pomiary powinny być wykonywane z zachowaniem odpowiednich standardów, takich jak normy ISO dotyczące pomiarów geodezyjnych, co zapewnia ich rzetelność i dokładność.
Wybór niewłaściwej odpowiedzi często wynika z niepełnego zrozumienia metod pomiaru terenu oraz ich zastosowania. Metoda niwelacji punktów rozproszonych jest unikalna i różni się od innych podejść, takich jak podłużne i poprzeczne niwelacje, które koncentrują się na pomiarze wzdłuż określonych osi. W przypadku niwelacji podłużnej i poprzecznej, pomiary są realizowane wzdłuż jednego lub dwóch kierunków, co może nie uwzględniać złożoności terenu. Siatki kwadratów, choć mogą być użyteczne w niektórych kontekstach, nie są stanowią standardu w metodzie niwelacyjnej, ponieważ skupiają się na utworzeniu regularnych podziałów terenu, co nie jest zgodne z podejściem do punktów rozproszonych, które są bardziej elastyczne i dostosowane do rzeczywistych warunków terenu. Z kolei techniczne repery służą jako punkty odniesienia do pomiarów, ale nie są same w sobie metodą niwelacyjną. Ten błąd wskazuje na nieporozumienia dotyczące roli różnych elementów w procesie pomiarowym. Aby uniknąć podobnych pomyłek, ważne jest zrozumienie, że każda metoda ma swoje specyficzne zastosowanie oraz ograniczenia, a ich wybór powinien opierać się na charakterystyce badanego terenu i celach pomiarowych. Warto również zwrócić uwagę na standardy branżowe, które nakładają pewne wymagania na jakość i dokładność wykonanych pomiarów.
