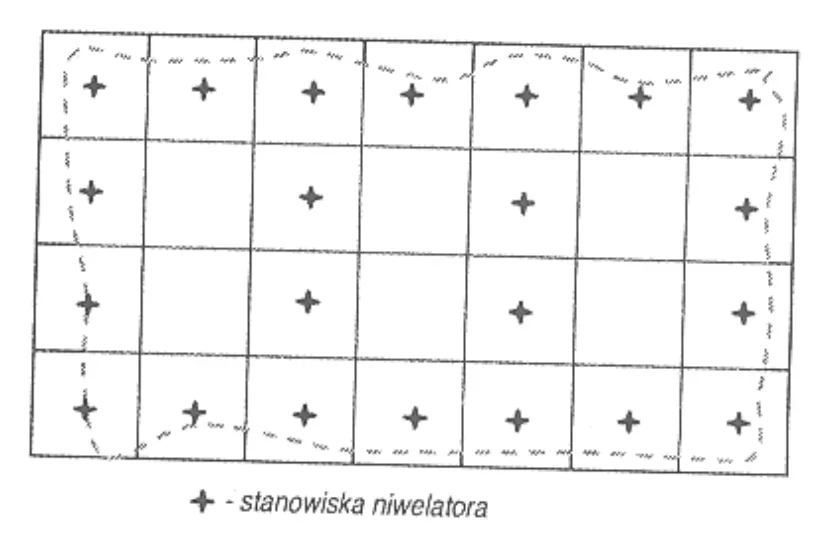

Na przedstawionym fragmencie szkicu polowego pokazano sposób rozmieszczenia stanowisk niwelatora w niwelacji metodą
A. siatki kwadratów.
B. profilów poprzecznych.
C. profilów podłużnych.
D. punktów rozproszonych.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz B.34-X-15.08).
Odpowiedź "siatki kwadratów" jest poprawna, ponieważ w przedstawionym szkicu polowym widać regularne rozmieszczenie stanowisk niwelatora w formie kwadratów. Metoda niwelacji siatką kwadratów jest jedną z najczęściej stosowanych w geodezji, szczególnie w projektach, które wymagają dużej precyzji, takich jak budowa dróg, mostów czy innych struktur inżynieryjnych. W tej metodzie każdy kwadrat siatki ma centralne stanowisko niwelatora, co umożliwia uzyskanie dokładnych pomiarów wysokości. Dzięki temu można efektywnie kontrolować różnice wysokości w danym obszarze, co jest kluczowe w pracach budowlanych. Stosowanie tej metody pozwala również na uzyskanie większej gęstości punktów pomiarowych, co zwiększa dokładność analizy terenu oraz ułatwia późniejsze prace projektowe. W praktyce, niwelacja siatką kwadratów jest stosowana zgodnie z zaleceniami norm geodezyjnych, co gwarantuje jej wysoką jakość i wiarygodność pomiarów.
Wybór innych odpowiedzi może wynikać z nieporozumienia dotyczącego metod niwelacji oraz ich zastosowania. Odpowiedzi dotyczące punktów rozproszonych, profili podłużnych i profili poprzecznych opierają się na błędnych założeniach. Punkty rozproszone są stosowane w przypadku, gdy pomiary są wykonywane w różnych, nieukierunkowanych miejscach, co nie sprzyja uzyskaniu jednolitej siatki pomiarowej. Metoda ta nie zapewnia precyzyjnego i systematycznego podejścia do niwelacji, co jest kluczowe w kontekście przedstawionego szkicu. Z kolei profile podłużne i poprzeczne odnoszą się do wizualizacji terenu wzdłuż i wszerz, ale nie dotyczą rozmieszczenia stanowisk niwelatora. Te metody są używane do analizy zmian wysokości terenu, ale nie tworzą regularnych siatek pomiarowych. Typowe błędy myślowe polegają na myleniu tych metod z metodą siatki kwadratów, co prowadzi do nieprawidłowych wniosków dotyczących ich zastosowania w praktyce. Niwelacja siatką kwadratów zapewnia kontrolę nad pomiarami, podczas gdy inne metody mogą wprowadzać dodatkowe komplikacje i ograniczenia w precyzji wyników. Dlatego zrozumienie różnic między tymi metodami jest kluczowe dla efektywnego i dokładnego przeprowadzania prac geodezyjnych.
