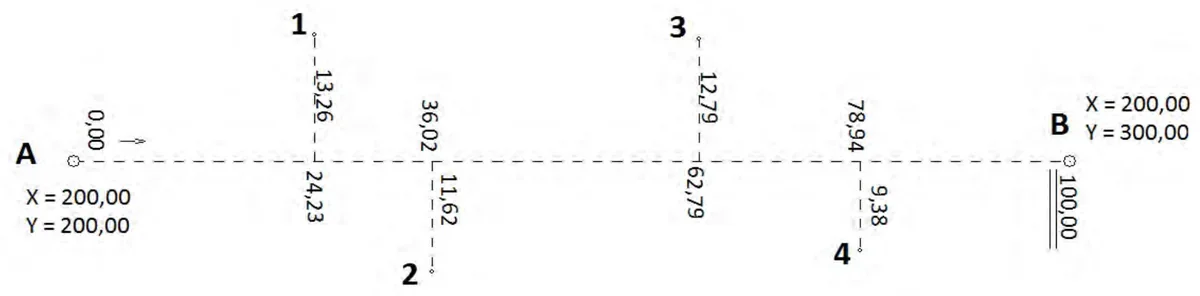

Ile wynoszą wartości współrzędnych X, Y punktu 2, obliczone na podstawie danych zamieszczonych na szkicu z pomiaru ortogonalnego?
A. X2 = 211,62 m; Y2 = 236,02 m
B. X2 = 188,38 m; Y2 = 163,98 m
C. X2 = 188,38 m; Y2 = 236,02 m
D. X2 = 211,62 m; Y2 = 163,98 m
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz B.34-X-17.06).
Zgadza się, wartości współrzędnych punktu 2, czyli X2 = 188,38 m oraz Y2 = 236,02 m, zostały poprawnie obliczone. Warto pamiętać, że te współrzędne wyciąga się z danych, które mamy ze szkicu pomiaru ortogonalnego. Ważne jest, żeby zrozumieć, że współrzędne zmieniają się w zależności od punktu odniesienia, którym jest punkt A w tym przypadku. Jak to zrobić? Trzeba do X punktu A odejmować odległość wzdłuż osi X, a do Y dodać odległość wzdłuż osi Y. Takie obliczenia są mega istotne w geodezji i inżynierii, bo precyzyjne pomiary są kluczowe dla jakości naszej roboty. Dobrze, że stosujesz się do zasad, które są zawarte w normach, jak PN-EN ISO 19111 – to naprawdę przydatne w tej dziedzinie!
Jak się zdarzy, że wybierzemy złą odpowiedź, zazwyczaj widać pewne nieporozumienia co do podstaw obliczeń współrzędnych. Często osoby, które się mylą, nie zwracają uwagi na to, jak ważne jest prawidłowe odczytywanie danych z pomiaru ortogonalnego. Niektórzy myślą, że X i Y można zmieniać w taki sam sposób albo po prostu je sumują, co oczywiście prowadzi do błędnych wyników. Takie podejście pomija fakt, że w pomiarach ortogonalnych musimy brać pod uwagę kierunek i konkretne wartości odległości. Przy niepoprawnych odpowiedziach zdarza się też, że ktoś źle rozumie relacje między punktami i ich współrzędnymi, co prowadzi do myślenia, że zmiany w współrzędnych są całkiem niezależne. Dlatego warto przypominać sobie, że każdy krok w obliczeniach współrzędnych powinien być przemyślany według zasad geodezyjnych, bo to klucz do uzyskania dokładnych wyników w naszej pracy.
