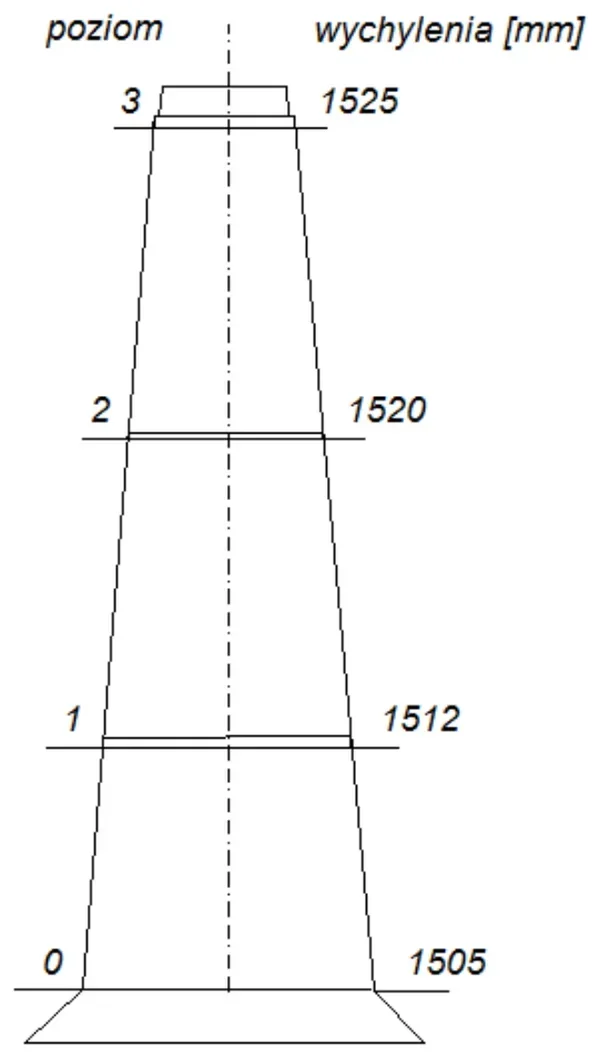

Oblicz wychylenie osi komina na poziomie 3 względem poziomu odniesienia na podstawie danych przedstawionych na szkicu.
A. 20 mm
B. 15 mm
C. 25 mm
D. 5 mm
Pytanie z egzaminu CKE, styczeń 2020 (arkusz BD.31-SG-20.01).
Wychylenie osi komina na poziomie 3 względem poziomu odniesienia wynosi 20 mm. Obliczenia te wynikają z analizy różnicy wysokości między poziomem odniesienia a poziomem 3. W praktyce, takie wyliczenia są kluczowe w budownictwie, gdzie precyzyjne pomiary są niezbędne dla zapewnienia stabilności strukturalnej. Warto zauważyć, że w budownictwie przemysłowym oraz budownictwie mieszkaniowym, stosuje się różne metody pomiaru wychyleń, które muszą być zgodne z normami takimi jak PN-EN 1991-1-1. Utrzymanie właściwego wychylenia kominów ma kluczowe znaczenie dla ich efektywności i bezpieczeństwa. W przypadku odchyleń od normatywnych wartości, może dochodzić do nieprawidłowego odprowadzania spalin, co z kolei może prowadzić do poważnych awarii. Dlatego umiejętność precyzyjnego obliczania wychyleń jest niezbędna w pracy inżynierów budowlanych oraz techników, którzy zajmują się projektowaniem i utrzymaniem systemów kominowych.
Analizując błędne odpowiedzi, można zauważyć, że wiele z nich pochodzi z nieprecyzyjnego podejścia do obliczeń. Wychylenie na poziomie 3 zostało podane jako 5 mm, 15 mm, czy 25 mm, co wskazuje na nieprawidłowe rozumienie podstawowych zasad pomiaru wysokości w kontekście kominów. Często mylnym wnioskiem jest przyjmowanie, że wychylenie powinno być zbliżone do poziomu 0, co nie jest zgodne z rzeczywistymi pomiarami. Kluczowe jest zrozumienie, że różnica wysokości między poziomem odniesienia a danym poziomem, w tym przypadku poziomem 3, może wynosić znacznie więcej niż niektóre z podanych wartości. Typowe błędy myślowe wynikają z nieuwzględnienia pełnej specyfiki konstrukcji oraz nieprzestrzegania norm dotyczących pomiarów geodezyjnych. W sytuacjach, gdy nie uwzględnia się odpowiednich metod pomiarowych, takich jak te opisane w wytycznych PN-EN 1991-1-1, możliwe jest uzyskanie wyników, które nie mają odzwierciedlenia w rzeczywistości. Ponadto, nieprawidłowe wartości mogą prowadzić do błędnych decyzji w zakresie projektowania i budowy, a tym samym do potencjalnych zagrożeń związanych z bezpieczeństwem konstrukcji. Dlatego kluczowe jest, aby przed przystąpieniem do obliczeń, solidnie zrozumieć zasady pomiarów oraz ich zastosowanie w praktyce budowlanej.
