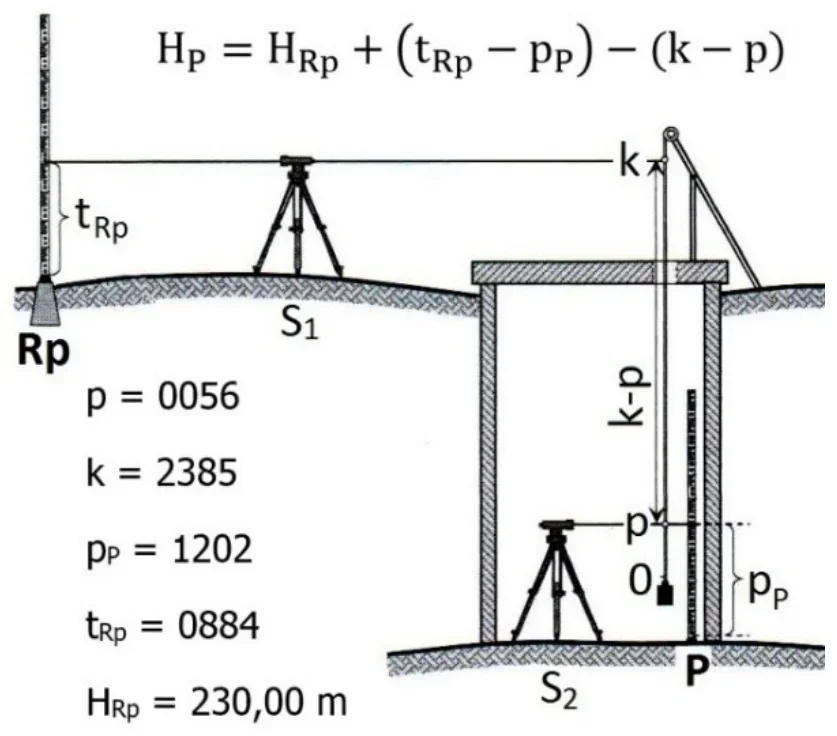

Na rysunku przedstawiono przeniesienie wysokości na dno głębokiej studni kanalizacyjnej. Na podstawie danych z pomiarów inwentaryzacyjnych, oblicz wysokość HP punktu P znajdującego się na dnie studni kanalizacyjnej.
A. HP = 227,353 m
B. HP = 227,857 m
C. HP = 227,989 m
D. HP = 227,241 m
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz BD.31-X-19.06).
Wysokość punktu P na dnie studni kanalizacyjnej obliczona na 227,353 m jest poprawna, ponieważ opiera się na rzetelnych danych z rysunku oraz zastosowaniu właściwego wzoru. Obliczenia wykazują, że HP= HRp + (tRp - pP) - (k - p), co w praktyce oznacza sumowanie i odejmowanie istotnych parametrów związanych z geometrią i pomiarami hydraulicznymi. Wartości HRp, tRp, pP, k oraz p powinny być dokładnie zmierzone i zweryfikowane, aby zapewnić dokładność wyników. W praktyce, takie obliczenia są niezwykle ważne w projektowaniu systemów kanalizacyjnych, gdzie precyzyjne pomiary wysokości są kluczowe dla prawidłowego funkcjonowania i efektywności całego systemu. Przykładowo, wykorzystując takie podejście, inżynierowie mogą określać odpowiednie nachylenie rur oraz unikać problemów z odpływem. W branży stosuje się również standardy, takie jak PN-EN 1610, które obejmują metody pomiaru oraz zapewniają jakość i bezpieczeństwo infrastruktury kanalizacyjnej.
Wybór niepoprawnej odpowiedzi na pytanie dotyczące obliczenia wysokości punktu P na dnie studni kanalizacyjnej może wynikać z kilku typowych błędów myślowych. Często pojawiającym się problemem jest niewłaściwe zrozumienie wzoru używanego do obliczeń. Wzór HP= HRp + (tRp - pP) - (k - p) wymaga precyzyjnego stosowania wszystkich zmiennych, a brak staranności w ich podstawieniu może prowadzić do błędnych wyników. Przykładowo, pomyłki w jednostkach (jak mylenie milimetrów z metrami) mogą znacząco zafałszować końcowy rezultat. Dodatkowo, nieuwzględnienie odpowiednich korekt i różnic w pomiarach może prowadzić do nieprawidłowych wniosków. Na przykład, w przypadku obliczenia wysokości, nieprawidłowe oszacowanie wartości pP czy tRp może skutkować zaniżeniem lub zawyżeniem wyniku. Błędne odpowiedzi mogą również wynikać z niezrozumienia geometrii studni oraz wpływu ciśnienia hydrostatycznego na wyniki pomiarów. Kluczowe jest, aby podczas pracy z danymi pomiarowymi korzystać z odpowiednich narzędzi oraz standardów branżowych, które ułatwiają dokładność obliczeń i zapewniają ich rzetelność w praktyce inżynieryjnej.
