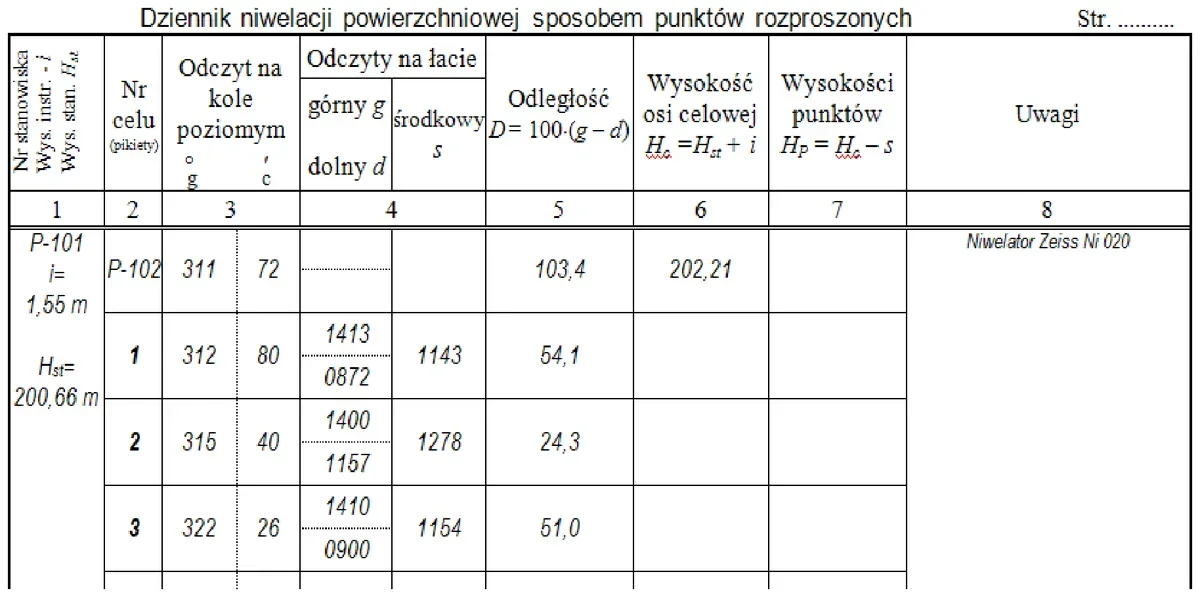

Korzystając z danych zamieszczonych we fragmencie dziennika, oblicz wysokość pikiety 2.
A. 203,49 m
B. 200,93 m
C. 201,07 m
D. 202,08 m
Pytanie z egzaminu CKE, styczeń 2018 (arkusz B.34-X-18.01).
Wyliczenie wysokości pikiety 2, która wynosi 200,93 m, wymaga naprawdę dobrego rozumienia, jak działają pomiary geodezyjne i jak prawidłowo posługiwać się odpowiednimi narzędziami. Żeby dostać wysokość osi celowej (Hc), musisz dodać wysokość instrumentu (i) do wysokości stanowiska (HSt). Na przykład, jak wysokość instrumentu wynosi 1,5 m, a stanowiska 199,43 m, to Hc wychodzi 1,5 m + 199,43 m, czyli 200,93 m. I potem, żeby obliczyć wysokość pikiety, odejmujesz odczyt z łaty (s) dla pikiety 2. Jak w tym przypadku odczyt wynosi 0 m, to wysokość pikiety będzie równa Hc. Takie obliczenia są normą w geodezji oraz inżynierii lądowej, bo precyzyjne pomiary są mega ważne w realizacji budowlanych projektów. Dobre narzędzia i metody pomiarowe, jak teodolit czy niwelator, są nie do przecenienia, jeśli chodzi o zapewnienie dokładności i zgodności z tym, co w branży obowiązuje.
Kiedy odpowiada się źle, warto pomyśleć, co mogło pójść nie tak podczas pomiarów. Czasem zły wynik może wynikać z podania niewłaściwych danych, jak wysokość instrumentu czy stanowiska, co może znacznie zniekształcić obliczenia. Na przykład, jeśli wprowadzisz zbyt dużą wartość dla Hc, to wynik pomiaru wysokości pikiety też wyjdzie krzywy, no i nie będzie się zgadzał z rzeczywistością. Poza tym, błędne odczyty z łaty mogą być efektem niedokładnego ustawienia łaty, co jest dość typowym błędem w terenie. Użycie złych technik pomiarowych albo pominięcie wpływu warunków atmosferycznych, jak refrakcja, też może mieć duży wpływ na końcowy wynik. W geodezji naprawdę trzeba się trzymać zasad i robić pomiary, kiedy warunki są sprzyjające, żeby takich błędów uniknąć. Zrozumienie tego jest kluczowe dla solidnych i rzetelnych wyników pomiarowych oraz zgodności z normami w branży.
