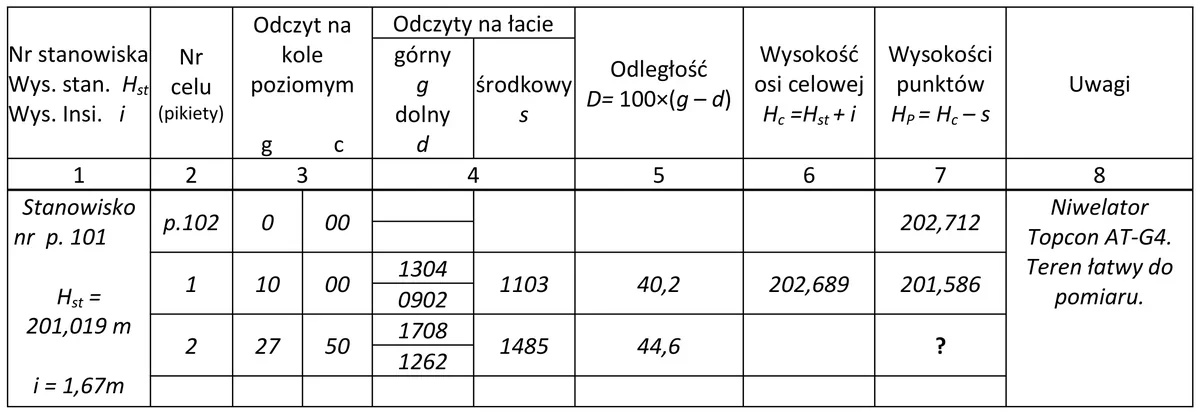

Na podstawie danych zapisanych we fragmencie dziennika niwelacji powierzchniowej metodą punktów rozproszonych oblicz wysokość punktu 2 (w kolumnie 7).
A. 204,174 m
B. 199,534 m
C. 202,541 m
D. 201,204 m
Pytanie z egzaminu CKE, styczeń 2019 (arkusz B.34-X-19.01).
Aby poprawnie obliczyć wysokość punktu 2, zastosowano metodykę pomiarów niwelacyjnych, która opiera się na precyzyjnych obliczeniach związanych z wysokością osi celowej oraz odczytem z instrumentu. Wysokość osi celowej (Hc) uzyskuje się przez dodanie wysokości instrumentu (Hst) do wysokości celu (i). Następnie, aby uzyskać wysokość punktu 2, konieczne jest odjęcie od wartości Hc odczytu środkowego (s). W kontekście pomiarów niwelacyjnych, kluczowe jest, aby każdy etap obliczeń był przeprowadzony z zachowaniem dokładności, co ma istotne znaczenie w praktyce inżynieryjnej i budowlanej. Przykładowo, w pracy geodety, zrozumienie tej procedury i umiejętność jej zastosowania w terenie skutkuje nie tylko precyzyjnymi wynikami, ale także zapewnia zgodność z normami branżowymi, takimi jak PN-EN ISO 17123-2 dotyczące metod pomiarów. Regularne stosowanie takich praktyk jest istotne dla uzyskiwania wiarygodnych danych do dalszych analiz i projektów.
W przypadku błędnych odpowiedzi, takich jak 199,534 m, 202,541 m, lub 204,174 m, często wynika to z niepełnego zrozumienia procesu obliczeń niwelacyjnych. Wysokość punktu 2 nie może być uzyskana poprzez błędne dodawanie lub odejmowanie wartości, co prowadzi do uzyskania zafałszowanych wyników. Często mylące może być pomieszanie wartości wysokości instrumentu oraz odczytu środkowego, co skutkuje nieprawidłowym wyznaczeniem osi celowej. Na przykład, jeśli ktoś błędnie zinterpretuje wysokość instrumentu jako wysokość celu, może uzyskać całkowicie nieadekwatny wynik. Ponadto, powszechnym błędem jest nieuwzględnienie wpływu warunków terenowych na dokładność pomiarów, co również może prowadzić do rozbieżności w obliczeniach. Warto pamiętać, że każdy pomiar powinien być weryfikowany i potwierdzany, aby minimalizować ryzyko błędów. W kontekście praktycznych zastosowań niwelacji, kluczowe jest przestrzeganie standardów i metodologii, takich jak te zawarte w normach geodezyjnych, co zapewnia wysoką jakość i wiarygodność uzyskiwanych wyników.
