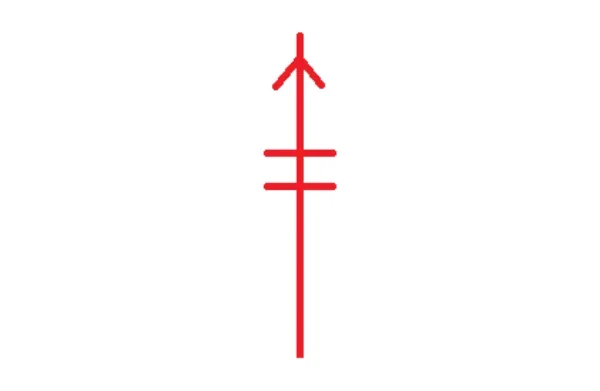

Przedstawiony znak kartograficzny stosowany na mapach zasadniczych oznacza przewód elektroenergetyczny
A. średniego napięcia.
B. niskiego napięcia.
C. najwyższego napięcia.
D. wysokiego napięcia.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz BD.31-SG-20.01).
Odpowiedź "najwyższego napięcia" jest poprawna, ponieważ znak kartograficzny wskazujący na przewód elektroenergetyczny najwyższego napięcia zgodny jest z polskimi standardami oznaczania takich instalacji na mapach zasadniczych. Przewody te charakteryzują się wyraźnym oznaczeniem, które składa się z trzech poziomych linii umieszczonych jedna nad drugą. Tego rodzaju przewody są używane do przesyłania energii na dużą odległość i mogą pracować pod napięciem powyżej 110 kV. Wiedza na temat oznaczeń kartograficznych jest kluczowa dla inżynierów oraz specjalistów zajmujących się planowaniem przestrzennym, ponieważ umożliwia prawidłowe zrozumienie i interpretację danych zawartych w mapach. Oznaczenia te są zgodne z normą PN-EN 1846, która reguluje zasady oznaczania obiektów budowlanych i urządzeń na mapach. Znajomość tych standardów pozwala na skuteczniejsze projektowanie oraz planowanie infrastruktury elektroenergetycznej, co jest niezbędne w kontekście rozwoju zrównoważonego systemu energetycznego.
Odpowiedzi "średniego napięcia", "wysokiego napięcia" oraz "niskiego napięcia" są błędne, ponieważ każdy z tych terminów odnosi się do różnych kategorii systemów elektroenergetycznych, które mają odrębne zasady oznaczania. Przewody średniego napięcia, zwykle w zakresie od 1 kV do 30 kV, są oznaczane w sposób różniący się od przewodów najwyższego napięcia, a ich symbolika kartograficzna jest dostosowana do specyficznych wymagań. Z kolei przewody wysokiego napięcia, obejmujące zakres od 30 kV do 110 kV, również mają swoje dedykowane oznaczenia, które mogą wprowadzać w błąd, jeśli zostaną pomylone z przewodami o najwyższym napięciu. Niskie napięcie, poniżej 1 kV, ma zupełnie inną aplikację i zastosowanie, co również przekłada się na różnice w oznaczaniu. Typowe błędy myślowe prowadzące do takich nieprawidłowych wniosków często opierają się na ogólnym zrozumieniu systemów elektroenergetycznych bez znajomości szczegółowych norm i przepisów. W praktyce, umiejętność precyzyjnego określenia rodzaju przewodu jest kluczowa dla bezpieczeństwa oraz efektywności operacyjnej systemów zasilania, dlatego tak ważne jest, aby stosować się do uzgodnionych standardów i praktyk branżowych, które jasno definiują oznaczenia dla różnych typów instalacji. Ignorowanie tych norm może prowadzić do poważnych konsekwencji w kontekście projektowania i zarządzania infrastrukturą energetyczną.
