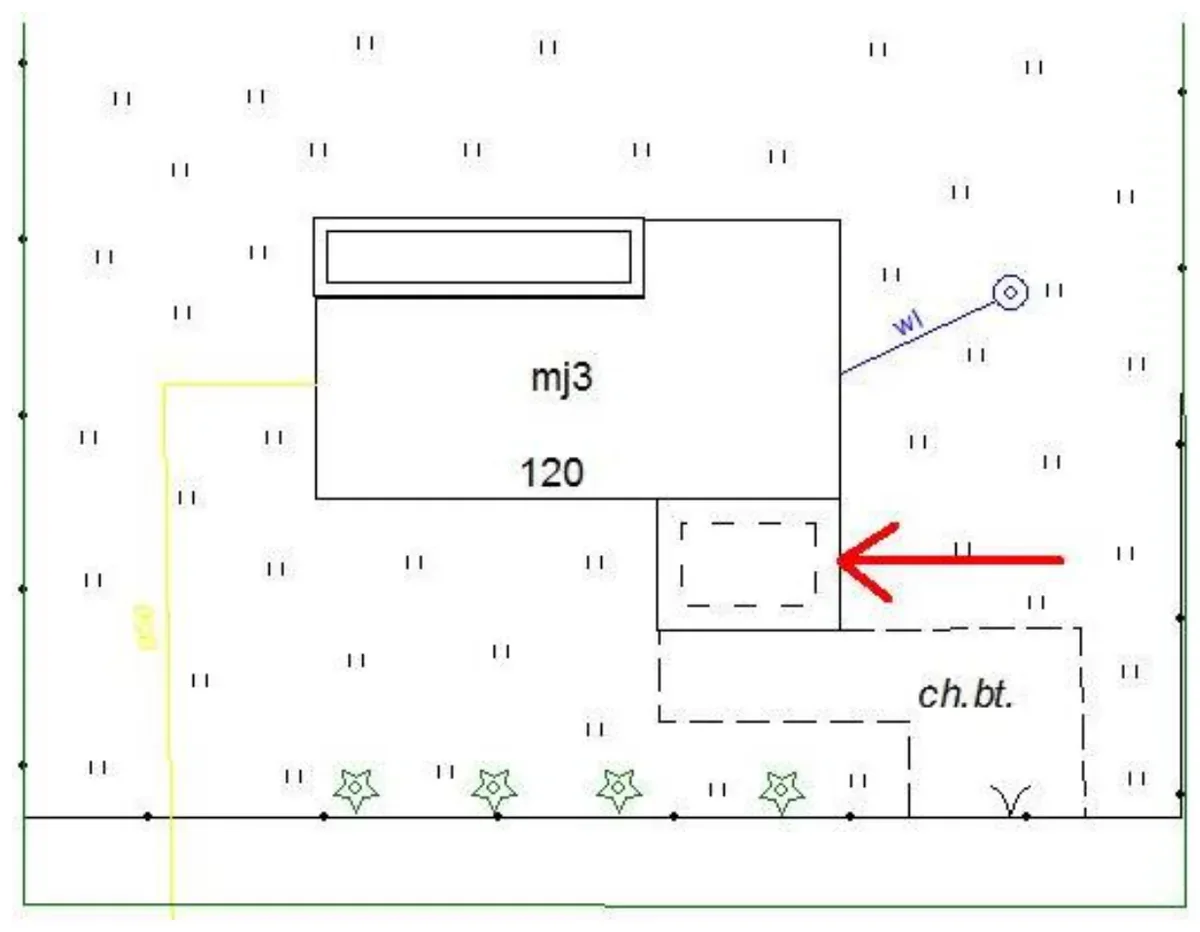

Na przedstawionym fragmencie mapy zasadniczej strzałka wskazuje znak kartograficzny oznaczający
A. budynek w budowie.
B. budynek projektowany.
C. werandę.
D. taras.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz BD.31-SG-22.01).
Poprawna odpowiedź to weranda, co zostało potwierdzone przez znaki kartograficzne używane na mapach zasadniczych. Oznaczenie werandy przedstawia się jako prostokąt z przerywaną linią, co jest zgodne z Polskimi Normami Kartograficznymi. Znajomość tych standardów jest kluczowa dla prawidłowej interpretacji map, szczególnie w kontekście projektowania przestrzennego oraz urbanistyki. Weranda jako element architektoniczny w planowaniu przestrzennym ma istotne znaczenie, ponieważ łączy przestrzeń wewnętrzną budynku z otoczeniem, co wpływa na komfort użytkowania oraz estetykę budynków. Użycie odpowiednich symboli na mapie jest niezbędne dla komunikacji między projektantami a wykonawcami, a także dla przyszłych użytkowników przestrzeni. Zrozumienie i umiejętność interpretacji tych oznaczeń jest niezbędne dla każdego profesjonalisty pracującego w branży budowlanej, architektonicznej czy urbanistycznej. Przykłady zastosowania obejmują projekty budowlane, w których właściwe oznaczenie werandy może wpłynąć na decyzje dotyczące zagospodarowania terenu.
Wybór odpowiedzi związanych z tarasem, budynkiem projektowanym lub budynkiem w budowie pokazuje pewne nieporozumienia dotyczące symboliki używanej na mapach zasadniczych. Taras, mimo że jest przestrzenią zewnętrzną, ma inne oznaczenie graficzne, zazwyczaj przedstawiane jako prostokąt bez przerywanej linii, co oznacza, że jest to element konstrukcji, a nie część budynku, jak to ma miejsce w przypadku werandy. Budynek projektowany oraz budynek w budowie są także oznaczane w sposób różniący się od werandy. Budynek projektowany jest zazwyczaj reprezentowany przez kontury obiektu z przerywaną linią, a budynek w budowie przez kontury z dodatkowymi oznaczeniami, które wskazują na jego aktualny stan. Błędne przypisanie tych oznaczeń do werandy może wynikać z nieznajomości norm kartograficznych, które precyzują, jak powinny wyglądać poszczególne symbole. Zrozumienie tych różnic jest kluczowe, ponieważ błędna interpretacja mapy może prowadzić do poważnych konsekwencji w planowaniu przestrzennym oraz projektowaniu budynków. Ponadto, w praktyce zawodowej, precyzyjna interpretacja oznaczeń kartograficznych ma fundamentalne znaczenie dla współpracy między różnymi specjalistami, takimi jak architekci, inżynierowie oraz planiści, którzy muszą mieć wspólne zrozumienie używanych symboli, aby skutecznie realizować projekty budowlane.
