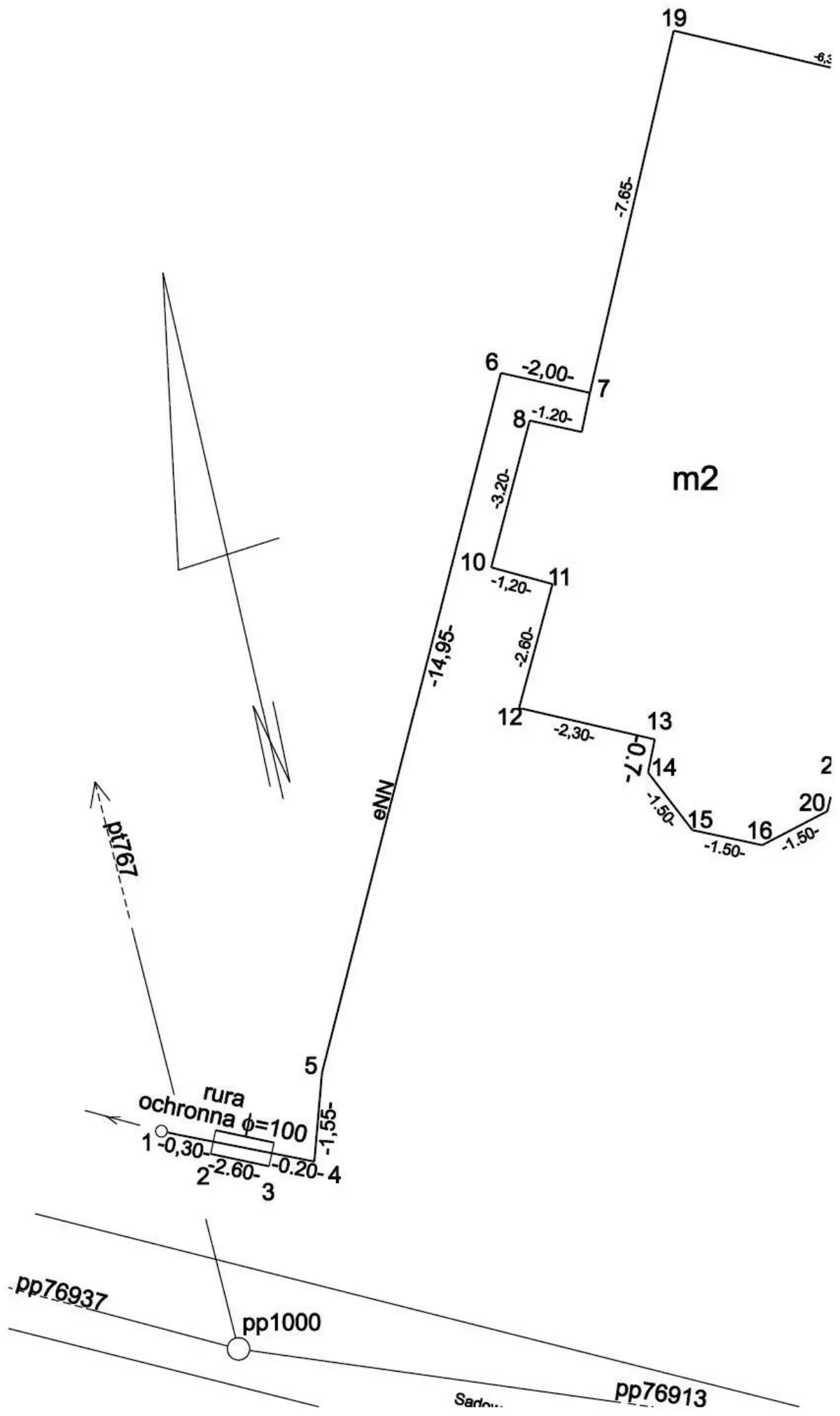

Ile wynosi długość kabla elektroenergetycznego zaznaczonego na przedstawionym szkicu z inwentaryzacji powykonawczej?
A. 16,20 m
B. 21,60 m
C. 14,95 m
D. 18,50 m
Pytanie z egzaminu CKE, styczeń 2016 (arkusz B.35-X-16.01).
Długość kabla elektroenergetycznego zaznaczonego na szkicu wynosi 21,60 m, co zostało obliczone poprzez zsumowanie długości wszystkich odcinków kabla zaznaczonych na schemacie. W praktyce, dokładne pomiary długości kabli są kluczowe dla zapewnienia ich prawidłowego działania i bezpieczeństwa. W branży elektroenergetycznej, każdy metr kabla ma znaczenie, ponieważ wpływa na straty energii, a także na odpowiednie dobranie parametrów instalacji. W przypadku projektowania instalacji elektrycznych, korzysta się z norm takich jak PN-IEC 60287 oraz PN-EN 50341, które określają zasady obliczania długości kabli. Przy projektowaniu sieci, należy również uwzględnić dodatkowe czynniki, takie jak spadki napięcia oraz obciążenia, co wymaga precyzyjnych obliczeń. Znajomość długości kabla jest również istotna dla późniejszej konserwacji i monitorowania stanu technicznego instalacji.
Wybór innych długości kabla elektroenergetycznego, takich jak 14,95 m, 16,20 m czy 18,50 m, świadczy o braku zrozumienia sposobu pomiaru i obliczeń związanych z długością kabla. Często błędne odpowiedzi są wynikiem niepoprawnego zsumowania odcinków lub nieuwzględnienia wszystkich segmentów kabla obecnych na szkicu. W praktyce, przy pomiarach długości kabli, kluczowe jest nie tylko ich zmierzenie, ale także zrozumienie, że długość kabla wpływa na jego charakterystyki elektryczne. Na przykład, dłuższe kable mogą powodować większe straty energii na skutek oporu, co może prowadzić do obniżenia efektywności całej instalacji elektroenergetycznej. Właściwe techniki pomiarowe i obliczeniowe są kluczowe dla poprawnego projektowania systemów elektroenergetycznych. Należy również pamiętać, że pomijanie jakiegokolwiek odcinka kabla lub nieuzwględnienie zmian kierunku przebiegu kabla może prowadzić do znaczących błędów w obliczeniach, co w praktyce skutkuje nieodpowiednim doborem komponentów, a w konsekwencji może wpływać na bezpieczeństwo całej instalacji. Aby uniknąć takich błędów, należy starannie analizować przedstawione szkice i stosować się do obowiązujących norm i standardów branżowych.
