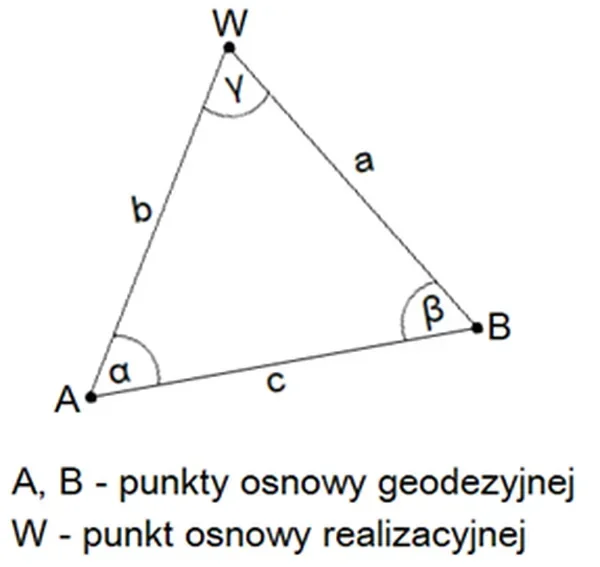

Które parametry wystarczy zmierzyć w przedstawionej na rysunku konstrukcji kątowego wcięcia w przód, aby obliczyć współrzędne prostokątne X, Y punktu poziomej osnowy realizacyjnej?
A. Kąty α, β.
B. Odległości a, b, c.
C. Kąt β, odległości a, b.
D. Kąt α, odległości a, c.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).
Zgadza się, aby obliczyć współrzędne prostokątne X, Y punktu poziomej osnowy realizacyjnej w kontekście konstrukcji kątowego wcięcia w przód, wystarczą kąty α i β. Dzięki zastosowaniu trygonometrii, możemy z łatwością przeliczyć długości boków a i b, korzystając z funkcji sinus i cosinus. Na przykład, znając kąt α i długość odcinka c, możemy obliczyć długość boku a, stosując wzór a = c * sin(α). Analogicznie, dla boku b możemy skorzystać z b = c * sin(β). Praktyczne zastosowanie tej metody można dostrzec w inżynierii lądowej, gdzie precyzyjne pomiary kątów i odległości są kluczowe dla realizacji projektów budowlanych. Właściwe określenie współrzędnych punktów osnowy realizacyjnej umożliwia dalsze kroki w procesie geodezyjnym, takie jak wytyczanie tras czy kontrola jakości wykonania prac budowlanych, co jest zgodne z obowiązującymi normami geodezyjnymi oraz standardami jakości.
Analizując dostępne odpowiedzi, można zauważyć, że podejścia zaproponowane w niepoprawnych odpowiedziach nie dostarczają kompletnych lub odpowiednich informacji do poprawnego obliczenia współrzędnych punktu poziomej osnowy realizacyjnej. Na przykład, pomiar odległości a, b, c może wydawać się sensowny na pierwszy rzut oka, jednak bez uwzględnienia kątów α i β nie jesteśmy w stanie określić położenia punktu W w przestrzeni. Każda z odległości a, b, c dostarcza jedynie częściowego obrazu, bowiem brak kątów prowadzi do nieprecyzyjnych wyników w obliczeniach, co jest sprzeczne z fundamentalnymi zasadami trygonometrii. Z kolei kąt β oraz odległości a i b, mimo że angażują częściowe dane, nie umożliwiają pełnego zrozumienia geometrii układu. Aby efektywnie wyznaczyć współrzędne X i Y, konieczne jest uwzględnienie zarówno kątów, jak i odpowiednich odległości, co w praktyce geodezyjnej oznacza zastosowanie wzorów trygonometrycznych do obliczenia pozostałych długości. Zrozumienie tych zasad jest kluczowe dla uzyskania dokładnych i wiarygodnych wyników w procesach geodezyjnych i budowlanych, co jest zgodne z najlepszymi praktykami branżowymi. Dlatego kluczowe jest wprowadzenie pełnych danych, które zawierają zarówno kąty, jak i długości, aby móc w pełni wykorzystać potencjał trygonometrii w obliczeniach geodezyjnych.
