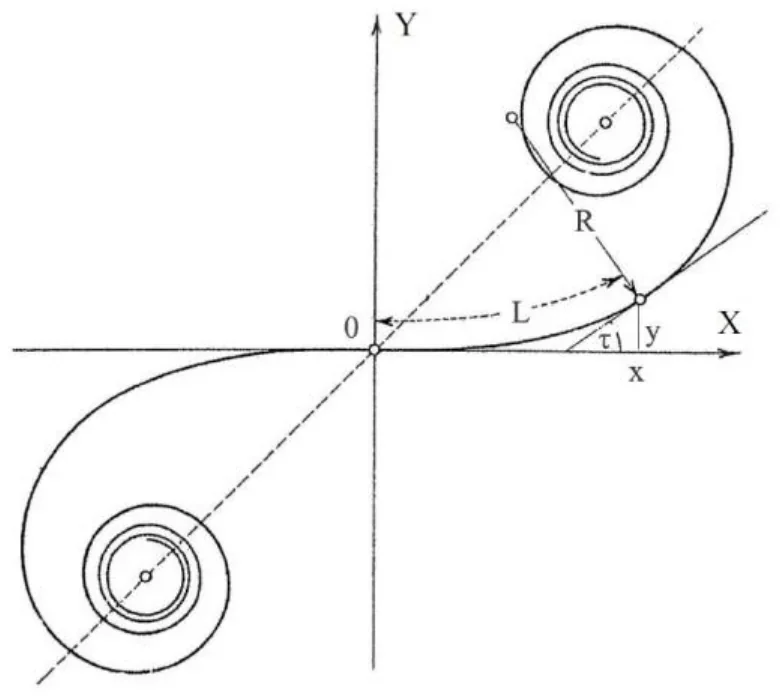

Przedstawiona na rysunku krzywa przejściowa zwana klotoidą stosowana jest w projektach tras dróg kołowych w celu uzyskania
A. płynnego przejścia między odcinkiem prostym trasy i łukiem poziomym.
B. bezpiecznego skrzyżowania drogi kołowej z drogą kolejową.
C. płynnego przejścia między łukiem poziomym i łukiem pionowym.
D. bezpiecznego skrzyżowania drogi z mostem lub wiaduktem.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz B.35-SG-22.06).
Klotoida, jako krzywa przejściowa, odgrywa kluczową rolę w inżynierii drogowej, umożliwiając płynne przejście między odcinkiem prostym a zakrętem poziomym. Dzięki swojej charakterystyce, klotoida zmienia promień krzywizny w sposób ciągły, co znacząco poprawia komfort jazdy oraz bezpieczeństwo użytkowników dróg. Zastosowanie klotoidy jest szczególnie istotne w projektowaniu tras o dużym natężeniu ruchu, gdzie nagłe zmiany kierunku mogą prowadzić do niebezpiecznych sytuacji. Przykładem praktycznego zastosowania klotoidy jest projektowanie torów wzdłuż tras kolejowych, gdzie przejrzystość i płynność przejść są kluczowe. W standardach projektowania dróg, takich jak norma PN-S-02205, klotoida jest rekomendowana jako standardowe rozwiązanie dla łuków drogowych, co podkreśla jej znaczenie w zapewnieniu odpowiednich parametrów geometrzycznych dla bezpieczeństwa i komfortu podróżnych.
W kontekście omawianego pytania, ważne jest zrozumienie, że klotoida nie jest używana w projektach, które dotyczą skrzyżowań z drogami kolejowymi lub mostami. Propozycje dotyczące bezpiecznych skrzyżowań są błędne, ponieważ klotoida nie jest zaprojektowana do łączenia różnych typów dróg w sposób, który wymagałby radykalnych zmian geometrzycznych, jak w przypadku dróg z mostami. Klotoida jest natomiast specyficznym narzędziem do stopniowego przejścia między prostymi odcinkami drogi a zakrętami, co jest niezbędne, aby uniknąć nagłych zmian kierunku, które mogą prowadzić do wypadków. Kluczowym elementem przy projektowaniu dróg jest zapewnienie ciągłości krzywizny, co klotoida doskonale realizuje. Wiele projektów drogowych opiera się na standardach, które wskazują na zastosowanie klotoidy w miejscach, gdzie zachodzi potrzeba delikatnej transformacji geometrii drogi, zamiast nagłych przejść. Błędem jest mylenie klotoidy z innymi typami krzywych, które mają inne zastosowania, co prowadzi do niepoprawnych wniosków o jej funkcji w infrastrukturze drogowej. To z kolei może skutkować projektami, które nie spełniają norm bezpieczeństwa i komfortu jazdy.
