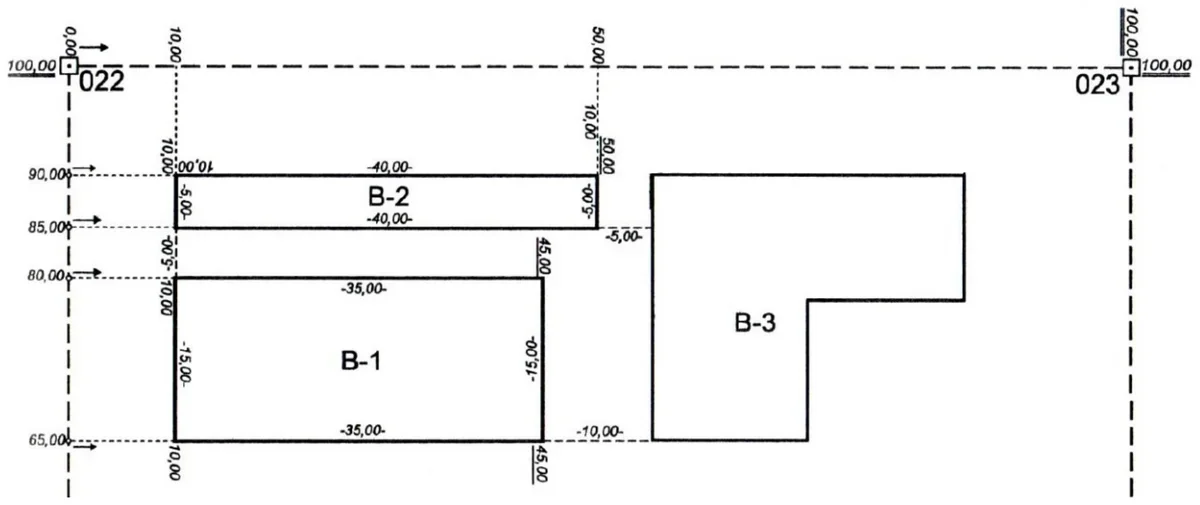

Które elementy powinny być zaznaczone kolorem czerwonym na zamieszczonym fragmencie szkicu dokumentacyjnego obiektów B-1 i B-2?
A. Boki osnowy realizacyjnej.
B. Kontury projektowanych obiektów B-1 i B-2.
C. Numery punktów osnowy realizacyjnej.
D. Kontury istniejącego obiektu B-3.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz B.35-X-19.01).
Kontury projektowanych obiektów B-1 i B-2 powinny być zaznaczone kolorem czerwonym, aby wyraźnie je wyróżnić na szkicu tyczenia. W dokumentacji technicznej stosowanie kolorów do oznaczania różnych typów obiektów jest powszechną praktyką, która ma na celu ułatwienie identyfikacji i realizacji projektów budowlanych. W kontekście tyczenia, istotne jest, aby projektowane obiekty były łatwo zauważalne dla wykonawców, co pozwala na uniknięcie pomyłek i błędów w procesie budowy. Zastosowanie koloru czerwonego dla konturów tych obiektów jest zgodne z normami stosowanymi w branży budowlanej, które zalecają użycie wyraźnych oznaczeń dla projektowanych struktur. W praktyce, takie oznaczenia mogą również pomóc w komunikacji między różnymi zespołami pracującymi nad projektem, zapewniając, że wszystkie strony są świadome lokalizacji i specyfikacji projektowanych obiektów. Warto podkreślić, że podobne podejście stosuje się również w innych dziedzinach inżynierii, gdzie wizualizacja i jednoznaczne oznaczenia są kluczowe dla prawidłowego przebiegu prac.
Zaznaczenie konturów istniejącego obiektu B-3 kolorem czerwonym jest nieodpowiednie, ponieważ może prowadzić do konfuzji i błędów w interpretacji szkicu. Kontury istniejących obiektów, takie jak B-3, powinny być zazwyczaj oznaczone neutralnymi kolorami, aby nie wprowadzać w błąd osób pracujących z dokumentacją. W przypadku projektów budowlanych, istotne jest, aby różnicować oznaczenia dla istniejących i projektowanych obiektów, co pozwala na jednoznaczne określenie, które elementy są już obecne w terenie, a które dopiero planowane do realizacji. Zaznaczanie numerów punktów osnowy realizacyjnej również nie jest właściwe, ponieważ ich celem jest służyć jako odniesienie, a nie wizualna identyfikacja obiektów projektowanych. W praktyce, mylne oznaczenie punktów osnowy może prowadzić do nieprawidłowego pomiaru i błędów w realizacji projektu. Z kolei zaznaczenie boków osnowy realizacyjnej kolorem czerwonym może być mylące, dlatego że osnowa jest fundamentem dla pomiarów i musi być widoczna, ale nie dominować nad projektowanymi obiektami. W konsekwencji, niewłaściwe oznaczanie elementów w dokumentacji tyczenia może prowadzić do chaosu na placu budowy, a także zwiększać ryzyko błędów, które mogą mieć poważne implikacje finansowe i czasowe dla realizacji projektu.
