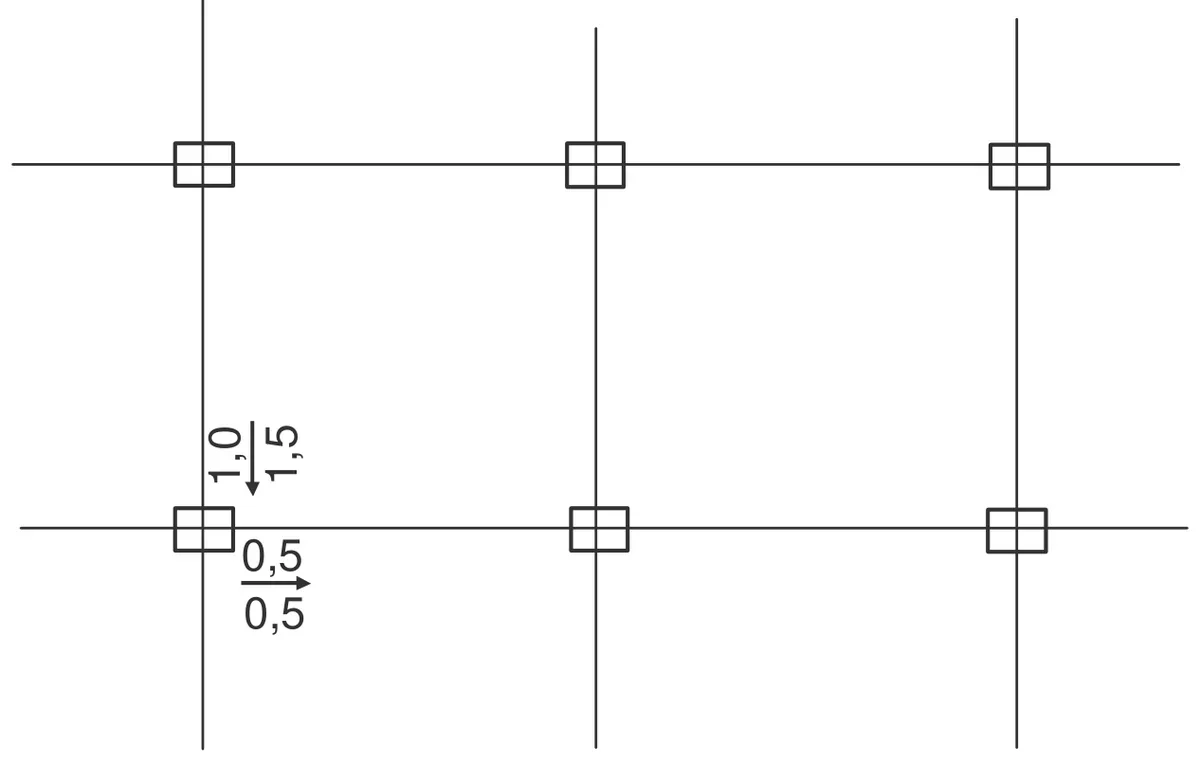

Co oznaczają liczby na załączonym szkicu inwentaryzacji konstrukcji obiektu budowlanego?
A. Miary do wskaźników konstrukcyjnych.
B. Oznaczenia konstrukcji.
C. Odchyłki od osi konstrukcyjnych.
D. Wymiary słupów.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz B.35-X-14.05).
Odpowiedź, że liczby na szkicu inwentaryzacji konstrukcji obiektu budowlanego oznaczają odchyłki od osi konstrukcyjnych, jest prawidłowa, ponieważ te wartości służą do oceny rzeczywistego rozmieszczenia elementów konstrukcyjnych w stosunku do ich zaplanowanego położenia. Odchyłki te są kluczowe w procesie budowlanym, ponieważ mogą wpływać na stabilność oraz bezpieczeństwo całej konstrukcji. W praktyce, inżynierowie i architekci wykorzystują te informacje do weryfikacji zgodności wykonania z projektem, co jest zgodne z normami budowlanymi, takimi jak Eurokod 2, które podkreślają znaczenie dokładności w pomiarach. Przykładowo, w przypadku budowy mostów, niewielkie odchyłki mogą prowadzić do poważnych problemów strukturalnych, dlatego regularne pomiary i ich analiza są niezbędne. Dodatkowo, umiejętność interpretacji tych odchyłek jest kluczowa w procesie odbioru technicznego budynków, gdyż pozwala na identyfikację potencjalnych zagrożeń oraz konieczności wprowadzenia korekt w wykonaniu.
Odpowiedź sugerująca, że liczby te oznaczają oznaczenia konstrukcji, jest błędna, ponieważ oznaczenia konstrukcji odnoszą się do symboli i elementów graficznych używanych w dokumentacji budowlanej, które mają na celu przedstawienie rodzaju i charakterystyki poszczególnych elementów, takich jak belki, słupy czy fundamenty. Nie są one natomiast związane z rzeczywistymi odchyłkami, które są kluczowe w ocenie precyzji wykonania. Inną niepoprawną interpretacją jest uznanie tych liczb za wymiary słupów. Wymiary słupów są zazwyczaj podawane w formie oznaczeń liniowych, takich jak wysokość, szerokość i grubość, a nie jako różnice od osi. Ponadto, miary do wskaźników konstrukcyjnych odnoszą się do parametrów wykorzystywanych w analizie statycznej i dynamicznej konstrukcji, a nie do rzeczywistych odchyłek. Typowym błędem myślowym jest mylenie różnych rodzajów dokumentacji technicznej i pomiarowej oraz brak zrozumienia ich celów. Ważne jest, aby w procesie inwentaryzacji i oceny budynków stosować odpowiednie metody pomiarowe, które zdefiniowane są w standardach jakości budowlanej, aby zapewnić bezpieczeństwo oraz zgodność z projektem.
