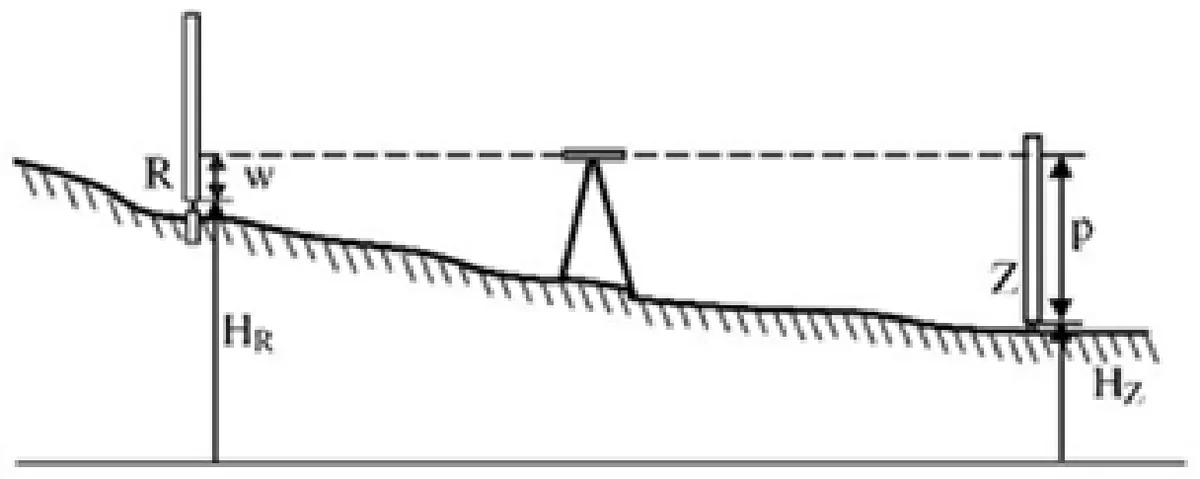

Na rysunku przedstawiono sposób tyczenia punktu linii zalewu metodą niwelacji geometrycznej. Symbolem Hz oznaczono wysokość
A. instrumentu na stanowisku pomiarowym.
B. stanowiska pomiarowego.
C. najbliższego repera.
D. warstwicy zalewu.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.35-SG-20.01).
Poprawna odpowiedź związana jest z fundamentalnym pojęciem niwelacji geometrycznej. Symbol Hz odnosi się do wysokości warstwicy zalewu, co jest kluczowym parametrem w kontekście pomiarów hydrotechnicznych. Warstwica zalewu to linia, która odzwierciedla poziom wody w zbiorniku, co ma bezpośredni wpływ na projektowanie oraz funkcjonowanie systemów melioracyjnych i inżynieryjnych. W praktyce, podczas dokonywania pomiarów, ważne jest, by zrozumieć, że wysokość warstwicy należy uwzględnić w analizach i obliczeniach związanych z ryzykiem powodziowym oraz planowaniem przestrzennym. W kontekście norm, zastosowanie metody niwelacji geometrycznej powinno być zgodne z wytycznymi zawartymi w dokumentach takich jak PN-EN ISO 17123, które określają standardy pomiarów geodezyjnych. Szerokie zrozumienie tego zagadnienia pozwala nie tylko na bardziej precyzyjne pomiary, ale także na lepsze przewidywanie skutków zalewów oraz efektywne planowanie działań w obszarach zagrożonych wodami.
Wybór jednej z błędnych opcji może wynikać z nieporozumienia dotyczącego podstawowych pojęć związanych z niwelacją geometryczną. Na przykład, odpowiedź wskazująca na wysokość stanowiska pomiarowego myli koncepcję pomiaru z jego lokalizacją. W kontekście niwelacji geometrycznej, stanowisko pomiarowe to zaledwie miejsce, z którego wykonujemy pomiary, a jego wysokość nie jest bezpośrednio związana z poziomem linii zalewu. Podobnie, wybór odpowiadający najbliższemu reperowi sprawia, że pomijamy kluczowy aspekt relacji między reperami a warstwicą zalewu. Reper to punkt odniesienia, którego wysokość jest znana, jednak sam w sobie nie definiuje wysokości linii zalewu. Odpowiedź dotycząca instrumentu na stanowisku pomiarowym również wskazuje na nieporozumienie, ponieważ instrument służy do przeprowadzania pomiarów, ale nie ma związku z poziomem wody w zalewie. Takie odpowiedzi podkreślają istotne błędy myślowe, polegające na myleniu pojęcia pomiaru z jego kontekstem, co prowadzi do nieprawidłowych wniosków. Kluczowe jest zrozumienie, że w kontekście niwelacji, to właśnie wysokość warstwicy zalewu jest tym elementem, który ma największe znaczenie dla analiz hydrologicznych i inżynieryjnych, a nie lokalizacja czy instrumentację.
