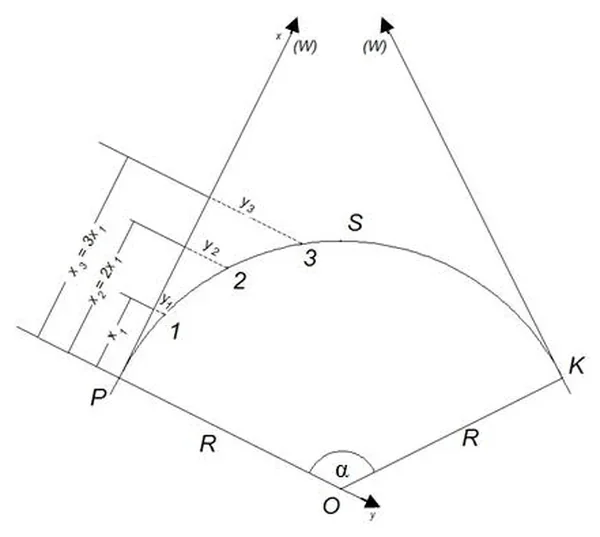

Który sposób tyczenia należy zastosować dla punktów przedstawionych na szkicu, jeżeli do wytyczenia punktów pośrednich zastosowano metodę rzędnych i odciętych?
A. Od cięciwy, przy równych odcinkach na stycznej.
B. Od stycznej, przy równych odcinkach na łuku.
C. Od cięciwy, przy równych odcinkach na łuku.
D. Od stycznej, przy równych odcinkach na stycznej.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.35-X-19.06).
Odpowiedź "od stycznej, przy równych odcinkach na stycznej" jest poprawna, ponieważ metody tyczenia związane z równomiernym podziałem wymagają, aby punkty pośrednie były wytyczane wzdłuż stycznej do łuku. W praktyce oznacza to, że na etapie wytyczenia, punkty te są określane na linii, która jest prosta i odnosi się do prostego odcinka, co ułatwia pomiary i zwiększa ich precyzję. Metoda ta jest często stosowana w geodezji oraz inżynierii lądowej w sytuacjach, gdzie wymagane jest zachowanie równych odległości pomiędzy punktami wzdłuż głównych osi projektowanego elementu. Przykładem zastosowania tej metody może być tyczenie nowych odcinków dróg, gdzie punkty kontrolne są rozłożone równomiernie wzdłuż wytyczonej linii, co sprzyja redukcji błędów pomiarowych i optymalizacji procesu budowy. W standardach geodezyjnych, takich jak norma PN-EN ISO 17123, podkreśla się znaczenie precyzyjnego wytyczania i stosowania odpowiednich metod, aby zapewnić wysoką jakość oraz dokładność prac geodezyjnych.
Wybór odpowiedzi związanych z tyczeniem „od cięciwy” oraz „przy równych odcinkach na łuku” może być wynikiem nieporozumienia w zakresie podstawowych zasad tyczenia w geodezji. Metoda tyczenia od cięciwy jest stosowana w przypadkach, gdy punkty nie są wytyczane wzdłuż stycznej, lecz wzdłuż łuku, co nie jest adekwatne do opisanego w pytaniu kontekstu. W praktyce, stosowanie równoodległych punktów na łuku prowadzi do błędnych pomiarów, w szczególności w sytuacjach, gdy niezbędne jest zachowanie równych odległości na prostych odcinkach, co jest kluczowe dla precyzyjnego odwzorowania projektowanej infrastruktury. Typowym błędem jest więc mylenie metody tyczenia dotyczącej linii prostych z metodą dotyczącą łuków, co może prowadzić do nieprawidłowego wykonania projektu budowlanego. W kontekście standardów branżowych, takich jak normy ISO dotyczące pomiarów geodezyjnych, istotne jest, aby wybierać metody tyczenia adekwatne do charakterystyki terenu i celów projektowych. Użycie nieodpowiednich technik, takich jak tyczenie od cięciwy przy równych odcinkach na łuku, może skutkować znacznymi błędami i utrudnieniami w realizacji inwestycji.
