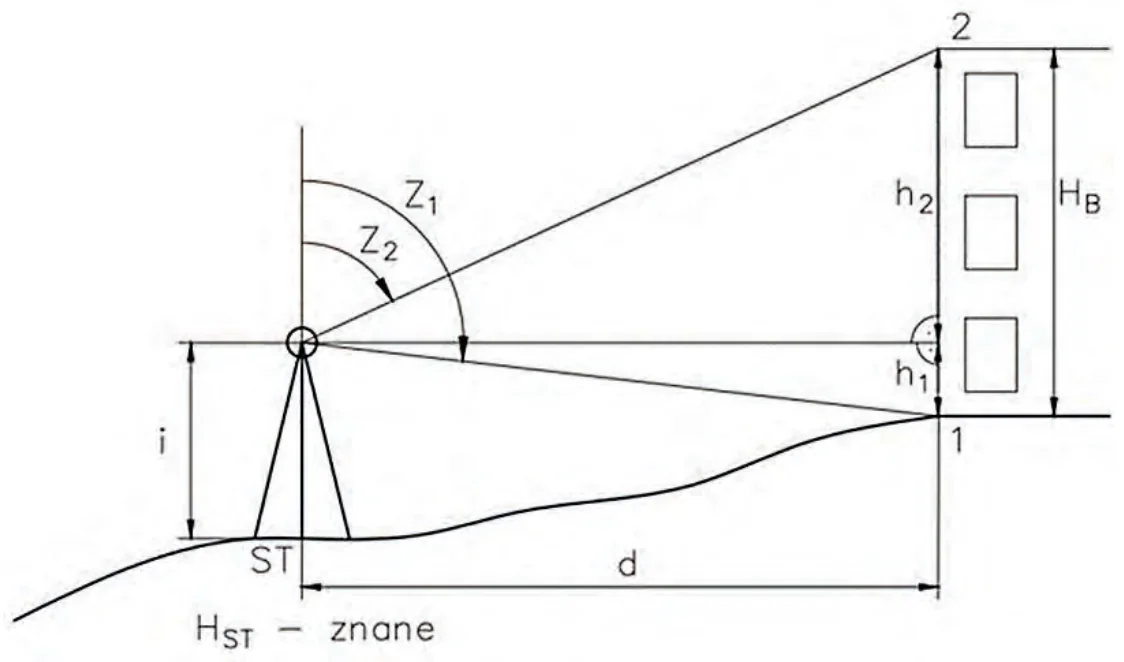

Jak nazywa się metoda pomiaru przedstawiona na rysunku, stosowana przy inwentaryzacji elewacji w przypadku, gdy nie ma możliwości bezpośredniego pomiaru odległości poziomych między punktami?
A. Kierunkowa.
B. Biegunowa.
C. Niwelacji trygonometrycznej.
D. Rzutowania.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz B.35-X-17.01).
Niwelacja trygonometryczna jest metodą pomiarową, która znajduje swoje zastosowanie w sytuacjach, gdzie bezpośredni pomiar odległości poziomych między punktami jest utrudniony lub niemożliwy. Technika ta polega na pomiarze kątów oraz długości odcinków, a następnie na zastosowaniu wzorów trygonometrycznych do obliczenia różnic wysokości. Jest to szczególnie przydatne w geodezji, gdzie często mamy do czynienia z terenami o zróżnicowanej topografii. W praktyce, niwelacja trygonometryczna może być stosowana do pomiaru wysokości budynków, mostów czy innych konstrukcji architektonicznych. Dzięki zastosowaniu instrumentów takich jak teodolity czy tachymetry, możliwe jest uzyskanie bardzo dokładnych wyników, co jest zgodne z obowiązującymi standardami pomiarowymi, takimi jak normy ISO dla geodezji. Ponadto, w kontekście inwentaryzacji elewacji, niwelacja trygonometryczna pozwala na precyzyjne określenie wysokości oraz konturów obiektów, co ma kluczowe znaczenie przy tworzeniu dokumentacji budowlanej.
Rzutowanie jest techniką, która odnosi się do przedstawiania obiektów trójwymiarowych na płaszczyznę dwuwymiarową, co w kontekście pomiarów geodezyjnych nie jest metodą odpowiednią do określania wysokości. Choć może być użyteczne w projektowaniu architektonicznym, nie dostarcza bezpośrednich informacji o wysokości punktów, co jest kluczowym elementem w inwentaryzacji elewacji. Kierunkowa metoda, także nie jest właściwym rozwiązaniem, ponieważ polega na pomiarze kątów bez uwzględnienia różnic wysokości, co sprawia, że nie dostarcza ona pełnych informacji potrzebnych do pomiarów wysokościowych. Z kolei, metoda biegunowa, która polega na pomiarze kątów i odległości w jednym kierunku, również nie jest wystarczająca w kontekście pomiarów wysokości. Użycie tych metod w niewłaściwy sposób może prowadzić do błędnych wniosków, a także do niedokładności w zapisie i interpretacji danych, co jest niezgodne z najlepszymi praktykami w branży geodezyjnej. Dlatego kluczowe jest zrozumienie, że pomiar wysokości wymaga zastosowania odpowiednich technik, takich jak niwelacja trygonometryczna, które są zgodne z normami branżowymi, aby uzyskać wymaganą precyzję i rzetelność danych.
