Kwalifikacja: BUD.19 - Wykonywanie prac geodezyjnych związanych z katastrem i gospodarką nieruchomościami
Zawód: Technik geodeta
Kategorie: Pomiary geodezyjne Obsługa inwestycji budowlanych

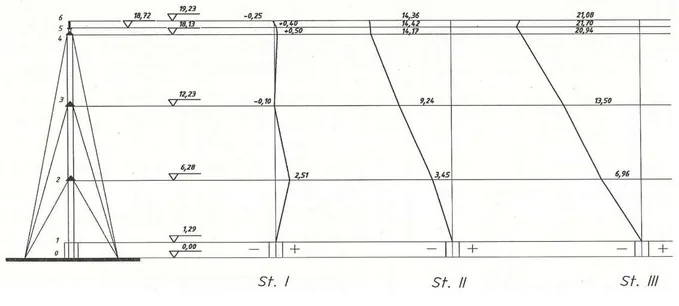

Na rysunku przedstawiono wykres wychyleń osi masztu w płaszczyźnie pionowej. Które wyniki pomiarów zostały uzyskane ze stanowiska III?
Odpowiedzi
Informacja zwrotna
Odpowiedź A jest poprawna, ponieważ wartości przesunięć ΔP dla stanowiska III, wynoszące: +21,08 cm, +14,36 cm, +9,29 cm, +6,96 cm, -9,39 cm, -21,08 cm, dokładnie odpowiadają danym przedstawionym w tabeli A. Wykres wychyleń jest kluczowym narzędziem w analizie ruchu masztów, umożliwiającym określenie, jak różne siły wpływają na ich położenie. W praktycznych zastosowaniach inżynieryjnych, takich jak projektowanie konstrukcji budowlanych czy statków, znajomość zachowania masztów pod wpływem różnych obciążeń jest absolutnie niezbędna. Praktyka pokazuje, że zrozumienie tych zależności pozwala na optymalizację projektów i zwiększenie bezpieczeństwa konstrukcji. Zastosowanie wykresów wychyleń oraz porównania z tabelami danych to standardowa procedura w inżynierii, która wspiera podejmowanie właściwych decyzji projektowych oraz diagnostykę ewentualnych usterek.
