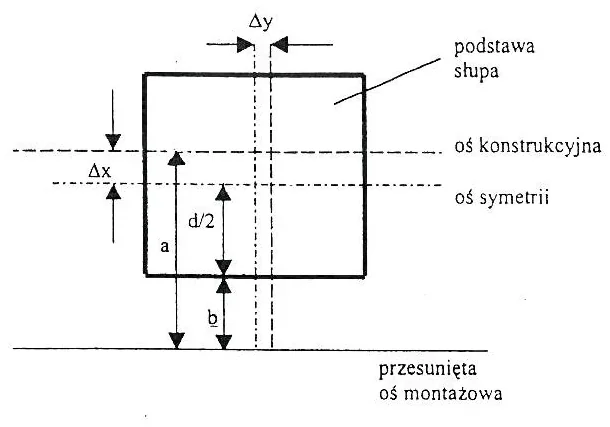

Który wzór należy zastosować do obliczenia poziomej odchyłki Δx usytuowania podstawy słupa, zgodnie z rysunkiem?
A. Δx = (d/2 – b) + a
B. Δx = a + (b – d/2)
C. Δx = (d/2 – b) – a
D. Δx = a – (d/2 + b)
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.35-X-19.06).
Wzór Δx = a – (d/2 + b) jest naprawdę na miejscu, bo bierze pod uwagę wszystkie ważne odległości w konstrukcji. Odległość a wskazuje, gdzie znajduje się oś konstrukcyjna, a (d/2 + b) to suma przesunięcia, które składa się z połowy szerokości słupa (czyli d/2) oraz odległości b do osi montażowej. To, co jest istotne, to że to podejście jest zgodne z tym, co mówi branża dotyczące obliczeń w budownictwie. Dokładne obliczenia odległości są mega ważne dla stabilności całej konstrukcji. Jak wszystko jest dobrze wyrównane, to mają szansę na długowieczność i bezpieczeństwo. W rzeczywistości, kiedy projektujemy i budujemy, takie obliczenia pomagają uniknąć błędów, a to jest szczególnie ważne w projektach, które dotyczą bezpieczeństwa publicznego.
Błędne odpowiedzi często biorą się z nieporozumień w geometrii i tego, jak odległości dotyczą lokalizacji słupa. Kiedy ktoś proponuje dodanie lub pomijanie odległości b i d/2, to leci w złym kierunku, bo nie uwzględnia realnego położenia osi montażowej w stosunku do osi konstrukcyjnej. Niektóre z tych błędnych odpowiedzi mogą wprowadzać w błąd, bo nie mają pojęcia, że sumowanie tych odległości jest kluczowe do zrozumienia sprawy. Wydaje mi się, że to może być wynikiem nieprzestrzegania zasady, że przy obliczaniu przesunięcia trzeba brać pod uwagę szerokość słupa i odległość do osi montażowej. To jest naprawdę ważne, żeby konstrukcja była stabilna. W praktyce, jeśli taką zasadę się zaniedba, to mogą wyjść błędy, które mają poważne konsekwencje w budowlance, więc każdy inżynier powinien to zrozumieć i stosować zgodnie z normami.
