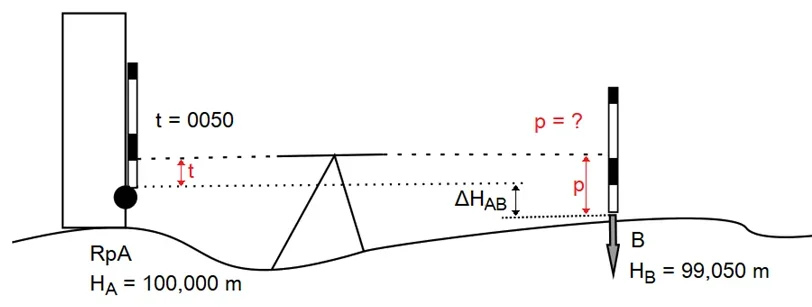

Na podstawie danych zamieszczonych na rysunku określ, ile wynosi odczyt p na łacie niwelacyjnej, niezbędny do ustalenia położenia punktu B o zadanej wysokości.
A. p = 0010
B. p = 0001
C. p = 1000
D. p = 0100
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).
Odpowiedź p = 1000 jest prawidłowa, ponieważ wynika z bezpośrednich obliczeń opartych na znanych danych pomiarowych. W celu określenia wysokości punktu B, należy dodać odczyt t z punktu A, który wynosi 0,050 m, do różnicy wysokości ΔHAB, wynoszącej 0,950 m. Takie obliczenia są standardową procedurą w niwelacji, która pozwala uzyskać precyzyjny odczyt wysokości punktów w terenie. Ustalając położenie punktu B, możemy zyskać informacje nie tylko o jego wysokości, ale także o relacjach przestrzennych i geodezyjnych pomiędzy punktami pomiarowymi. W praktyce, umiejętność wykonania takich obliczeń jest niezbędna w branży budowlanej i inżynieryjnej, gdzie precyzyjne określenie wysokości jest kluczowe dla projektowania i realizacji konstrukcji. Ponadto, praktyczne zastosowanie tego typu wyliczeń przyczynia się do poprawy dokładności projektów, co jest zgodne z najlepszymi praktykami w geodezji i inżynierii lądowej.
Wybór odpowiedzi p = 0100, p = 0001 lub p = 0010 jest wynikiem błędnych założeń dotyczących obliczeń niwelacyjnych. Nieprawidłowe podejście do ustalenia odczytu na łacie niwelacyjnej może wynikać z mylnego zrozumienia relacji między odczytem t a różnicą wysokości ΔHAB. W przypadku, gdy błędnie przyjmuje się wartość odczytu, można dojść do wniosku, że wystarczające jest jedynie przesunięcie wartości t o pewną stałą, co jest mylne. Odczyt p na łacie niwelacyjnej powinien być wynikiem sumy wartości t i ΔHAB, a nie jedynie ich przekształconych form. Typowym błędem myślowym jest również pomijanie znaczenia jednostek miary i formatowania, co prowadzi do nieprecyzyjnych wyników. Ponadto, niwelacja wymaga znajomości zasad matematycznych oraz umiejętności przetwarzania danych pomiarowych, co jest kluczowe w geodezji. Aby uzyskać poprawny wynik, należy zwrócić szczególną uwagę na jednostki oraz metodykę pomiaru, co ma kluczowe znaczenie w realizacji projektów budowlanych oraz inżynieryjnych. Praktyka w niwelacji pozwala uniknąć takich błędów, dlatego zaleca się regularne szkolenie i stosowanie się do uznanych standardów branżowych.
