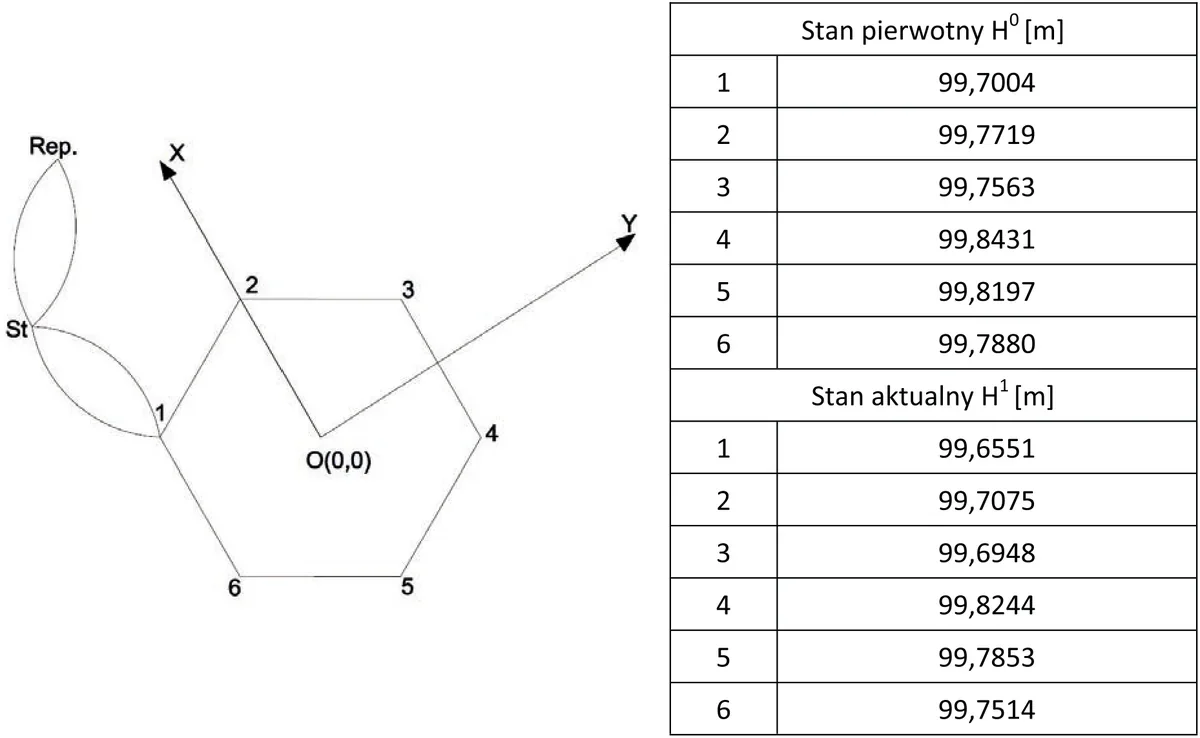

Na fundamencie założono sześć reperów do badania osiadań. Podaj wartość i kierunek przemieszczenia pionowego reperu nr 6?
A. 3,66 mm w górę.
B. 36,6 mm w górę.
C. 36,6 mm w dół.
D. 3,66 mm w dół.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz B.35-X-16.05).
Odpowiedź 36,6 mm w dół jest poprawna, ponieważ wskazuje na rzeczywiste przemieszczenie reperu nr 6 w stosunku do jego początkowej pozycji. Tego typu pomiary są kluczowe w inżynierii geodezyjnej, szczególnie podczas monitorowania osiadań budowli i fundamentów. Wartość przemieszczenia jest obliczana na podstawie różnicy między pierwszym pomiarem a pomiarem bieżącym. W kontekście praktycznym, odpowiednie pomiary mogą zapobiegać potencjalnym problemom związanym z osiadaniem, takim jak uszkodzenia budynków czy zmiany w układzie hydrograficznym. Przemieszczenia pionowe są także analizowane w kontekście norm takich jak PN-EN 1997-1, które określają zasady projektowania geotechnicznego. Dobrze zrozumiane i poprawnie interpretowane pomiary osiadań mogą znacząco wpłynąć na bezpieczeństwo konstrukcji, dlatego ich precyzyjne dokumentowanie oraz wykorzystanie w analizach statycznych jest niezbędne. Systematyczne monitorowanie pozwala na wczesne wykrywanie nieprawidłowości i podejmowanie odpowiednich działań naprawczych.
Analizując odpowiedzi, można zauważyć, że wiele błędów wynika z nieprawidłowego zrozumienia mechanizmów osiadań. Odpowiedzi wskazujące na przemieszczenie w górę sugerują, że użytkownik nie uwzględnił kontekstu, w jakim prowadzone są pomiary. W przypadku pomiarów geodezyjnych, wartości dodatnie odnoszą się do ruchu w górę, natomiast wartości ujemne – w dół. Dlatego odpowiedzi sugerujące przemieszczenie 3,66 mm w górę czy 36,6 mm w górę są błędne, ponieważ nie odzwierciedlają rzeczywistego stanu reperu nr 6. Wartości te mogą wynikać z mylnego skojarzenia pomiaru z innymi procesami, takimi jak ewentualne kompensacje osiadań w różnych warunkach gruntowych. Ponadto, zrozumienie różnicy między jednostkami miary oraz poprawna interpretacja pomiarów są kluczowe dla bezpieczeństwa i trwałości konstrukcji. Typowym błędem myślowym jest także zdejmowanie pomiarów w jednostkach, które nie są dostosowane do sytuacji, co może prowadzić do katastrofalnych skutków w analizach geotechnicznych. Dlatego ważne jest, aby przed przystąpieniem do analizy wyników, upewnić się, że zrozumiano zasady i metody wykorzystywane w geodezji oraz w kontekście badań osiadań.
