BUD.19 Pytanie 441
Wykonywanie prac geodezyjnych…

Podczas geodezyjnej obsługi budownictwa przemysłowego często zachodzi konieczność przeniesienia wysokości. Pokazany szkic przedstawia przeniesienie wysokości na

Ilustracja do pytania 1
A. ławy budowlane.
B. taśmę mierniczą.
C. wysokie budowle.
D. dno wykopu.
BUD.19 Pytanie 442
Wykonywanie prac geodezyjnych…

Którą metodę kontroli ustawienia deskowań w zadanej płaszczyźnie, podczas wznoszenia budynku, przedstawiono na rysunku?

Ilustracja do pytania 2
A. Przecięć kierunków.
B. Biegunową.
C. Tyczenia od stałej płaszczyzny.
D. Rzutowania.
BUD.19 Pytanie 443
Wykonywanie prac geodezyjnych…

Odległość pozioma między dwiema studzienkami kanalizacji sanitarnej wynosi 50 m. W wyniku niwelacji dna obu studzienek określono wysokości tych studzienek, wynoszące odpowiednio 201,35 m i 201,85 m. Ile wynosi pochylenie pomiędzy studzienkami?

A. 1%
B. 5 ‰
C. 1 ‰
D. 5 %
BUD.19 Pytanie 444
Wykonywanie prac geodezyjnych…

Co jest podstawą pomiaru inwentaryzowanego przewodu uzbrojenia terenu?

A. Istniejąca osnowa pomiarowa.
B. Granice użytków gruntowych.
C. Dane zawarte w projekcie.
D. Punkty mające cechę wysokościową.
BUD.19 Pytanie 445
Wykonywanie prac geodezyjnych…

Jak należy oznaczyć na mapie przewód kanalizacyjny, wykonany z tworzywa sztucznego, zlokalizowany w trakcie inwentaryzacji urządzeń podziemnych metodą pośrednią?

A. k B
B. w A
C. w B
D. k A
BUD.19 Pytanie 446
Wykonywanie prac geodezyjnych…

Który szkic powinien sporządzić geodeta podczas wytyczania budynku mieszkalnego?

A. Dokumentacyjny.
B. Polowy.
C. Tyczenia.
D. Katastralny.
BUD.19 Pytanie 447
Wykonywanie prac geodezyjnych…

W celu wyznaczenia spadku linii w terenie wykonano pomiar niwelacyjny punktów końcowych z jednego stanowiska, otrzymując wynik z odczytu wstecz w = 1498 mm, a z odczytu w przód p = 2398 mm. Pomierzona odległość pozioma między zniwelowanymi punktami D = 30,00 m. Obliczony na podstawie wyników pomiaru spadek linii wynosi

A. -3%
B. -1%
C. -4%
D. -2%
BUD.19 Pytanie 448
Wykonywanie prac geodezyjnych…

Geodeta wykonał w terenie inwentaryzację powykonawczą budynku przeznaczonego pod serwis i salon samochodowy. Którym oznaczeniem literowym powinien zaznaczyć ten budynek na szkicu i mapie zasadniczej?

A. i
B. t
C. s
D. u
BUD.19 Pytanie 449
Wykonywanie prac geodezyjnych…

W którym dokumencie wpisywane jest potwierdzenie wykonania każdego z etapów prac geodezyjnych pojedynczego obiektu inwestycyjnego?

A. W dzienniku budowy.
B. W projekcie zagospodarowania terenu.
C. W szkicu dokumentacyjnym.
D. W szkicu tyczenia.
BUD.19 Pytanie 450
Wykonywanie prac geodezyjnych…

Którym symbolem należy oznaczyć na mapie zasadniczej przewód gazowy o średnicy 150 mm, położony na głębokości 80 cm, zinwentaryzowany metodą bezpośrednią?

A. gA 150 (h-0.80)
B. g 150 (h-0.80)
C. gA 0,15 (h=0.80)
D. g 0,15 (h=0.80)
BUD.19 Pytanie 451
Wykonywanie prac geodezyjnych…

Wyznaczając przemieszczenia pionowe podpór i przęseł mostowych, należy poza rejonem mostu usytuować repery odniesienia po każdej stronie rzeki w ilości nie większej niż

A. 5
B. 4
C. 6
D. 7
BUD.19 Pytanie 452
Wykonywanie prac geodezyjnych…

Przy badaniu ruchów pionowych zapór betonowych wykonuje się obserwacje

A. niwelacyjne.
B. tachimetryczne.
C. kątowe.
D. trygonometryczne.
BUD.19 Pytanie 453
Wykonywanie prac geodezyjnych…

Który rodzaj rozjazdu oznaczany jest na mapach symbolem pokazanym na rysunku?

Ilustracja do pytania 13
A. Zwyczajny prawy.
B. Zwyczajny lewy.
C. Podwójny dwustronny.
D. Podwójny jednostronny.
BUD.19 Pytanie 454
Wykonywanie prac geodezyjnych…

Kiedy powinno nastąpić wykonanie pomiaru pierwotnego w pomiarach przemieszczeń i odkształceń?

A. Każdorazowo przed wykonaniem pomiaru wtórnego.
B. Po ukończeniu każdego etapu budowy obiektu.
C. Po oddaniu obiektu do eksploatacji.
D. Przed oddaniem obiektu do eksploatacji lub przed próbnym rozruchem.
BUD.19 Pytanie 455
Wykonywanie prac geodezyjnych…

W celu określenia przemieszczeń i odkształceń toru kolejowego należy zmierzyć prześwit między szynami toru. W jakiej odległości (wskazanej na rysunku strzałką) od powierzchni tocznych szyn należy dokonać ten pomiar?

Ilustracja do pytania 15
A. 14 mm
B. 12 mm
C. 15 mm
D. 13 mm
BUD.19 Pytanie 456
Wykonywanie prac geodezyjnych…

Wychylenie budowli pod naporem wody można zmierzyć metodą stałej prostej, przy badaniu której nie stosuje się wychylenia

A. zapór ziemnych.
B. filarów mostowych.
C. wrót śluzy.
D. zapór wodnych.
BUD.19 Pytanie 457
Wykonywanie prac geodezyjnych…

Ustalenie dokładności wyznaczenia przemieszczeń wynika

A. z błędu pomiaru osnowy.
B. ze średniego błędu zastosowanej metody pomiaru.
C. ze sposobu identyfikacji punktów stałych.
D. z określenia granicznego błędu wyznaczenia przemieszczeń.
BUD.19 Pytanie 458
Wykonywanie prac geodezyjnych…

Jakim kolorem na mapie do celów projektowych powinny być zaznaczone granice służebności?

A. Czerwonym.
B. Zielonym.
C. Brązowym.
D. Czarnym.
BUD.19 Pytanie 459
Wykonywanie prac geodezyjnych…

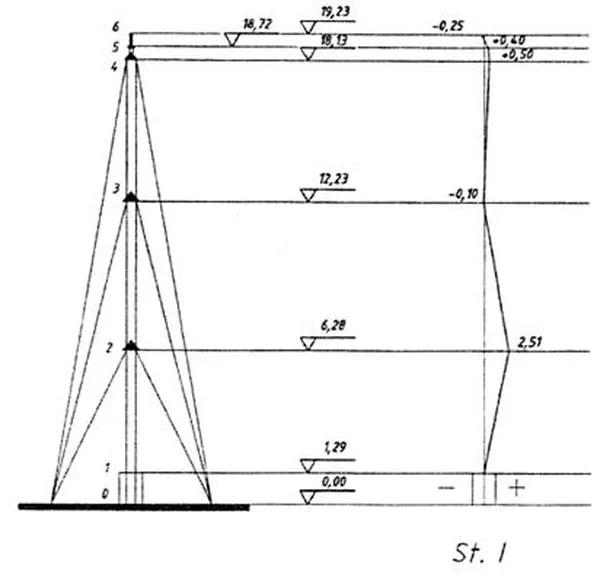

Podczas pomiaru wychyleń masztu metodą rzutowania powstaje wykres przedstawiony na rysunku. Obrazuje on wychylenia osi masztu w płaszczyźnie

Ilustracja do pytania 19
A. pionowej.
B. poziomej.
C. nachylonej.
D. ukośnej.
BUD.19 Pytanie 460
Wykonywanie prac geodezyjnych…

Który z dokumentów kartograficznych przedstawia fragment mapy do celów projektowych?

Ilustracja do pytania 20
A. C.
B. A.
C. D.
D. B.
BUD.19 Pytanie 461
Wykonywanie prac geodezyjnych…

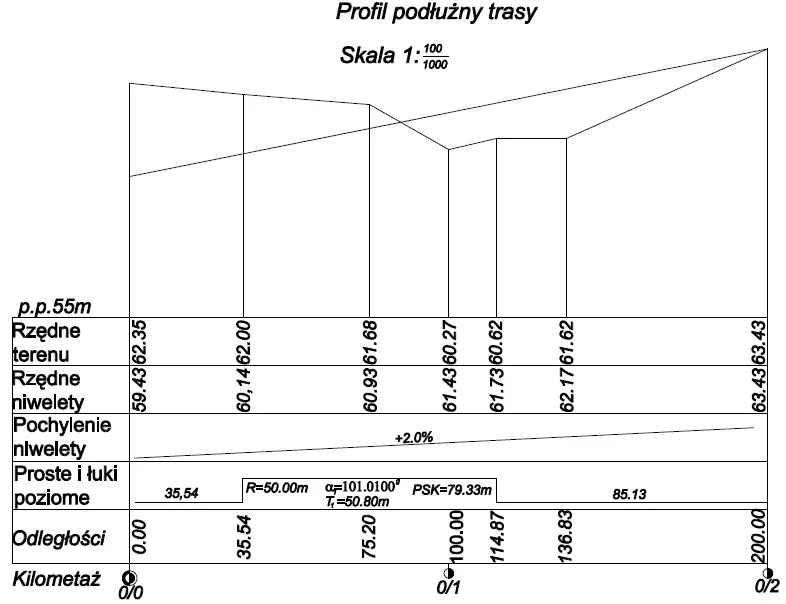

Odczytaj z profilu podłużnego trasy drogowej wartość rzędnej projektowanej osi na pierwszymhektometrze.

Ilustracja do pytania 21
A. 62,35 m
B. 61,43 m
C. 60,27 m
D. 63,43 m
BUD.19 Pytanie 462
Wykonywanie prac geodezyjnych…

Na rysunku przedstawiono przekrój poprzeczny projektowanego wykopu torowiska. Ile wynosi odległość punktu B0' od osi toru kolejowego?

Ilustracja do pytania 22
A. 11,80 m
B. 5,90 m
C. 7,40 m
D. 14,80 m
BUD.19 Pytanie 463
Wykonywanie prac geodezyjnych…

Projektowany przewód gazowy na mapie do celów projektowych oznacza się linią

A. przerywaną w kolorze czerwonym.
B. przerywaną w kolorze żółtym.
C. ciągłą w kolorze żółtym.
D. ciągłą w kolorze czerwonym.
BUD.19 Pytanie 464
Wykonywanie prac geodezyjnych…

Na podstawie danych zawartych na fragmencie planu zagospodarowania terenu określ, na jakiej wysokości geodeta powinien wytyczyć poziom zera budowlanego (poziom posadowienia pierwszej posadzki) projektowanego budynku wielorodzinnego.

Ilustracja do pytania 24
A. 165,63 m
B. 165,31 m
C. 166,30 m
D. 165,53 m
BUD.19 Pytanie 465
Wykonywanie prac geodezyjnych…

Przedstawiony na rysunku fragment szkicu dokumentacyjnego dotyczy

Ilustracja do pytania 25
A. łuku drogowego.
B. przyczółka mostowego.
C. rozjazdu kolejowego.
D. skrzyżowania kolejowego.
BUD.19 Pytanie 466
Wykonywanie prac geodezyjnych…

Dane określające wyniki pomiaru kontrolnego oznacza się na szkicu tyczenia kolorem

A. czerwonym, bez dodatkowych znaków.
B. czarnym, w nawiasie.
C. czerwonym, w nawiasie.
D. czarnym, bez dodatkowych znaków.
BUD.19 Pytanie 467
Wykonywanie prac geodezyjnych…

Jeżeli z istniejącej osnowy geodezyjnej nie można dokonać tyczenia budynku wielokondygnacyjnego, to należy założyć osnowę

A. podstawową.
B. jednostkową.
C. lokalną.
D. realizacyjną.
BUD.19 Pytanie 468
Wykonywanie prac geodezyjnych…

Które rozwiązanie należy zastosować w celu wyznaczenia współrzędnych prostokątnych punktu środkowego łuku kołowego trasy krzywoliniowej?

Ilustracja do pytania 28
A. XS = XW + 51,612 m · cos160,0000g YS = YW + 51,612 m · sin160,0000g
B. XS = XW + 51,612 m · sin160,0000g YS = YW + 51,612 m · cos160,0000g
C. XS = XW + 30,336 m · sin160,0000g YS = YW + 30,336 m · cos160,0000g
D. XS = XW + 30,336 m · cos160,0000g YS = YW + 30,336 m · sin160,0000g
BUD.19 Pytanie 469
Wykonywanie prac geodezyjnych…

Określ wysokość punktu B projektowanej niwelety drogi na podstawie danych zawartych na szkicu.

Ilustracja do pytania 29
A. 170,750 m
B. 170,550 m
C. 171,550 m
D. 171,750 m
BUD.19 Pytanie 470
Wykonywanie prac geodezyjnych…

Metodą przedstawioną na rysunku wyznacza się projektowaną wysokość punktu podczas

Ilustracja do pytania 30
A. przenoszenia osi konstrukcyjnych.
B. pomiaru wychyleń krawędzi budynku.
C. tyczenia punktów głównych.
D. geodezyjnej obsługi wznoszenia budynku.
BUD.19 Pytanie 471
Wykonywanie prac geodezyjnych…

Podczas zakładania punktów osnowy realizacyjnej poprawki trasowania należy nanieść po

A. wykonaniu stabilizacji.
B. pomiarze i wyrównaniu.
C. pomiarze kontrolnym.
D. wytyczeniu wstępnym.
BUD.19 Pytanie 472
Wykonywanie prac geodezyjnych…

Element oznaczony na przedstawionym szkicu dokumentacyjnym numerem pp1458 oznacza punkt

Ilustracja do pytania 32
A. istniejącego obiektu.
B. tyczonego obiektu.
C. osnowy realizacyjnej.
D. posiłkowy do tyczenia.
BUD.19 Pytanie 473
Wykonywanie prac geodezyjnych…

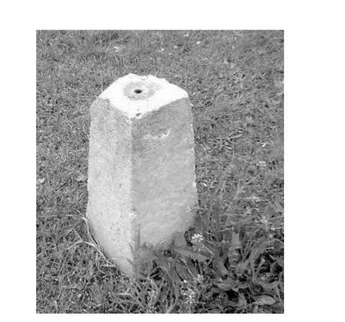

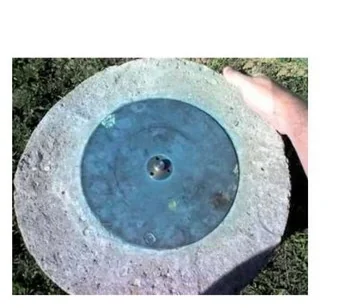

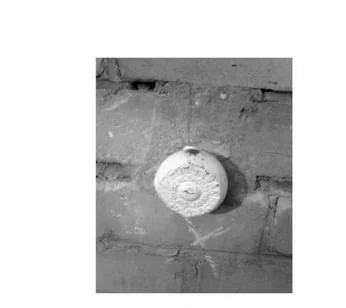

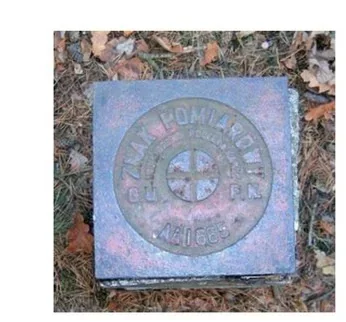

Który znak geodezyjnynie może być użyty do utrwalenia w terenie punktu osnowy realizacyjnej?

A. Pal drewniany.
B. Trzpień metalowy.
C. Słup betonowy.
D. Kamień granitowy.
BUD.19 Pytanie 474
Wykonywanie prac geodezyjnych…

Którą z osnów przedstawionych na rysunkach należy zastosować przy tyczeniu wskaźników konstrukcyjnych budynku metodą rzutowania?

Ilustracja do pytania 34
A. C.
B. D.
C. A.
D. B.
BUD.19 Pytanie 475
Wykonywanie prac geodezyjnych…

Na podstawie przedstawionego szkicu pomiaru kątów poziomych określ metodę, która została zastosowana do pomiaru kątów poziomych w osnowie realizacyjnej.

Ilustracja do pytania 35
A. Kątowa.
B. Repetycyjna.
C. Schreibera.
D. Kierunkowa.
BUD.19 Pytanie 476
Wykonywanie prac geodezyjnych…

Przedstawiona na rysunku metoda tyczenia zadanej wysokości punktu umożliwia opracowanie między innymi

Ilustracja do pytania 36
A. kąta poziomego.
B. odczytu na łacie w przód.
C. odczytu na łacie wstecz.
D. kąta pionowego.
BUD.19 Pytanie 477
Wykonywanie prac geodezyjnych…

Na rysunku przedstawiono elementy geometryczne łuku kołowego, gdy wierzchołek W jest niedostępny do pomiaru kąta wierzchołkowego. Aby obliczyć dane do tyczenia punktów głównych łuku kołowego, należy pomierzyć w terenie następujące wielkości:

Ilustracja do pytania 37
A. WA, δ1, δ2
B. WB, δ1, δ2
C. W1W2, 200g-δ1,200g-δ2
D. AB, 200g-δ1,200g-δ2
BUD.19 Pytanie 478
Wykonywanie prac geodezyjnych…

Odczytaj z przedstawionego szkicu dokumentacyjnego punktów pośrednich klotoidy wartość rzędnej, którą należy odłożyć od cięciwy, aby wytyczyć punkt pośredni nr 6.

Ilustracja do pytania 38
A. 22,290 m
B. 117,357 m
C. 12,707 m
D. 118,777 m
BUD.19 Pytanie 479
Wykonywanie prac geodezyjnych…

Na którym rysunku przedstawiono metodę umożliwiającą tyczenie prostej PK o długości 3 km, przy dobrej widoczności pomiędzy punktami?

Ilustracja do pytania 39
A. B.
B. D.
C. A.
D. C.
BUD.19 Pytanie 480
Wykonywanie prac geodezyjnych…

Na rysunku przedstawiono schemat przenoszenia wskaźników konstrukcyjnych budynku metodą rzutowania. Którego sprzętu należy użyć do wykonania tej pracy geodezyjnej?

Ilustracja do pytania 40
A. Pionownika.
B. Aliniometru.
C. Niwelatora.
D. Tachimetru.
