Technik Geodeta - BUD.19 - Lista pytań egzaminacyjnych | Egzaminy Zawodowe

BUD.19 Pytanie 241

Wykonywanie prac geodezyjnych…

Które wielkości należy pomierzyć w osnowie pomiarowej przedstawionej na szkicu, założonej w celu inwentaryzacji powykonawczej budynku?

A. Odległości i kąty pionowe.

B. Przewyższenia i kąty poziome.

C. Przewyższenia i kąty pionowe.

D. Odległości i kąty poziome.

BUD.19 Pytanie 242

Wykonywanie prac geodezyjnych…

W których pracach geodezyjnych wyznaczana jest wysokość punktu osnowy w sposób przedstawiony na rysunku?

A. W obsłudze wznoszenia budynku wielokondygnacyjnego.

B. W tyczeniu linii poziomej o jednakowej wysokości.

C. W pomiarze pionowości krawędzi budynku.

D. W przenoszeniu wysokości do kopalni.

BUD.19 Pytanie 243

Wykonywanie prac geodezyjnych…

W osnowie realizacyjnej pomierzono kąty poziome. Na podstawie przedstawionego dziennika pomiarowego określ metodę i liczbę serii pomiaru.

A. Kierunkowa w jednej serii.

B. Kierunkowa w dwóch seriach.

C. Kątowa w dwóch seriach.

D. Kątowa w jednej serii,

BUD.19 Pytanie 244

Wykonywanie prac geodezyjnych…

Na podstawie szkicu i wartości współrzędnych podanych w tabeli oblicz poprawki trasowania do punktu osnowy realizacyjnej nr 4.

A. dx = +0,9 mm, dy = -5,6 mm

B. dx = -0,9 mm, dy = -5,6 mm

C. dx = -0,9 mm, dy = +5,6 mm

D. dx = +0,9 mm, dy = +5,6 mm

BUD.19 Pytanie 245

Wykonywanie prac geodezyjnych…

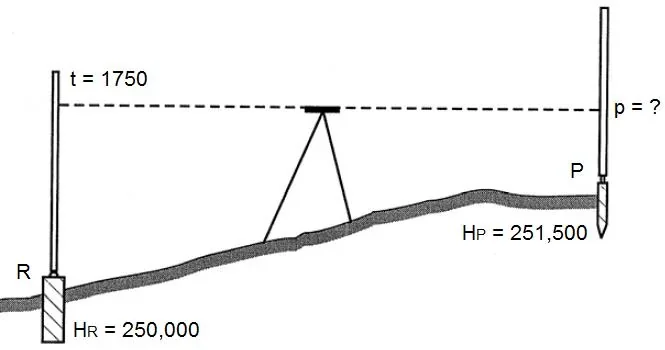

Które dane są potrzebne do wytyczenia wysokości punktu początkowego trasy P metodą przedstawioną narysunku?

A. Kąt poziomy i odległość pozioma.

B. Kąt pionowy i odległość skośna.

C. Odczyt na łacie w przód.

D. Odczyt na łacie wstecz.

BUD.19 Pytanie 246

Wykonywanie prac geodezyjnych…

Podczas geodezyjnej obsługi budynku wielorodzinnego geodeta tyczy poziom stanu zerowego, który stanowi powierzchnia

A. podłogi pierwszego piętra.

B. gruntu przy fundamencie,

C. stropu nad piwnicą.

D. dna wykopu pod fundament.

BUD.19 Pytanie 247

Wykonywanie prac geodezyjnych…

Którą metodę tyczenia należy zastosować do realizacji punktów końcowych rozjazdu zwyczajnego, przedstawionego na rysunku, ze stanowiska w punkcie M, na podstawie podanych miar?

A. Biegunową.

B. Wcięć kątowych.

C. Wcięć liniowych.

D. Ortogonalną.

BUD.19 Pytanie 248

Wykonywanie prac geodezyjnych…

Na szkicu dokumentacyjnym przedstawiono dane do tyczenia klotoidy. Wartość odciętej, którą należy odłożyć na stycznej, by wytyczyć punkt 5, wynosi

A. 21,798 m

B. 7,831 m

C. 97,370 m

D. 99,507 m

BUD.19 Pytanie 249

Wykonywanie prac geodezyjnych…

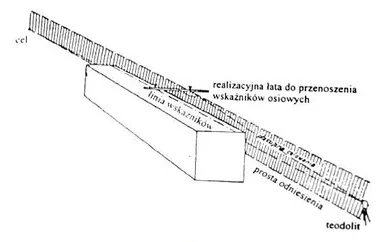

W której metodzie tyczenia wskaźników konstrukcyjnych budowli stosuje się łatę realizacyjną, pokazaną na rysunku?

A. Prostej odniesienia.

B. Przecięć kierunków

C. Pionowania.

D. Rzutowania.

BUD.19 Pytanie 250

Wykonywanie prac geodezyjnych…

Na podstawie szkicu dokumentacyjnego określ, które punkty będą podstawą tyczenia budynku.

A. Repery robocze.

B. Osnowy realizacyjnej.

C. Osnowy pomiarowej.

D. Graniczne.

BUD.19 Pytanie 251

Wykonywanie prac geodezyjnych…

Na którym rysunku przedstawiono metodę tyczenia prostej PK przez rozległe przeszkody?

A. D.

B. A.

C. C.

D. B.

BUD.19 Pytanie 252

Wykonywanie prac geodezyjnych…

Na rysunku przedstawiono jeden ze sposobów obliczenia objętości mas ziemnych. Którą metodę niwelacji należy wybrać do pomiaru wysokości pikiet?

A. Punktów rozproszonych.

B. Siatkową.

C. Profili poprzecznych.

D. Reperów.

BUD.19 Pytanie 253

Wykonywanie prac geodezyjnych…

Ile wynosi objętość wykopu i nasypu kwadratu przedstawionego na planie siatki?

A. VN = -3m3 VW = +14 m3

B. VN = +14m3 VW = -3 m3

C. VN = -14m3 VW = +3 m3

D. VN = +3m3 VW = -14 m3

BUD.19 Pytanie 254

Wykonywanie prac geodezyjnych…

Jakimi kolorami oznacza się na mapie sieci uzbrojenia terenu (elektroenergetyczną, wodociągową, kanalizacyjną), których dane pozyskano w wyniku inwentaryzacji geodezyjnej?

A. C.

B. B.

C. D.

D. A.

BUD.19 Pytanie 255

Wykonywanie prac geodezyjnych…

Na podstawie danych ze szkicu inwentaryzacji powykonawczej oblicz długość przyłącza wodociągowego.

A. 15,31 m

B. 35,45 m

C. 20,14 m

D. 18,09 m

BUD.19 Pytanie 256

Wykonywanie prac geodezyjnych…

Na którym rysunku przedstawiono prawidłowe rozmieszczenie punktów pomiarowych podczas inwentaryzacji położenia studzienki kanalizacyjnej?

A. D.

B. A.

C. C.

D. B.

BUD.19 Pytanie 257

Wykonywanie prac geodezyjnych…

Którym symbolem należy oznaczyć zawór na szkicu z inwentaryzacji sieci wodociągowej?

A. D.

B. C.

C. B.

D. A.

BUD.19 Pytanie 258

Wykonywanie prac geodezyjnych…

Który przewód skartowano na mapie w wyniku inwentaryzacyjnego pomiaru bezpośredniego?

A. Elektroenergetyczny.

B. Gazowy.

C. Wodociągowy.

D. Kanalizacyjny.

BUD.19 Pytanie 259

Wykonywanie prac geodezyjnych…

Na profilu podłużnym zaznaczono pomierzone wysokości studzienek kanalizacyjnych. Oblicz pochylenie kanału pomiędzy studzienką D2 a D3.

A. 0,5%

B. 0,1%

C. 5,0%

D. 1,0%

BUD.19 Pytanie 260

Wykonywanie prac geodezyjnych…

Sieć reperów odniesienia, zakładana do przemysłowego, powinna zawierać minimum wyznaczania przemieszczeń pionowych obiektów zakładu

A. 3 repery.

B. 2 repery.

C. 5 reperów.

D. 4 repery.

BUD.19 Pytanie 261

Wykonywanie prac geodezyjnych…

Którez wielkości należy pomierzyć ze stanowisk obserwacyjnych podczas badania przemieszczeń poziomych metodą trygonometryczną?

A. Kąty poziome.

B. Kąty pionowe.

C. Wysokości.

D. Przewyższenia.

BUD.19 Pytanie 262

Wykonywanie prac geodezyjnych…

Punkty oznaczone na szkicu numerami 9÷15 wykorzystuje się do

A. wyznaczenia wartości wychyleń zapory,

B. zbadania stałości położenia punktów odniesienia.

C. wyznaczenia wartości przemieszczeń korony zapory.

D. wyznaczenia stanowisk pomiarowych.

BUD.19 Pytanie 263

Wykonywanie prac geodezyjnych…

Wysokość trzeciego poziomu komina, przedstawionego na szkicu wynosi

A. H3 = 342,50 m

B. H3 = 339,50 m

C. H3 = 318,59 m

D. H3 = 321,59 m

BUD.19 Pytanie 264

Wykonywanie prac geodezyjnych…

Które dane musi zawierać dokument o nazwie "Zestawienie wartości przemieszczeń pionowych", przekazywanyzamawiającemu w dokumentacji technicznej?

A. Współrzędne punktów badanych.

B. Zmiany wysokości punktów w czasie.

C. Zmierzone wysokości punktów.

D. Zmiany odległości między różnymi punktami.

BUD.19 Pytanie 265

Wykonywanie prac geodezyjnych…

Do wykonania mapy do celów projektowych geodeta może posłużyć się mapą zasadniczą, sporządzoną w skali

A. 1 : 50

B. 1 : 5 000

C. 1 : 500 000

D. 1 : 500

BUD.19 Pytanie 266

Wykonywanie prac geodezyjnych…

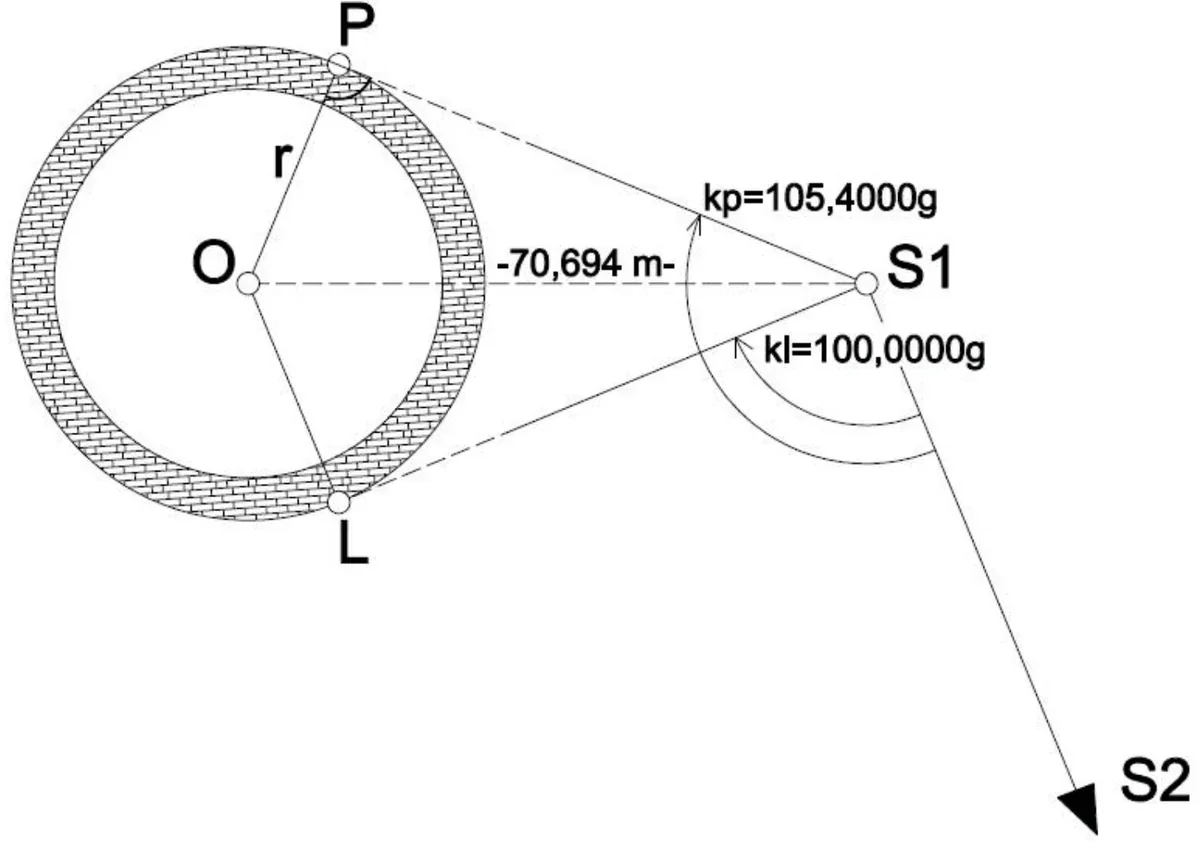

Za pomocą którego wzoru należy obliczyć promień komina przemysłowego, przedstawionego na szkicu?

A. r = 70,694 · sin 5,4000g

B. r = 70,694 · cos (5,4000g : 2)

C. r = 70,694 · cos 5,4000g

D. r = 70,694 · sin (5,4000g : 2)

BUD.19 Pytanie 267

Wykonywanie prac geodezyjnych…

W wyniku opracowania pomiaru wychylenia osi komina sporządzono wykresy przedstawione na rysunku. Odczytaj zaznaczoną wartość odchylenia osi komina od pionu w płaszczyźnie YOH na poziomie trzecim.

A. -35 mm

B. -22 mm

C. +35 mm

D. +22 mm

BUD.19 Pytanie 268

Wykonywanie prac geodezyjnych…

Na rysunku przedstawiono wykres wychyleń osi masztu w płaszczyźnie pionowej. Które wyniki pomiarów zostały uzyskane ze stanowiska III?

A. C.

B. B.

C. A.

D. D.

BUD.19 Pytanie 269

Wykonywanie prac geodezyjnych…

Na podstawie danych pomiarowych zamieszczonych w tabeli oblicz wartość średnią wychylenia krawędzi ściany na poziomie piątym.

A. -23 mm

B. -23 cm

C. +23 cm

D. +23 mm

BUD.19 Pytanie 270

Wykonywanie prac geodezyjnych…

Na fundamencie założono sześć reperów do badania osiadań. Podaj wartość i kierunek przemieszczenia pionowego reperu nr 6?

A. 36,6 mm w górę.

B. 3,66 mm w górę

C. 3,66 mm w dół.

D. 36,6 mm w dół.

BUD.19 Pytanie 271

Wykonywanie prac geodezyjnych…

Co przedstawia część rysunkowa projektu zagospodarowania działki lub terenu?

A. Układ konstrukcyjny obiektu i parametry techniczne.

B. Położenie obiektu i jego cechy przestrzenne.

C. Wyniki pomiarów geodezyjnych.

D. Opis rysunkowy i słowny obiektu.

BUD.19 Pytanie 272

Wykonywanie prac geodezyjnych…

Geodezyjne opracowanie projektu zagospodarowania działki lub terenu polega na

A. zmianie projektu na kopii planu zagospodarowania przestrzennego.

B. opracowaniu mapy do celów projektowych.

C. wytyczeniu w terenie położenia projektowanych obiektów budowlanych z wykorzystaniem sieci lokalnej.

D. określeniu danych geodezyjnych, potrzebnych do wyznaczenia w terenie położenia projektowanych obiektów budowlanych.

BUD.19 Pytanie 273

Wykonywanie prac geodezyjnych…

W projekcie zagospodarowania działki wysokość elementów naziemnych uzbrojenia terenu należy zapisać z precyzją

A. 50 mm

B. 10 mm

C. 1 mm

D. 5 mm

BUD.19 Pytanie 274

Wykonywanie prac geodezyjnych…

Podaj współrzędne punktu S, będącego środkiem ściany obiektu budowlanego, gdy początek ściany ma współrzędne X_A=1562,44 m, Y_A=3621,35 m, a koniec ma współrzędne X_B=1614,22 m, Y_B=3768,21 m.

A. XS=1514,22 m, YS=3668,21 m

B. XS=1588,33 m, YS=3694,78 m

C. XS=1598,82 m, YS=3684,87 m

D. XS=1562,44 m, YS=3621,35 m

BUD.19 Pytanie 275

Wykonywanie prac geodezyjnych…

Których z wymienionych danych (informacji) nie zawiera projekt budowlany?

A. Rzędnych istniejących i projektowanych elementów obiektu i terenu.

B. Miar do tyczenia i miar kontrolnych punktów obiektu i terenu.

C. Obrysów, osi, wymiarów obiektów istniejących i projektowanych.

D. Przyłączy energetycznych, wodociągowych, gazowych, kanalizacyjnych obiektów istniejących i projektowanych.

BUD.19 Pytanie 276

Wykonywanie prac geodezyjnych…

Co jest podstawą sporządzania profilu podłużnego osi trasy?

A. Dane z pomiarów sytuacyjnych i wysokościowych terenu trasy.

B. Skale map, niezbędnych do opracowania projektu trasy.

C. Wysokości punktów charakterystycznych terenu wokół trasy.

D. Wysokości punktów charakterystycznych terenu, położonych w osi trasy i odległości między nimi.

BUD.19 Pytanie 277

Wykonywanie prac geodezyjnych…

Na podstawie mapy do celów projektowych nie można wykonać projektu

A. budowlanego.

B. osnowy budowlano-montażowej.

C. sieci uzbrojenia terenu.

D. zagospodarowania działki.

BUD.19 Pytanie 278

Wykonywanie prac geodezyjnych…

Na podstawie miar podanych na rysunku można obliczyć

A. miarę czołową.

B. współrzędne punktów przecięć prostych.

C. współrzędne dwóch narożników budynku.

D. przekątne.

BUD.19 Pytanie 279

Wykonywanie prac geodezyjnych…

Które z opracowań nie może posłużyć geodecie do wykonania mapy do celów projektowych działki?

A. D.

B. B.

C. C.

D. A.

BUD.19 Pytanie 280

Wykonywanie prac geodezyjnych…

Który z wymienionych sposobów można zastosować do utrwalenia punktów osnowy realizacyjnej budynku na okres trwania budowy?

A. Nacięcie na elementach naziemnych.

B. Namalowanie znaków.

C. Ustawienie chorągiewek.

D. Zacementowanie śrub.

Filtrowanie pytań

Które wielkości należy pomierzyć w osnowie pomiarowej przedstawionej na szkicu, założonej w celu inwentaryzacji powykonawczej budynku?

W których pracach geodezyjnych wyznaczana jest wysokość punktu osnowy w sposób przedstawiony na rysunku?

W osnowie realizacyjnej pomierzono kąty poziome. Na podstawie przedstawionego dziennika pomiarowego określ metodę i liczbę serii pomiaru.

Na podstawie szkicu i wartości współrzędnych podanych w tabeli oblicz poprawki trasowania do punktu osnowy realizacyjnej nr 4.

Które dane są potrzebne do wytyczenia wysokości punktu początkowego trasy P metodą przedstawioną narysunku?

Podczas geodezyjnej obsługi budynku wielorodzinnego geodeta tyczy poziom stanu zerowego, który stanowi powierzchnia

Którą metodę tyczenia należy zastosować do realizacji punktów końcowych rozjazdu zwyczajnego, przedstawionego na rysunku, ze stanowiska w punkcie M, na podstawie podanych miar?

Na szkicu dokumentacyjnym przedstawiono dane do tyczenia klotoidy. Wartość odciętej, którą należy odłożyć na stycznej, by wytyczyć punkt 5, wynosi

W której metodzie tyczenia wskaźników konstrukcyjnych budowli stosuje się łatę realizacyjną, pokazaną na rysunku?

Na podstawie szkicu dokumentacyjnego określ, które punkty będą podstawą tyczenia budynku.

Na którym rysunku przedstawiono metodę tyczenia prostej PK przez rozległe przeszkody?

Na rysunku przedstawiono jeden ze sposobów obliczenia objętości mas ziemnych. Którą metodę niwelacji należy wybrać do pomiaru wysokości pikiet?

Ile wynosi objętość wykopu i nasypu kwadratu przedstawionego na planie siatki?

Jakimi kolorami oznacza się na mapie sieci uzbrojenia terenu (elektroenergetyczną, wodociągową, kanalizacyjną), których dane pozyskano w wyniku inwentaryzacji geodezyjnej?

Na podstawie danych ze szkicu inwentaryzacji powykonawczej oblicz długość przyłącza wodociągowego.

Na którym rysunku przedstawiono prawidłowe rozmieszczenie punktów pomiarowych podczas inwentaryzacji położenia studzienki kanalizacyjnej?

Którym symbolem należy oznaczyć zawór na szkicu z inwentaryzacji sieci wodociągowej?

Który przewód skartowano na mapie w wyniku inwentaryzacyjnego pomiaru bezpośredniego?

Na profilu podłużnym zaznaczono pomierzone wysokości studzienek kanalizacyjnych. Oblicz pochylenie kanału pomiędzy studzienką D2 a D3.

Sieć reperów odniesienia, zakładana do przemysłowego, powinna zawierać minimum wyznaczania przemieszczeń pionowych obiektów zakładu

Którez wielkości należy pomierzyć ze stanowisk obserwacyjnych podczas badania przemieszczeń poziomych metodą trygonometryczną?

Punkty oznaczone na szkicu numerami 9÷15 wykorzystuje się do

Wysokość trzeciego poziomu komina, przedstawionego na szkicu wynosi

Które dane musi zawierać dokument o nazwie "Zestawienie wartości przemieszczeń pionowych", przekazywanyzamawiającemu w dokumentacji technicznej?

Do wykonania mapy do celów projektowych geodeta może posłużyć się mapą zasadniczą, sporządzoną w skali

Za pomocą którego wzoru należy obliczyć promień komina przemysłowego, przedstawionego na szkicu?

W wyniku opracowania pomiaru wychylenia osi komina sporządzono wykresy przedstawione na rysunku. Odczytaj zaznaczoną wartość odchylenia osi komina od pionu w płaszczyźnie YOH na poziomie trzecim.

Na rysunku przedstawiono wykres wychyleń osi masztu w płaszczyźnie pionowej. Które wyniki pomiarów zostały uzyskane ze stanowiska III?

Na podstawie danych pomiarowych zamieszczonych w tabeli oblicz wartość średnią wychylenia krawędzi ściany na poziomie piątym.

Na fundamencie założono sześć reperów do badania osiadań. Podaj wartość i kierunek przemieszczenia pionowego reperu nr 6?

Co przedstawia część rysunkowa projektu zagospodarowania działki lub terenu?

Geodezyjne opracowanie projektu zagospodarowania działki lub terenu polega na

W projekcie zagospodarowania działki wysokość elementów naziemnych uzbrojenia terenu należy zapisać z precyzją

Podaj współrzędne punktu S, będącego środkiem ściany obiektu budowlanego, gdy początek ściany ma współrzędne XA=1562,44 m, YA=3621,35 m, a koniec ma współrzędne XB=1614,22 m, YB=3768,21 m.

Których z wymienionych danych (informacji) nie zawiera projekt budowlany?

Co jest podstawą sporządzania profilu podłużnego osi trasy?

Na podstawie mapy do celów projektowych nie można wykonać projektu

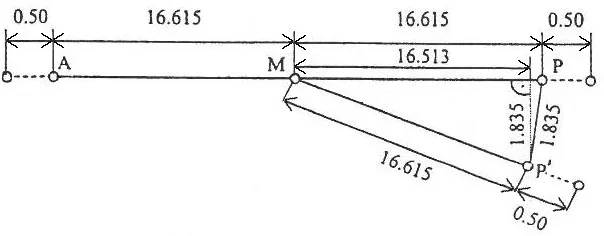

Na podstawie miar podanych na rysunku można obliczyć

Które z opracowań nie może posłużyć geodecie do wykonania mapy do celów projektowych działki?

Który z wymienionych sposobów można zastosować do utrwalenia punktów osnowy realizacyjnej budynku na okres trwania budowy?

Podaj współrzędne punktu S, będącego środkiem ściany obiektu budowlanego, gdy początek ściany ma współrzędne X_A=1562,44 m, Y_A=3621,35 m, a koniec ma współrzędne X_B=1614,22 m, Y_B=3768,21 m.
