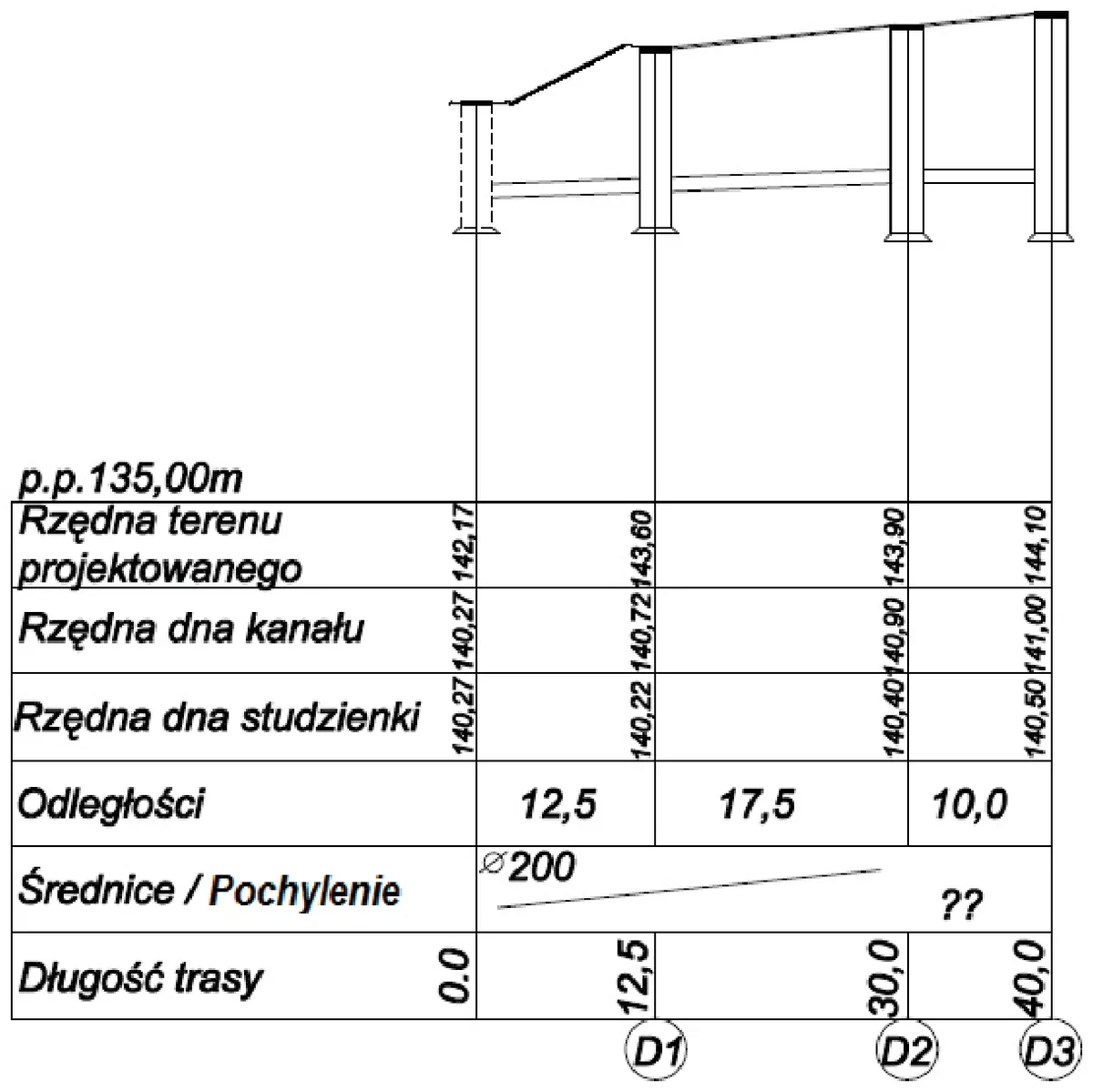

Na profilu podłużnym zaznaczono pomierzone wysokości studzienek kanalizacyjnych. Oblicz pochylenie kanału pomiędzy studzienką D2 a D3.
A. 0,1%
B. 1,0%
C. 5,0%
D. 0,5%
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz B.35-X-16.05).
Obliczenie pochylenia kanału między studzienkami D2 a D3 polega na zastosowaniu podstawowych zasad hydrauliki i inżynierii sanitarnej. Pochylenie kanału oblicza się poprzez wyznaczenie różnicy wysokości między dwiema studzienkami, a następnie podzielenie tej wartości przez długość odcinka łączącego te studzienki. W przypadku studzienek D2 i D3, po obliczeniach uzyskano wartość pochylenia równą 1,0%. To pochylenie jest kluczowe w projektowaniu systemów kanalizacyjnych, ponieważ zapewnia niezbędny spływ grawitacyjny, umożliwiający efektywne transportowanie ścieków. Standardy branżowe, takie jak normy PN-EN 752 dotyczące odprowadzania wód, wskazują, że pochylenie kanałów sanitarno-deszczowych powinno wynosić od 1% do 3% w zależności od średnicy rury, co zapewnia optymalne warunki przepływu. Prawidłowe obliczenie pochylenia jest również istotne dla zapobiegania zatorom i retencji wody, co może prowadzić do uszkodzeń infrastruktury. W praktyce, inżynierowie często korzystają z narzędzi takich jak programy CAD oraz symulacje hydrauliczne, aby zweryfikować poprawność swoich obliczeń.
Analizując pochylenie kanału między studzienkami D2 a D3, warto zwrócić uwagę na kluczowe aspekty obliczeń hydraulicznych. Wybór nieprawidłowych wartości pochylenia, jak 0,5%, 0,1% czy 5,0%, może wynikać z niepoprawnych założeń dotyczących różnicy wysokości lub długości odcinka. W przypadku pochylenia 0,5%, użytkownik może zakładać, że różnica wysokości pomiędzy studzienkami jest znacznie mniejsza, co prowadzi do błędnych obliczeń. Z kolei pochylenie 0,1% jest zdecydowanie za małe, co może wskazywać na nieadekwatne zrozumienie wymagań dotyczących spływu grawitacyjnego – w rzeczywistości pochylenie poniżej 1% często prowadzi do problemów z odpływem i zatorami. Z kolei wartość 5,0% może sugerować mylną interpretację, gdzie użytkownik błędnie ocenia długość odcinka lub różnicę wysokości, co prowadzi do przeszacowania pochylenia. Generalnie, prawidłowe obliczenia wymagałyby starannego pomiaru oraz uwzględnienia norm branżowych, które zazwyczaj wskazują na optymalne wartości pochylenia, aby zapewnić efektywny przepływ. Ignorowanie tych standardów oraz zaniedbanie dokładnych obliczeń może prowadzić do poważnych problemów inżynieryjnych, takich jak zatory i uszkodzenia infrastruktury. Dlatego kluczowe jest zarówno zrozumienie zasad hydrauliki, jak i umiejętność ich praktycznego zastosowania w projektach budowlanych.
