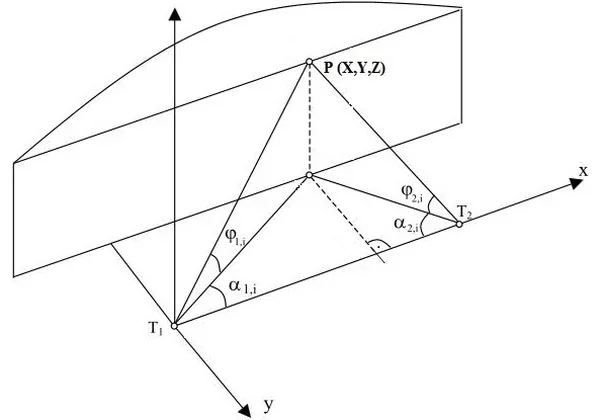

Którą metodę pomiaru współrzędnych punktu dźwigara dachowego hali przemysłowej przedstawiono na rysunku?
A. Biegunową.
B. Niwelacji geometrycznej.
C. Wcięcia przestrzennego.
D. Ortogonalną.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.35-SG-20.01).
Wcięcia przestrzennego to metoda pomiaru, która jest niezwykle istotna w geodezji, zwłaszcza w kontekście pomiarów w trudnych warunkach, takich jak dźwigary dachowe w halach przemysłowych. Technika ta polega na ustaleniu współrzędnych punktu P (X, Y, Z) przy pomocy dwóch znanych punktów odniesienia T1 i T2. W praktyce, pomiary kątów oraz odległości pozwalają na precyzyjne określenie położenia punktu w trójwymiarowej przestrzeni. Zastosowanie tej metody w inżynierii budowlanej jest szczególnie przydatne, gdyż umożliwia dokładne wyznaczenie pozycji elementów konstrukcji, co jest kluczowe dla zapewnienia ich stabilności i bezpieczeństwa. W przypadku dźwigarów dachowych, precyzyjne pomiary są niezbędne do właściwego rozmieszczenia i montażu, co ma bezpośredni wpływ na jakość całej konstrukcji, a także na jej późniejsze użytkowanie. W branży geodezyjnej standardem jest wykorzystywanie wcięcia przestrzennego w takich sytuacjach, co potwierdzają liczne publikacje oraz wytyczne dotyczące pomiarów geodezyjnych.
W przypadku odpowiedzi, które nie wskazują na metodę wcięcia przestrzennego, pojawia się wiele nieporozumień wynikających z nieznajomości podstawowych zasad pomiarów geodezyjnych. Metoda ortogonalna, mimo iż jest stosowana w różnych kontekstach, nie odnosi się bezpośrednio do pomiaru współrzędnych w trójwymiarowej przestrzeni z użyciem punktów odniesienia. W pomiarach ortogonalnych uzyskuje się jedynie dwuwymiarowe współrzędne, co nie jest wystarczające w przypadku dźwigarów, które muszą być dokładnie umiejscowione w przestrzeni 3D. Z kolei niwelacja geometryczna koncentruje się na określaniu różnic wysokości pomiędzy punktami, co również nie jest adekwatne do wyznaczania współrzędnych w pełnym zakresie. Podobnie, metoda biegunowa ma zastosowanie w specyficznych sytuacjach, takich jak pomiary kątowe, ale nie pozwala na precyzyjne określenie współrzędnych punktu w kontekście trójwymiarowym. W rezultacie, wybierając inne opcje, można łatwo wprowadzić się w błąd, co jest efektem niekompletnej wiedzy o geodezyjnych metodach pomiarowych oraz ich zastosowaniach. Ważne jest, aby zrozumieć, że każda z tych metod ma swoją specyfikę i zastosowanie, które nie są wymienne. Dlatego też, aby skutecznie realizować pomiary w geodezji, konieczne jest posiadanie gruntownej wiedzy na temat dostępnych technik oraz ich odpowiedniego dopasowania do konkretnej sytuacji pomiarowej.
