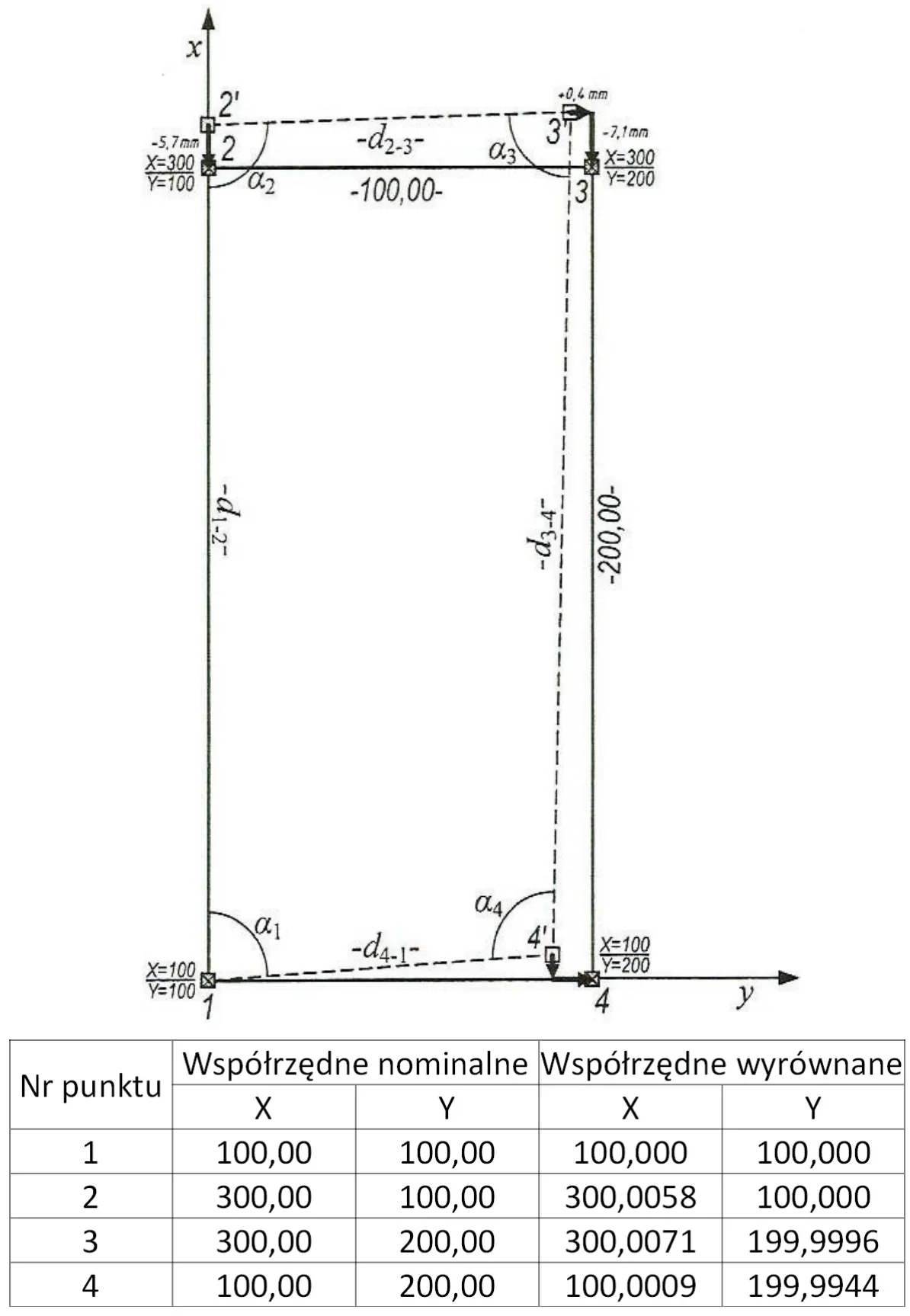

Na podstawie szkicu i wartości współrzędnych podanych w tabeli oblicz poprawki trasowania do punktu osnowy realizacyjnej nr 4.
A. dx = -0,9 mm, dy = -5,6 mm
B. dx = +0,9 mm, dy = +5,6 mm
C. dx = -0,9 mm, dy = +5,6 mm
D. dx = +0,9 mm, dy = -5,6 mm
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz B.35-X-16.05).
Odpowiedź, którą podałeś na temat obliczeń poprawek trasowania do punktu osnowy nr 4, jest sluszna. Mamy tu dx = -0,9 mm oraz dy = +5,6 mm. Przy obliczaniu poprawek ważne jest, żeby uwzględniać różnice pomiędzy współrzędnymi wyrównanymi a tymi nominalnymi. W tym przypadku, dla punktu nr 4, w osi X mamy przesunięcie -0,9 mm, co oznacza, że punkt jest 0,9 mm z lewej strony względem wartości nominalnej. W osi Y poprawka to +5,6 mm, więc punkt jest wyżej o te 5,6 mm od wartości nominalnej. Tego typu obliczenia są naprawdę kluczowe w geodezji i w inżynierii lądowej, gdzie każdy detal ma znaczenie. Po obliczeniu poprawek możesz je wykorzystać do korekcji pomiarów, co zapewnia większą dokładność w projektach, zarówno budowlanych, jak i związanych z nawigacją. Warto też pamiętać o standardach, jak ISO 17123, które pomagają w zachowaniu wysokiej jakości pomiarów i trasowania.
Kiedy spojrzymy na Twoje błędne odpowiedzi dotyczące poprawek trasowania, widać, że mogłeś źle zinterpretować współrzędne. Dużo odpowiedzi, które dałeś, sugeruje, że nie do końca zrozumiałeś, jak obliczać różnice między współrzędnymi wyrównanymi a nominalnymi. Na przykład, jeżeli w odpowiedziach podajesz dodatnią lub ujemną poprawkę w obu osiach, to właściwie to oznacza, że nie załapałeś, że poprawki traktujemy jako różnice, a nie sumy. Często też mylisz kierunki przesunięcia: jeśli nominalne współrzędne to (x1, y1) a wyrównane to (x2, y2), to poprawka na osi X to x2 minus x1, a na osi Y to y2 minus y1. Zrozumienie jak działa przesunięcie jest naprawdę ważne dla prawidłowych obliczeń. W dodatku niektóre odpowiedzi pokazują, że nie zwróciłeś uwagi na kontekst pomiarów, co może prowadzić do poważnych błędów w projektach. Pamiętaj, że obliczenia trasowania to nie tylko techniczne zawirowania, ale także musisz rozumieć warunki, w jakich pracujesz. Normy takie jak ISO czy krajowe wytyczne mówią o tym, jak ważne jest zachowanie staranności w pomiarach oraz prawidłowe stosowanie poprawek, co jest kluczowe dla jakości danych geodezyjnych.
