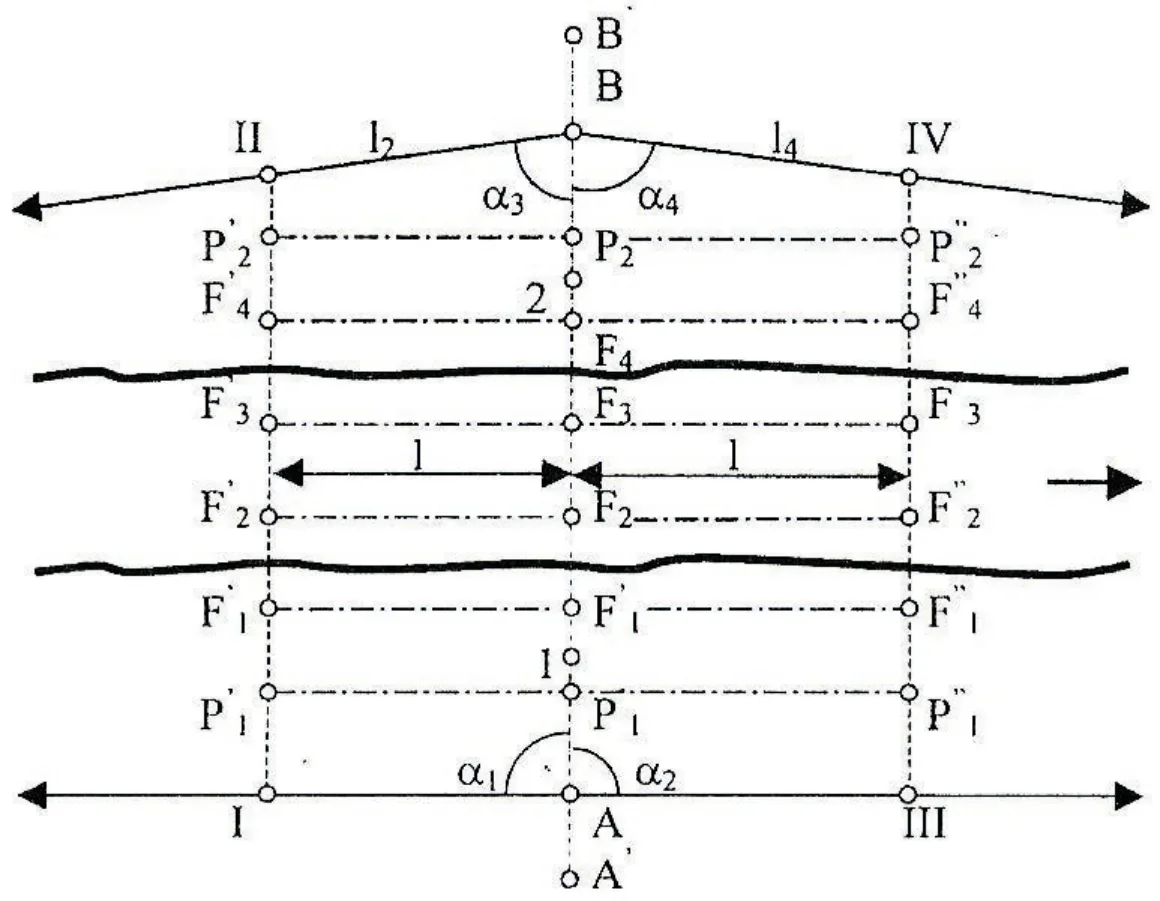

Które z prac geodezyjnych przedstawiono na rysunku?
A. Tyczenie osi mostu.
B. Pomiar kontrolny osi mostu.
C. Tyczenie hali przemysłowej.
D. Pomiar kontrolny hali przemysłowej.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz B.35-X-16.05).
Tyczenie osi mostu to kluczowy etap w procesie budowy, który polega na precyzyjnym wyznaczeniu linii konstrukcyjnej mostu w terenie. Na rysunku widoczny jest schemat pokazujący symetryczną konstrukcję z równoległymi liniami, co potwierdza, że mamy do czynienia z osią mostu. W kontekście budownictwa mostowego, tyczenie odbywa się na podstawie wcześniej przygotowanej dokumentacji projektowej oraz pomiarów geodezyjnych, które określają położenie osi mostu względem istniejącej infrastruktury. Precyzyjne tyczenie jest istotne, ponieważ wszelkie błędy na tym etapie mogą prowadzić do poważnych problemów w późniejszych fazach budowy, takich jak niewłaściwe usytuowanie filarów czy przęseł. W praktyce inżynieryjnej oraz geodezyjnej, tyczenie osi mostu ułatwia także koordynację prac budowlanych i pozwala na efektywne zarządzanie czasem oraz kosztami projektu. Warto zaznaczyć, że zgodnie z normami branżowymi, takich jak Eurokod, tyczenie powinno być przeprowadzane z wykorzystaniem wysokiej dokładności instrumentów geodezyjnych, co zapewnia nie tylko precyzję, ale także bezpieczeństwo konstrukcji.
Wybór odpowiedzi związanych z pomiarami kontrolnymi, zarówno hali przemysłowej, jak i mostu, opiera się na błędnym zrozumieniu różnicy między tyczeniem a pomiarami kontrolnymi. Pomiar kontrolny ma na celu weryfikację istniejących elementów konstrukcyjnych, a nie wyznaczanie nowych linii, co jest istotą tyczenia. W przypadku hali przemysłowej, na rysunku nie występują charakterystyczne elementy takie jak słupy czy suwnice, co jednoznacznie wskazuje, że nie jest to związane z tym rodzajem budowli. Wiele osób może mylnie sądzić, że pomiary kontrolne są pierwszym krokiem w każdym procesie budowlanym, jednak są one zwykle stosowane do oceny stanu już istniejącej infrastruktury, a nie do planowania nowych projektów. W praktyce, pomiar kontrolny osi mostu miałby sens, gdyby istniała potrzeba sprawdzenia, czy zrealizowane prace budowlane odpowiadają planom. Niezrozumienie tego aspektu prowadzi do konkluzji, że mogą być stosowane zamiennie, co jest nieprawidłowe. Dlatego kluczowe jest zrozumienie kontekstu i znaczenia tyczenia w procesie budowlanym, które jest fundamentem dla późniejszych prac konstrukcyjnych. Właściwe podejście do tyczenia i rozróżnienie pomiędzy różnymi rodzajami prac geodezyjnych jest niezbędne dla zachowania standardów branżowych oraz zapewnienia bezpieczeństwa i jakości realizacji inwestycji budowlanych.
