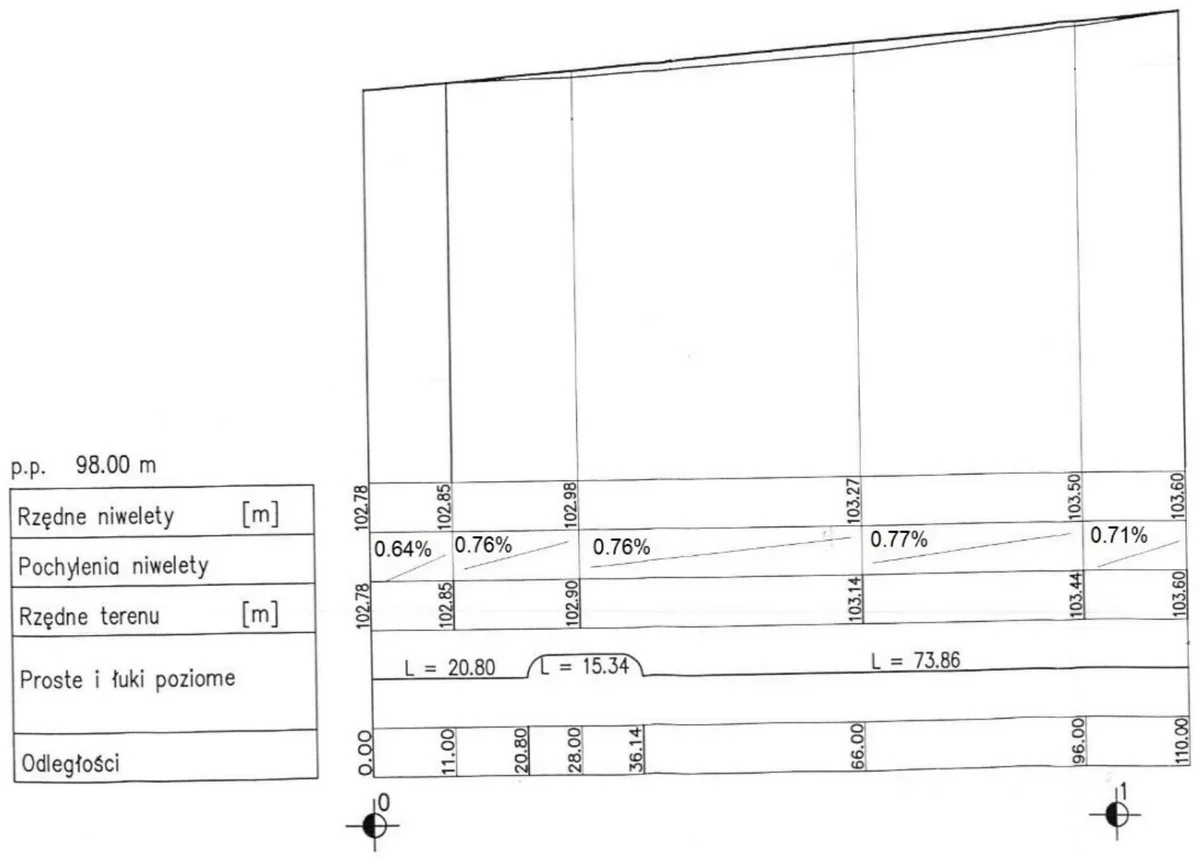

Na podstawie zamieszczonego profilu podłużnego niwelety istniejącej drogi odczytaj długość łuku poziomego.
A. 15,34 m
B. 73,86 m
C. 20,80 m
D. 36,14 m
Pytanie z egzaminu CKE, styczeń 2019 (arkusz B.35-X-19.01).
Długość łuku poziomego wynosząca 15,34 m została poprawnie odczytana z profilu podłużnego, gdzie wartość ta była wyraźnie oznaczona jako "L = 15.34". W inżynierii drogowej, długość łuku poziomego jest kluczowym parametrem, który wpływa na bezpieczeństwo i komfort jazdy. Odpowiednio zaprojektowany łuk poziomy pozwala na łagodniejsze przejścia w zmianach kierunku trasy, co zwiększa widoczność oraz minimalizuje ryzyko wypadków. Zgodnie z normami, długość łuku powinna być dostosowana do prędkości projektowanej, co z kolei powinno uwzględniać charakterystykę ruchu na danym odcinku drogi. Dlatego tak ważne jest, aby inżynierowie podczas projektowania tras uwzględniali te parametry, co pozwala na poprawę bezpieczeństwa oraz komfortu użytkowników dróg. W praktyce, odpowiednie zaprojektowanie łuku może znacznie ograniczyć potrzebę wprowadzenia dodatkowych ograniczeń prędkości, co jest korzystne zarówno dla ruchu drogowego, jak i dla efektywności transportu.
Analizując pozostałe odpowiedzi, można zauważyć, że długości łuków podane w odpowiedziach 1, 2 i 3 są niepoprawne, co wynika z niewłaściwego odczytu lub błędnej interpretacji danych zawartych w profilu podłużnym. W przypadku odpowiedzi 73,86 m, długość ta jest znacznie większa niż ta, która została podana na profilu, co może sugerować, że osoba odpowiadająca mogła mylnie odczytać wartość lub zastosować błędną metodologię pomiaru. Odpowiedzi 20,80 m oraz 36,14 m także wskazują na nieporozumienie w zakresie odczytu wartości z profilu. Typowym błędem myślowym w takich sytuacjach jest poleganie na intuicji, zamiast na bezpośrednim odczycie z dokumentacji technicznej. Użytkownicy często mogą mylnie zakładać, że wartości podawane w dokumentacji są jedynie orientacyjne, co prowadzi do nieprawidłowych zapisów w projektach. Ważne jest, aby inżynierowie zawsze potrafili interpretować profile podłużne i korzystać z nich jako źródła wiarygodnych danych. Kluczową zasadą w inżynierii jest dążenie do precyzyjnych pomiarów i eliminowanie błędów, co umożliwia skuteczniejsze zarządzanie projektami oraz zwiększa bezpieczeństwo dróg. W związku z tym, zachęcamy do uważnego przestudiowania materiałów dotyczących niwelety i wzorców projektowych, aby uniknąć podobnych nieporozumień w przyszłości.
