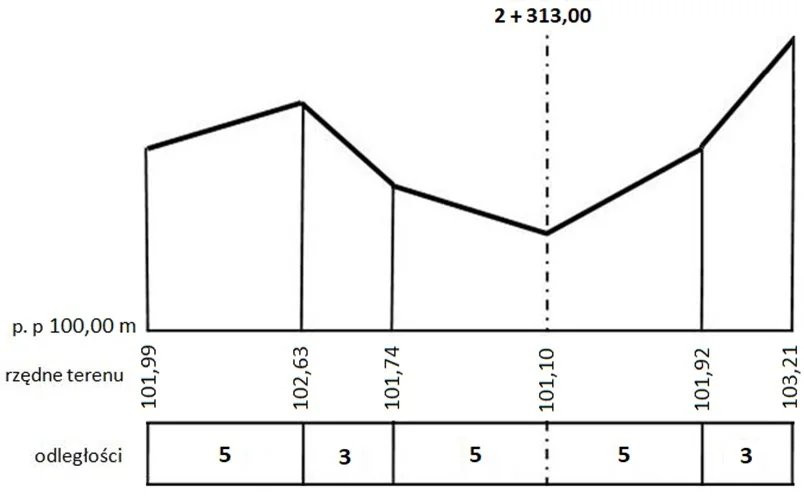

W jakiej odległości od punktu 0/0 na osi trasy został wykonany zamieszczony na rysunku profil poprzeczny?
A. 23 km 13 m
B. 2 km 300 m
C. 231 km 30 m
D. 2 km 313 m
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).
Prawidłowa odpowiedź to 2 km 313 m, co oznacza, że odległość od punktu odniesienia 0/0 na osi trasy wynosi dokładnie 2 kilometry i 313 metrów. Zapis "2 + 313,00" jest standardowym oznaczeniem stosowanym w geodezji oraz budownictwie, w którym pierwsza część liczby odnosi się do kilometrów, a druga do metrów. To podejście jest zgodne z praktykami branżowymi, które wymagają precyzyjnego określenia odległości w projektach infrastrukturalnych, takich jak budowa dróg, mostów czy linii kolejowych. Tego typu informacje są niezwykle istotne dla inżynierów i projektantów, którzy muszą uwzględniać dokładne wymiary w swoich planach. W kontekście geodezyjnym, umiejętność poprawnego odczytu oznaczeń odległości jest kluczowa, aby uniknąć błędów pomiarowych, które mogą prowadzić do większych problemów na etapie realizacji projektu. Warto również zaznaczyć, że przy pomiarach terenowych, standardy takie jak normy ISO oraz lokalne przepisy dotyczące geodezji i budownictwa podkreślają znaczenie dokładności w określaniu odległości.
Wybór niepoprawnej odpowiedzi często wynika z nieporozumień dotyczących sposobu zapisu odległości w geodezji. Na przykład, odpowiedzi, które sugerują wartości takie jak 231 km 30 m, są całkowicie nieadekwatne do przedstawionego profilu poprzecznego, ponieważ odległość ta znacznie przekracza wartości widoczne na rysunku. Podobnie, odpowiedzi takie jak 2 km 300 m i 23 km 13 m są mylące, ponieważ nie uwzględniają prawidłowego zapisu geodezyjnego. W geodezji przyjmuje się, że odległości powinny być zawsze przedstawiane w formacie, który odzwierciedla zarówno kilometry, jak i metry, co w tym przypadku zostało odpowiednio zrealizowane w poprawnej odpowiedzi. Często błędem myślowym jest skupienie się na liczbie kilometrów, przy pominięciu metrów, co prowadzi do nieprawidłowych oszacowań. Dodatkowo, niewłaściwe zrozumienie oznaczeń, takich jak "2 + 313,00", może prowadzić do niejasności i błędnych interpretacji. W związku z tym, kluczowe jest, aby działać zgodnie z zaleceniami standardów projektowania i pomiarów w geodezji, które często wymagają od profesjonalistów precyzyjnego i jednoznacznego przekazywania informacji o odległościach. Zrozumienie tych zasad jest niezbędne do skutecznego planowania i realizacji projektów inżynieryjnych.
