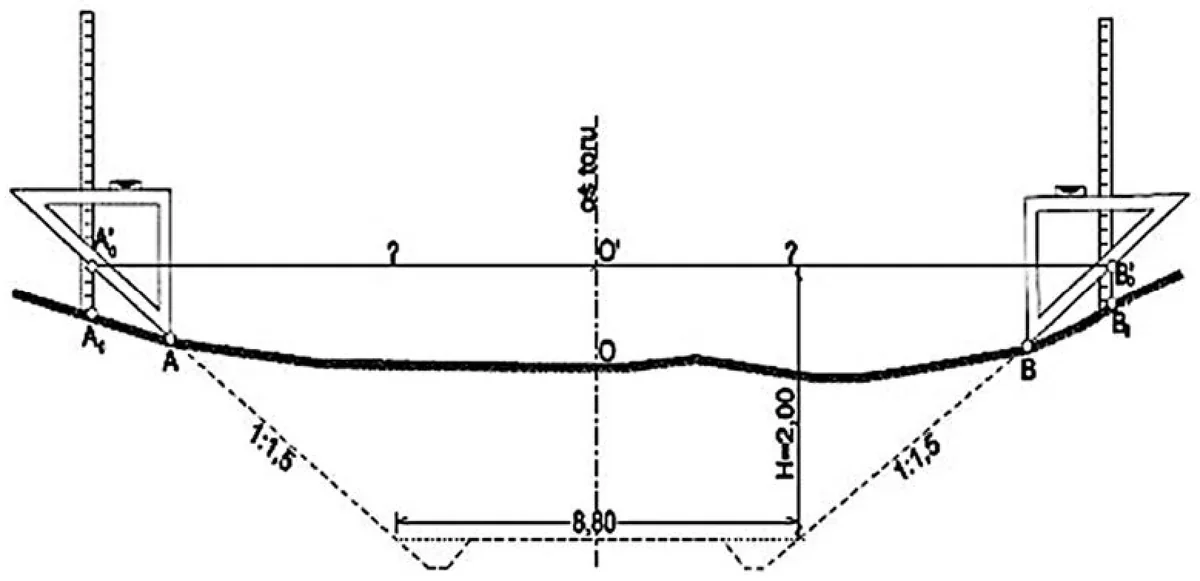

Na rysunku przedstawiono przekrój poprzeczny projektowanego wykopu torowiska. Ile wynosi odległość punktu B0' od osi toru kolejowego?
A. 5,90 m
B. 7,40 m
C. 14,80 m
D. 11,80 m
Pytanie z egzaminu CKE, styczeń 2016 (arkusz B.35-X-16.01).
Odległość punktu B0' od osi toru kolejowego wynosi 7,40 m, co zostało obliczone na podstawie właściwych danych dotyczących szerokości wykopu. Aby uzyskać tę wartość, należy najpierw określić, że szerokość wykopu wynosi 8,80 m, co oznacza, że połowa tej szerokości to 4,40 m. Odległość punktu B0' od krawędzi wykopu wynosi 11,80 m. Odejmując połowę szerokości wykopu od tej odległości, otrzymujemy: 11,80 m - 4,40 m = 7,40 m. Tego rodzaju obliczenia są kluczowe w inżynierii lądowej, gdzie poprawne wymiarowanie elementów konstrukcyjnych ma ogromne znaczenie dla bezpieczeństwa i funkcjonalności obiektów. W praktyce, przy projektowaniu torowisk, ważne jest również uwzględnienie standardów branżowych, takich jak normy dotyczące minimalnych odległości między elementami konstrukcyjnymi i torami, co zapewnia nie tylko bezpieczeństwo, ale i komfort użytkowania.
Wartości takie jak 5,90 m, 14,80 m czy 11,80 m mogą na pierwszy rzut oka wydawać się bliskie poprawnej odpowiedzi, jednak każde z tych rozwiązań ma swoje merytoryczne braki. Zaczynając od 5,90 m, możemy zauważyć, że ta wartość powstałaby, gdyby przyjęto złą podstawę do obliczeń lub błędnie zinterpretowano odległość punktu B0' w kontekście szerokości wykopu. Dalsza analiza wartości 14,80 m ujawnia, że ta liczba jest wynikiem zsumowania odległości do krawędzi wykopu i połowy szerokości wykopu, co jest błędnym podejściem, ponieważ ignoruje kluczowy aspekt związany z odległością od osi toru kolejowego. Wreszcie, 11,80 m, chociaż jest to odległość B0' od krawędzi wykopu, nie uwzględnia clou problemu, jakim jest konieczność przeprowadzenia właściwych obliczeń dotyczących odległości do osi toru. W inżynierii kluczowe jest zrozumienie relacji między różnymi wymiarami i właściwe stosowanie wzorów matematycznych. Ignorowanie tych zasad może prowadzić do poważnych błędów w projektowaniu, co w kontekście budowy infrastruktury kolejowej mogłoby mieć katastrofalne konsekwencje. Dlatego tak istotne jest nie tylko znajomość danych, ale również umiejętność ich właściwego zastosowania w kontekście całego projektu.
