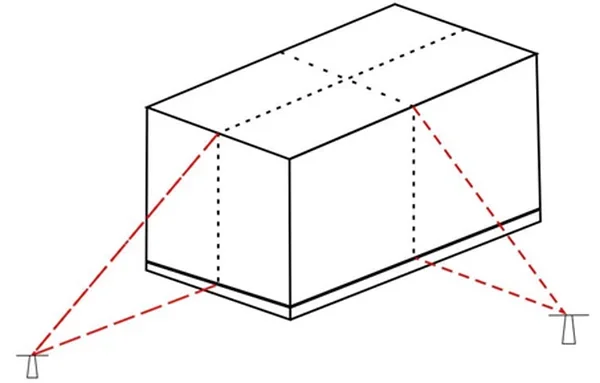

Rysunek przedstawia przenoszenie osi konstrukcyjnych wznoszonego budynku metodą
A. ortogonalną.
B. biegunową.
C. przecięć kierunków.
D. stałej prostej.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).
Metoda przecięć kierunków jest uznaną techniką stosowaną w geodezji do przenoszenia osi konstrukcyjnych budynków. Polega ona na wyznaczaniu nowych punktów poprzez przecięcie linii kierunkowych wyznaczonych od znanych punktów odniesienia. W praktyce, geodeta ustala położenie punktów osnowy, a następnie na ich podstawie rysuje kierunki, które są przedłużane na nową lokalizację budynku. Dzięki tej metodzie, możliwe jest precyzyjne ustalenie osi wznoszonego budynku w oparciu o istniejące punkty kontrolne. Zastosowanie tej metody jest kluczowe w procesie budowlanym, szczególnie w przypadku dużych obiektów, które wymagają wysokiej precyzji w przenoszeniu osi. Standardy branżowe, takie jak PN-EN ISO 17123, podkreślają znaczenie dokładności i niezawodności pomiarów geodezyjnych, a metoda przecięć kierunków doskonale wpisuje się w te normy, zapewniając wymagane standardy by osiągnąć sukces w projektach budowlanych.
Wybór nieprawidłowej metody przenoszenia osi konstrukcyjnych wznoszonego budynku może prowadzić do poważnych błędów w realizacji projektu budowlanego. Odpowiedzi takie jak biegunowa, stała prosta czy ortogonalna nie odpowiadają rzeczywistym technikom stosowanym w geodezji. Metoda biegunowa polega na pomiarze kątów i odległości z jednego punktu do kilku punktów docelowych, co ogranicza jej zastosowanie w kontekście przenoszenia osi budynku. Stała prosta odnosi się do przenoszenia punktów wzdłuż linii prostej, co nie jest wystarczające w przypadku bardziej złożonych układów budowlanych. Metoda ortogonalna, z kolei, opiera się na tworzeniu kątów prostych, co również nie odpowiada zasadom przenoszenia osi, które wymagają precyzyjnego wyznaczania punktów w oparciu o istniejące odniesienia. Przy wyborze metody przenoszenia osi należy kierować się zasadami geometrii analitycznej oraz dokładności pomiarów, które są kluczowe dla sukcesu projektu budowlanego. W praktyce, błędne podejście do tego zagadnienia mogą prowadzić do przesunięć konstrukcyjnych, które są trudne do skorygowania w późniejszych etapach budowy, co podkreśla znaczenie wyboru właściwej metody, jaką jest właśnie metoda przecięć kierunków.
