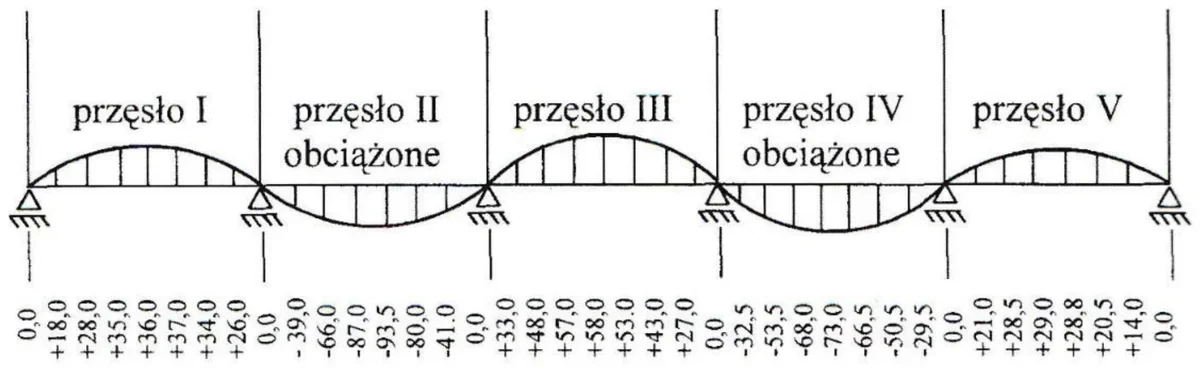

Rysunek przedstawia wyniki pomiarów kontrolnych po próbnych obciążeniach mostu, które dotyczą rozkładu przemieszczeń. Wskaż numer przęsła mostu o największym przemieszczeniu pionowym.
A. V
B. IV
C. III
D. II
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.35-SG-20.01).
Przęsło II zostało wskazane jako to, które wykazuje największe przemieszczenie pionowe, co jest wynikiem analizy przedstawionych danych pomiarowych. Wartość przemieszczenia wynosząca -46.0 jest znacząco wyższa niż w przypadku innych przęseł, co wskazuje na potencjalne problemy z jego konstrukcją lub obciążeniem. W praktyce, analiza przemieszczeń pionowych mostów jest kluczowa w kontekście zapewnienia ich bezpieczeństwa i trwałości. Zgodnie z normami PN-EN 1991-2, odpowiednie monitorowanie i analiza obciążeń mostów pozwala na wczesne wykrycie anomalii, które mogą prowadzić do uszkodzeń. W przypadku mostów często stosuje się systemy monitorowania, które na bieżąco rejestrują przemieszczenia, co umożliwia inżynierom podejmowanie działań prewencyjnych. Zrozumienie skali i rozkładu przemieszczeń jest niezbędne dla oceny stanu technicznego obiektu oraz planowania jego konserwacji, co w praktyce podnosi standardy bezpieczeństwa w inżynierii mostowej.
Wybór innego przęsła niż II może wynikać z niepełnego zrozumienia związku pomiędzy przemieszczeniem a stanem konstrukcji mostu. Przęsło III, IV lub V mogą wydawać się atrakcyjnymi odpowiedziami, jednak ich przemieszczenia były znacznie mniejsze w porównaniu do wartości przemieszczenia przęsła II. Często zdarza się, że osoby odpowiadające mylnie zakładają, że inne przęsła mogą być bardziej obciążone ze względu na wizualne aspekty ich konstrukcji lub położenie, co prowadzi do błędnych wniosków. W inżynierii mostowej kluczowe jest analizowanie danych pomiarowych w sposób obiektywny i oparty na faktach. Innym błędem jest pomijanie kontekstu obciążenia, które jest kluczowe w ocenie przemieszczeń. Przemieszczenie pionowe mostu powinno być interpretowane jako wynik interakcji z obciążeniem, a nie jako cecha jednego z przęseł. Zrozumienie tego aspektu jest kluczowe w analizie działania mostów pod wpływem dynamicznych obciążeń, co jest regulowane przez normy takie jak PN-EN 1991-2. Należy także uwzględnić, że poboczne przemieszczenia mogą być wynikiem lokalnych uszkodzeń lub deformacji. Dlatego ważne jest, aby wnioski były oparte na pełnej analizie danych, a nie na intuicyjnych założeniach.
