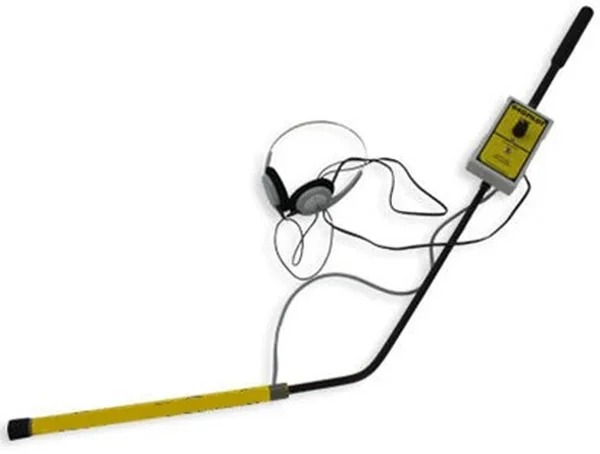

Przedstawiony na rysunku instrument geodezyjny przeznaczony jest do
A. określania kąta wychylenia obiektów od pionu.
B. lokalizacji przewodów sieci uzbrojenia terenu.
C. pomiarów długości i kątów prostych.
D. wyznaczenia bezwzględnych przemieszczeń punktów.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).
Lokalizator kabli, przedstawiony na rysunku, jest specjalistycznym urządzeniem geodezyjnym, które służy do wykrywania metalowych przewodów oraz rur zainstalowanych pod ziemią. Jego głównym zastosowaniem jest zapewnienie bezpieczeństwa podczas prac ziemnych, umożliwiając uniknięcie przypadkowego uszkodzenia infrastruktury. Dzięki temu narzędziu, operatorzy mogą skutecznie lokalizować sieci uzbrojenia terenu, co jest kluczowe w kontekście prac budowlanych, remontowych oraz konserwacyjnych. W praktyce, lokalizatory kabli są używane do identyfikacji tras sieci energetycznych, telekomunikacyjnych oraz wodociągowych, co pozwala na precyzyjniejsze planowanie działań i minimalizowanie ryzyka awarii. Zgodnie z dobrą praktyką branżową, przed rozpoczęciem jakichkolwiek prac ziemnych, zawsze zaleca się przeprowadzenie dokładnej lokalizacji istniejących instalacji, co jest zgodne z normami bezpieczeństwa oraz przepisami prawa budowlanego.
Pomiar długości i kątów prostych to podstawowe zadania, które wykonują inne instrumenty geodezyjne, takie jak teodolity czy tachymetry, jednak nie są one odpowiednie dla nowoczesnych lokalizatorów kabli. Używanie tych urządzeń do lokalizacji przewodów uzbrojenia terenu może prowadzić do poważnych błędów w ocenie i planowaniu prac. Określanie kąta wychylenia obiektów od pionu, typowo realizowane przez inklinometry, również nie jest funkcją lokalizatora kabli. W kontekście geodezji, ważne jest, aby zrozumieć, że każdy instrument ma swoje specyficzne zastosowanie i ograniczenia. Wybór niewłaściwego urządzenia może skutkować nieefektywnym wykorzystaniem czasu i zasobów, a także zwiększonym ryzykiem uszkodzenia istniejącej infrastruktury. Z kolei wyznaczanie bezwzględnych przemieszczeń punktów jest zadaniem realizowanym przez systemy GPS lub inne techniki geodezyjne, a nie przez lokalizatory. Kluczowe jest zrozumienie działania i zastosowania każdego z urządzeń geodezyjnych oraz ich roli w procesie inżynieryjnym. W przeciwnym razie, można wpaść w pułapkę uproszczeń, które mogą prowadzić do nieefektywności oraz poważnych błędów w realizacji projektów inżynieryjnych.
