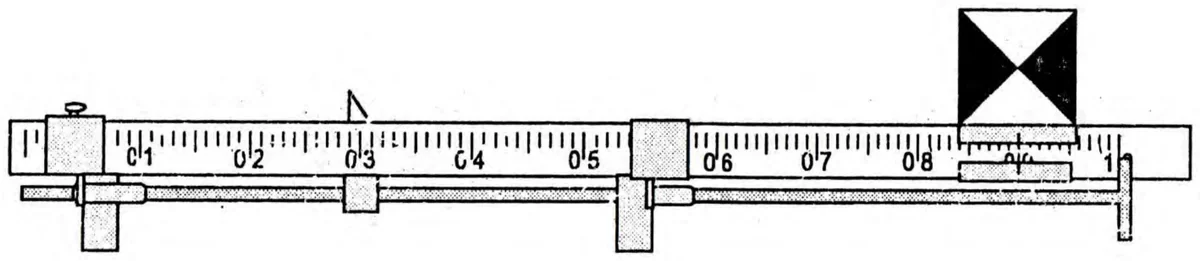

Który przyrząd geodezyjny przedstawiono na rysunku?
A. Aliniometr.
B. Ruletkę.
C. Łatę realizacyjną.
D. Podziałkę transwersalną.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz B.35-X-18.06).
Łata realizacyjna to kluczowy przyrząd w geodezji, szczególnie w kontekście niwelacji, gdzie precyzyjny pomiar wysokości jest niezwykle istotny. Na rysunku dostrzegamy charakterystyczne cechy łat, w tym podziałkę milimetrową, która umożliwia dokładne odczyty. W praktyce łata realizacyjna jest stosowana w połączeniu z poziomicą lub teodolitami, co pozwala na uzyskiwanie dokładnych wyników w pomiarach terenu. Warto zauważyć, że zgodnie z normami branżowymi, właściwe stosowanie łaty realizacyjnej wpływa na jakość prac geodezyjnych i ich zgodność z wymaganiami projektowymi. Używając łaty realizacyjnej, geodeci mogą zapewnić, że pomiary są wykonywane z zachowaniem odpowiednich standardów, co jest kluczowe w kontekście budownictwa i inżynierii lądowej. Dodatkowo, łaty realizacyjne są często wykorzystywane w procesach kontrolnych, gdzie ich dokładność wpływa na bezpieczeństwo i funkcjonalność budynków oraz infrastruktury.
Wybór odpowiedzi, która nie wskazuje na łatę realizacyjną, jest zrozumiały, zwłaszcza w przypadku przyrządów o podobnej funkcji. Ruletka, jako przyrząd do pomiarów liniowych, jest zwykle używana w innych kontekstach, takich jak pomiary odległości na większe odległości, jednak nie jest dedykowana do precyzyjnych pomiarów wysokościowych, które są kluczowe w niwelacji. Aliniometr, z drugiej strony, jest urządzeniem służącym do określania kierunku, a nie wysokości, przez co jego zastosowanie w kontekście przedstawionym na rysunku byłoby niewłaściwe. Podziałka transwersalna to narzędzie wykorzystywane w geodezji do pomiarów kątów i nie ma zastosowania w pomiarach wysokości. Powszechnym błędem jest mylenie tych przyrządów, co może wynikać z braku zrozumienia ich specyficznych zastosowań. Kluczowe jest zrozumienie, że każdy z tych przyrządów pełni inną funkcję w geodezyjnej praktyce, a ich niepoprawne utożsamienie prowadzi do błędnych wniosków w zakresie techniki pomiarowej. Wiedza o właściwym zastosowaniu narzędzi geodezyjnych jest fundamentalna dla każdego profesjonalisty w tej dziedzinie.
