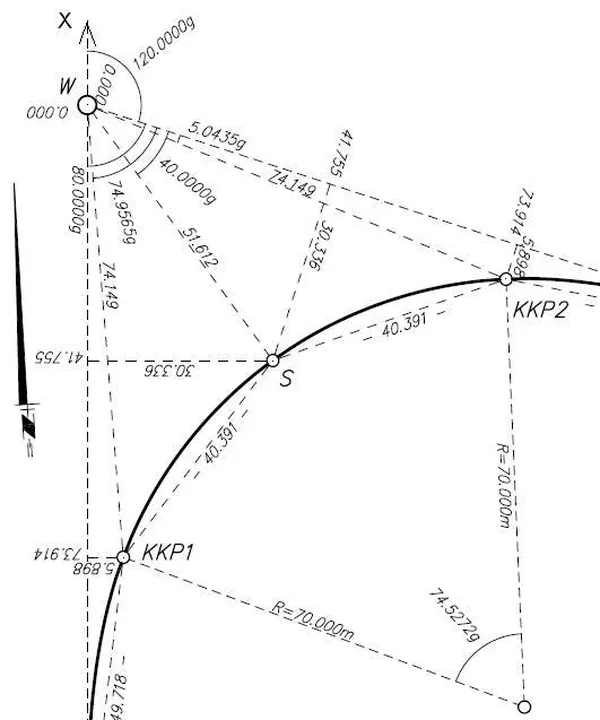

Które rozwiązanie należy zastosować w celu wyznaczenia współrzędnych prostokątnych punktu środkowego łuku kołowego trasy krzywoliniowej?
A. XS = XW + 51,612 m · cos160,0000g YS = YW + 51,612 m · sin160,0000g
B. XS = XW + 30,336 m · cos160,0000g YS = YW + 30,336 m · sin160,0000g
C. XS = XW + 51,612 m · sin160,0000g YS = YW + 51,612 m · cos160,0000g
D. XS = XW + 30,336 m · sin160,0000g YS = YW + 30,336 m · cos160,0000g
Pytanie z egzaminu CKE, styczeń 2016 (arkusz B.35-X-16.01).
Poprawna odpowiedź, XS = XW + 51,612 m · cos160,0000g oraz YS = YW + 51,612 m · sin160,0000g, opiera się na fundamentalnych zasadach geometrii i trygonometrii używanych w inżynierii lądowej. Wzory te pozwalają na precyzyjne określenie współrzędnych punktu środkowego łuku kołowego, co jest niezwykle istotne w projektowaniu tras krzywoliniowych. Kąt 160,0000g odgrywa kluczową rolę, wskazując kierunek, w którym odchodzi łuk od punktu W, a zastosowanie funkcji cosinus i sinus umożliwia obliczenie odpowiednich przesunięć wzdłuż osi X i Y. Praktyczne zastosowanie tych wzorów występuje w projektowaniu dróg, gdzie precyzyjne określenie punktów środkowych łuków jest niezbędne dla zapewnienia bezpieczeństwa i komfortu jazdy. Zgodnie z dobrymi praktykami inżynieryjnymi, takie obliczenia powinny być zawsze weryfikowane w kontekście całkowitego rozplanowania trasy oraz wpływu na otoczenie, co może obejmować analizę widoczności oraz dostępu do nieruchomości.
Błędne odpowiedzi wynikają z nieprawidłowego zastosowania zasad trygonometrii i geometrii do wyznaczania współrzędnych punktu środkowego łuku kołowego. Wiele z tych odpowiedzi myli zastosowanie funkcji sinus i cosinus, co prowadzi do niewłaściwego określenia przesunięcia w osiach X i Y. Na przykład, zastosowanie sinusa dla osi X, jak to ma miejsce w niektórych odpowiedziach, jest niezgodne z konwencjami inżynieryjnymi, gdzie cosinus jest używany do określenia przesunięcia w kierunku osi poziomej. Kolejnym typowym błędem jest pomylenie długości łuku z długością promienia, co prowadzi do niewłaściwego doboru wartości w obliczeniach. Przykład zastosowania właściwego podejścia w obliczaniach jest kluczowy w projektowaniu krzyżówek i prostych łuków drogowych, gdzie dokładność ma bezpośredni wpływ na bezpieczeństwo ruchu. Zrozumienie właściwego kontekstu geometrycznego i właściwego użycia funkcji trygonometrycznych jest zatem kluczowe do uniknięcia błędów w inżynierii lądowej oraz do zapewnienia, że projektowana infrastruktura będzie zarówno funkcjonalna, jak i bezpieczna.
