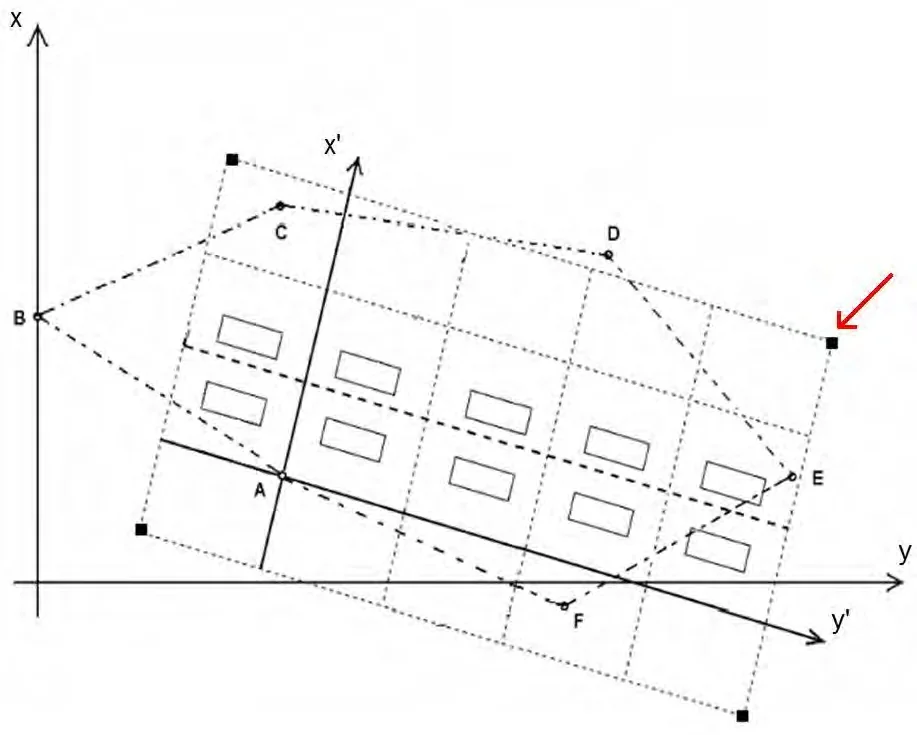

Punkt wskazany strzałką na rysunku to punkt
A. osi tyczonych obiektów.
B. stabilizowanej siatki realizacyjnej.
C. istniejącej osnowy geodezyjnej.
D. układu odniesienia.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz B.35-X-17.06).
Punkt wskazany na rysunku jest częścią stabilizowanej siatki realizacyjnej, która jest kluczowym elementem w procesie geodezyjnym. Stabilizowana siatka realizacyjna to zespół punktów, które są dokładnie określone i umiejscowione w terenie. Służą one do precyzyjnego wytyczania obiektów budowlanych oraz zapewnienia ich właściwej lokalizacji w przestrzeni. Przykładowo, w przypadku budowy mostu, siatka realizacyjna jest używana do wyznaczania osi konstrukcji, co pozwala na uniknięcie błędów w późniejszym etapie realizacji projektu. Oprócz tego, stabilizowane punkty geodezyjne mają znaczenie w kontekście monitorowania osiadania budynków czy innych obiektów, co jest istotne z perspektywy bezpieczeństwa budowli. Praktyka korzystania z takich siatek jest zgodna z obowiązującymi standardami geodezyjnymi, co zapewnia wysoką jakość prac geodezyjnych i minimalizuje ryzyko błędów w realizacji projektów budowlanych.
Wybór odpowiedzi na temat układu odniesienia, osi tyczonych obiektów oraz istniejącej osnowy geodezyjnej świadczy o pewnym niedoprecyzowaniu pojęć związanych z geodezją. Układ odniesienia to system, który służy do opisu położenia punktów w przestrzeni, ale nie odnosi się bezpośrednio do stabilizowanych punktów, które mają konkretne zastosowanie praktyczne w geodezji. Oś tyczonych obiektów może odnosić się do linii, wzdłuż której umieszczane są elementy budowlane, ale nie definiuje ona punktu jako części stabilizowanej siatki realizacyjnej. Z kolei istniejąca osnowa geodezyjna to system punktów geodezyjnych, który może być wykorzystywany w różnych kontekstach, jednak niekoniecznie odnosi się do stabilizowanych punktów w terenie, które są kluczowe dla realizacji projektów budowlanych. Błąd w wyborze tych opcji może wynikać z mylenia ogólnych pojęć geodezyjnych z ich specyficznymi zastosowaniami. W praktyce, pominięcie znaczenia stabilizowanej siatki realizacyjnej w kontekście precyzyjnego wytyczania obiektów budowlanych może prowadzić do poważnych błędów w lokalizacji i wykonaniu konstrukcji. Dlatego tak istotne jest zrozumienie i rozróżnienie tych pojęć, aby uniknąć błędów w realizacji projektów budowlanych.
