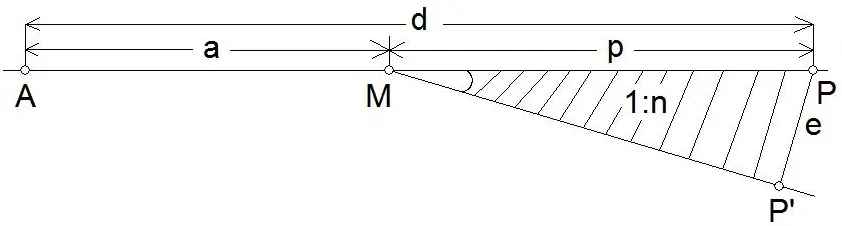

Ile punktów należy wytyczyć w terenie, aby zrealizować rozjazd zwyczajny, którego schemat przedstawiono na rysunku?
A. 6 punktów.
B. 4 punkty.
C. 2 punkty.
D. 3 punkty.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.35-X-19.06).
Rozjazd zwyczajny wymaga wytyczenia czterech kluczowych punktów, które są niezbędne do prawidłowego określenia geometrii rozjazdu. Punkt A oznacza początek rozjazdu, a jego precyzyjne wytyczenie jest kluczowe, aby zapewnić odpowiednie ustawienie torów. Punkt M, będący miejscem rozgałęzienia, również musi być starannie oznaczony, aby umożliwić płynne przejście między torami. Dodatkowo, punkty P i P' reprezentują końce poszczególnych torów, które muszą być uwzględnione w procesie wytyczania, aby zapewnić prawidłową konstrukcję i bezpieczeństwo ruchu kolejowego. Standardy branżowe wskazują, że nieprawidłowe wytyczenie tych punktów może prowadzić do poważnych problemów operacyjnych i bezpieczeństwa. Dlatego kluczowe jest, aby inżynierowie stosowali się do dobrych praktyk w zakresie geometrii torów, co w praktyce oznacza zawsze wytyczenie czterech punktów w przypadku rozjazdu zwyczajnego.
Błędne odpowiedzi na to pytanie często wynikają z niepełnej analizy schematu rozjazdu lub braku zrozumienia, jakie punkty są rzeczywiście kluczowe dla jego prawidłowego wytyczenia. Odpowiedzi sugerujące mniejszą liczbę punktów, jak dwa lub trzy, pomijają istotne miejsca, które są niezbędne do zapewnienia właściwej geometrii rozjazdu. Na przykład, wytyczenie jedynie dwóch punktów mogłoby prowadzić do niedokładności w ustawieniu torów, co z kolei mogłoby skutkować problemami operacyjnymi, takimi jak nieprawidłowe przejście pociągu przez rozjazd, a co za tym idzie, zwiększone ryzyko wypadków. Trzy punkty również nie wystarczą, ponieważ nie obejmują wszystkich kluczowych elementów rozjazdu. Każdy element ma swoją rolę i pominięcie któregokolwiek z nich może prowadzić do błędów w konstrukcji oraz w późniejszym użytkowaniu infrastruktury kolejowej. Niewłaściwe podejścia do wytyczania punktów mogą być wynikiem typowych błędów myślowych, takich jak uproszczenie procesu lub błędne założenia na temat geometrii torów. Dlatego istotne jest, aby zrozumieć, że rozjazd zwyczajny z definicji wymaga czterech punktów, co jest zgodne z normami branżowymi i najlepszymi praktykami w inżynierii kolejowej.
