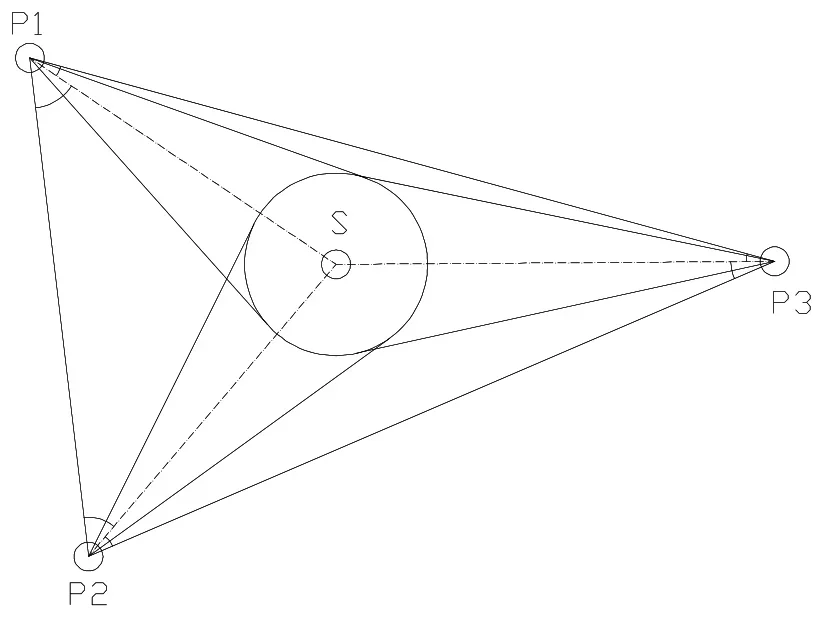

Stanowiska pomiarowe P1, P2 i P3, przedstawione na szkicu, służą do wyznaczania
A. pionowości komina.
B. lokalizacji punktu S.
C. pozycjonowania GPS.
D. odkształceń podłoża.
Pytanie z egzaminu CKE, styczeń 2014 (arkusz B.35-X-14.01).
Stanowiska pomiarowe P1, P2 i P3 są rozmieszczone tak, żeby można było dokładnie mierzyć pionowość obiektów, na przykład kominów. To istotne zadanie w geodezji budowlanej. Chcąc sprawdzić, czy komin stoi prosto, używa się metody triangulacji — rejestruje się kąty i odległości z różnych punktów. Takie podejście jest zgodne z najlepszymi praktykami w branży, bo więcej punktów odniesienia zwiększa dokładność pomiarów. W normach geodezyjnych, jak PN-EN ISO 17123, są opisane różne metody, które pozwalają na rzetelną ocenę pionowości. Pomiary wokół punktu S to kluczowy element, bo pozwalają zobaczyć, czy coś się zmienia, co jest ważne nie tylko dla wyglądu, ale przede wszystkim dla bezpieczeństwa konstrukcji.
Pytanie o pomiary geodezyjne często prowadzi do nieporozumień, zwłaszcza jeśli chodzi o punkt S i pozycjonowanie GPS. Odpowiedzi bazujące na GPS mogą wydawać się sensowne, ale w kontekście układu P1, P2 i P3 nie mają sensu. Pozycjonowanie GPS wykorzystuje satelity, co jest dobre do ustalania lokalizacji punktów na ziemi, ale nie pomaga, gdy chodzi o ocenę tego, czy obiekt jest pionowy. Punkt S to tylko część układu pomiarowego; nie jest celem samym w sobie, a raczej punktem odniesienia. Odpowiedzi sugerujące pomiar odkształceń podłoża czy pionowości komina nie są odpowiedzią na pytanie o konkretne stanowiska P1, P2 i P3. W każdej z tych odpowiedzi brakuje zrozumienia, że celem tego układu jest precyzyjna ocena pionowości komina, co jest kluczowe dla bezpieczeństwa budowli. Takie błędy wynikają z niepełnego zrozumienia metod pomiarowych oraz ich praktycznego zastosowania.
