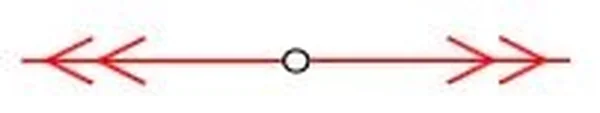

Symbol graficzny przedstawiony na rysunku stosowany jest na mapach inwentaryzacji sieci uzbrojenia terenu do oznaczania przewodów elektroenergetycznych
A. średniego napięcia.
B. niskiego napięcia.
C. wysokiego napięcia.
D. najwyższego napięcia.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.35-SG-20.01).
Odpowiedź "średniego napięcia" jest prawidłowa, ponieważ symbol graficzny przedstawiony na rysunku jest zgodny z normami oznaczeń stosowanymi w branży elektroenergetycznej. Przewody elektroenergetyczne średniego napięcia są zazwyczaj wykorzystywane do przesyłania energii elektrycznej na średnich dystansach, co pozwala na efektywne zasilanie obszarów miejskich oraz przemysłowych. W Polsce, zgodnie z normą PN-EN 50160, średnie napięcie obejmuje zakres od 1 kV do 35 kV. Przykładem zastosowania przewodów średniego napięcia są linie zasilające stacje transformatorowe, które następnie dystrybuują energię na niższe napięcia, odpowiednie dla użytkowników końcowych. Zrozumienie tych oznaczeń oraz ich zastosowania jest kluczowe dla prawidłowej inwentaryzacji i planowania sieci elektroenergetycznych, co wpływa na niezawodność dostaw energii oraz bezpieczeństwo użytkowania obiektów energetycznych.
Wybór innej odpowiedzi jest wynikiem nieporozumienia dotyczącego klasyfikacji przewodów elektroenergetycznych. Przewody niskiego napięcia, związane z odpowiedzią o niskim napięciu, zwykle pracują w zakresie od 0 do 1 kV i są powszechnie używane w instalacjach domowych oraz do zasilania niewielkich urządzeń. Wybór tej opcji może wynikać z założenia, że symbol na rysunku wygląda na oznaczenie stosowane w codziennych instalacjach, co jest błędne w kontekście map inwentaryzacyjnych. Odpowiedź dotycząca przewodów wysokiego napięcia, które obejmują zakres powyżej 35 kV, również jest niepoprawna, ponieważ te przewody są stosowane w przesyłach na dużą odległość, a ich oznaczenia są zazwyczaj bardziej skomplikowane. Dla przewodów najwyższego napięcia, które zaczynają się od 110 kV, stosuje się jeszcze inne symbole, co sprawia, że te opcje są całkowicie nieadekwatne do przedstawionego symbolu. Właściwe zrozumienie tych kategorii jest kluczowe w pracy z mapami inwentaryzacyjnymi, ponieważ błędy w klasyfikacji mogą prowadzić do niebezpiecznych sytuacji oraz poważnych zakłóceń w dostawach energii elektrycznej.
