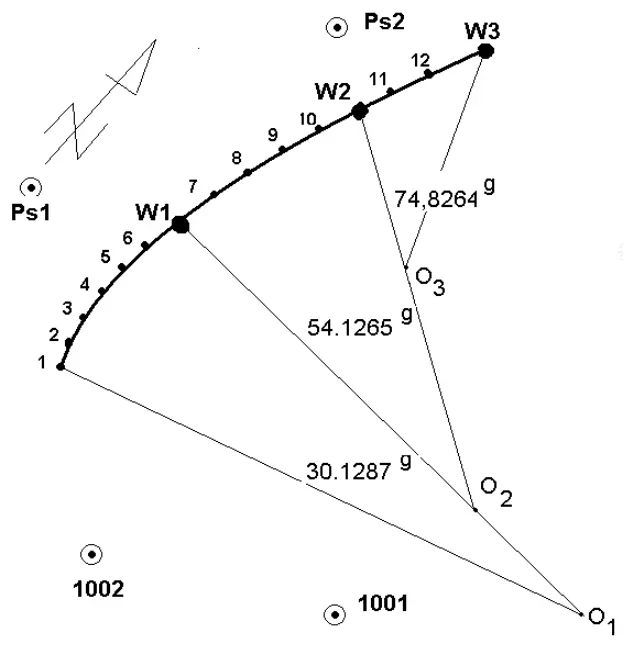

Którego elementu geometrycznego dotyczy zamieszczony szkic stanowiący fragment dokumentacji projektowej?
A. Łuku koszowego.
B. Łuku odwrotnego.
C. Klotoidy.
D. Serpentyny.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.35-SG-20.01).
Odpowiedź "łuk koszowy" jest poprawna, ponieważ szkic przedstawia elementy geometryczne typowe dla tego rodzaju konstrukcji. Łuk koszowy charakteryzuje się zmiennym promieniem krzywizny, co w praktyce oznacza, że jego kształt może dostosowywać się do wymagań projektowych i warunków terenowych. W budownictwie inżynieryjnym, łuki koszowe są często wykorzystywane w projektach mostów oraz tuneli, gdzie wymagane jest efektywne rozkładanie obciążeń i estetyka. Dobrą praktyką jest stosowanie łuków koszowych tam, gdzie potrzebne jest maksymalne wykorzystanie przestrzeni oraz optymalne prowadzenie ruchu. Na szkicu można zauważyć różne promienie krzywizny, co dodatkowo wskazuje na charakterystyczne cechy łuku koszowego, podkreślając jego elastyczność w projektowaniu. Zgodnie z normami branżowymi, łuki koszowe są projektowane z uwzględnieniem nie tylko aspektów strukturalnych, ale także funkcjonalnych, co czyni je idealnym rozwiązaniem w skomplikowanych warunkach terenowych.
Wybór odpowiedzi innej niż "łuk koszowy" może wskazywać na nieporozumienia związane z charakterystyką różnych elementów geometrycznych stosowanych w projektowaniu. Klotoidy, na przykład, są krzywymi, które mają stałą zmianę promienia, co czyni je idealnymi do łagodzenia przejść w projektach drogowych, ale nie są odpowiednie w kontekście zmiennego promienia krzywizny, jak to ma miejsce w przypadku łuków koszowych. Serpentyny to kolejne elementy, które mają swoje zastosowanie w projektach drogowych, umożliwiające kontrowanie wzniesień i opadów terenu, jednak są one bardziej złożone w konstrukcji i nie odzwierciedlają przedstawionych na szkicu właściwości łuku koszowego. Z kolei łuk odwrotny jest stosowany w sytuacjach, gdzie wymagana jest zmiana kierunku ruchu pojazdów, ale jego zastosowanie jest zdecydowanie inne niż w przypadku łuku koszowego, który przynosi korzyści w kontekście optymalizacji obciążeń. Zrozumienie tych różnic jest kluczowe dla prawidłowego stosowania odpowiednich elementów w projektach inżynieryjnych oraz dla uniknięcia kosztownych błędów w praktyce budowlanej.
