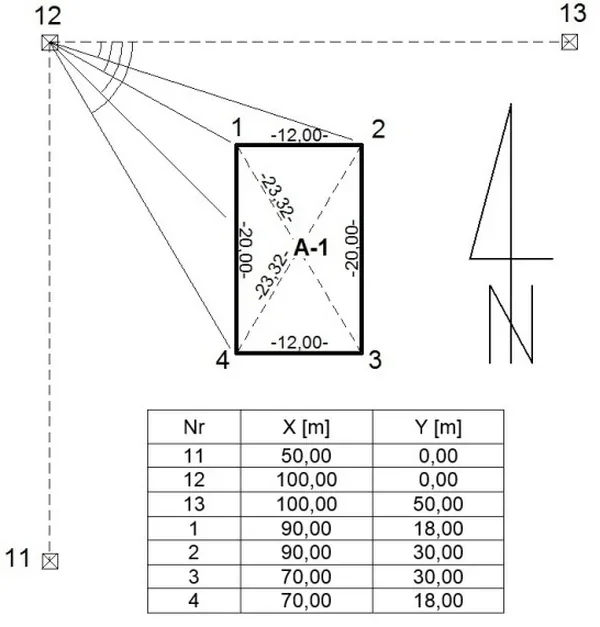

O które dane liczbowe, konieczne do wytyczenia w terenie metodą biegunową obiektu A-1, należy uzupełnić zamieszczony szkic dokumentacyjny?
A. Kąty poziome i odległości.
B. Kąty pionowe i odległości.
C. Długości boków osnowy.
D. Miary odcięte i rzędne.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz B.35-X-19.01).
Odpowiedź dotycząca kątów poziomych i odległości jest prawidłowa, ponieważ metoda biegunowa opiera się na pomiarach tych właśnie danych w celu precyzyjnego wytyczenia obiektów w terenie. W tej technice, punktem wyjścia jest stacja pomiarowa, z której dokonuje się obserwacji kątów względem wytyczanych punktów oraz pomiaru odległości do tych punktów. Długości boków osnowy oraz miary odcięte i rzędne są elementami, które mogą być stosowane w innych metodach geodezyjnych, ale nie są kluczowe dla metody biegunowej. Praktycznym przykładem zastosowania metody biegunowej może być wytyczenie granic działki budowlanej, gdzie dokładność pomiarów kątów i odległości pozwala na precyzyjne określenie lokalizacji punktów w terenie, co jest niezbędne w kontekście projektowania i realizacji inwestycji budowlanych. W kontekście standardów branżowych, zgodnie z normą PN-EN ISO 17123-4, szczegółowa precyzja pomiarów kątów poziomych i odległości jest niezbędna dla zapewnienia wysokiej jakości wyników geodezyjnych.
Wybór odpowiedzi, który zakłada, że do wytyczenia obiektu metodą biegunową niezbędne są długości boków osnowy, jest mylny. Długości boków osnowy odnoszą się do pomiarów w kontekście układów osnowy geodezyjnej, gdzie istotne są relacje między punktami osnowy, a nie konkretne pomiary kątów i odległości dla wytyczania obiektów. Podobnie, miary odcięte i rzędne są istotne w kontekście wyznaczania wysokości punktów, co ma zastosowanie w geodezji inżynieryjnej, ale nie w metodzie biegunowej, której głównym celem jest określenie relacji kątowych i odległościowych pomiędzy punktami w płaszczyźnie. Co więcej, odpowiedzi nawiązujące do kątów pionowych i odległości również nie są adekwatne, gdyż w tej metodzie kąt pionowy nie jest kluczowym wskaźnikiem. Typowym błędem myślowym jest mylenie różnych metod pomiarowych i ich podstawowych założeń, co prowadzi do pomyłek w procesie wytyczania. Istotne jest zrozumienie, że każda technika geodezyjna ma swoje specyficzne wymagania dotyczące pomiarów, a w przypadku metody biegunowej skupiamy się na kątach poziomych i odległościach, co jest zgodne z dobrymi praktykami w branży geodezyjnej. Zastosowanie niewłaściwych danych pomiarowych może prowadzić do znacznych błędów w realizacji projektu, dlatego kluczowe jest stosowanie odpowiednich metod w odpowiednich kontekstach.
