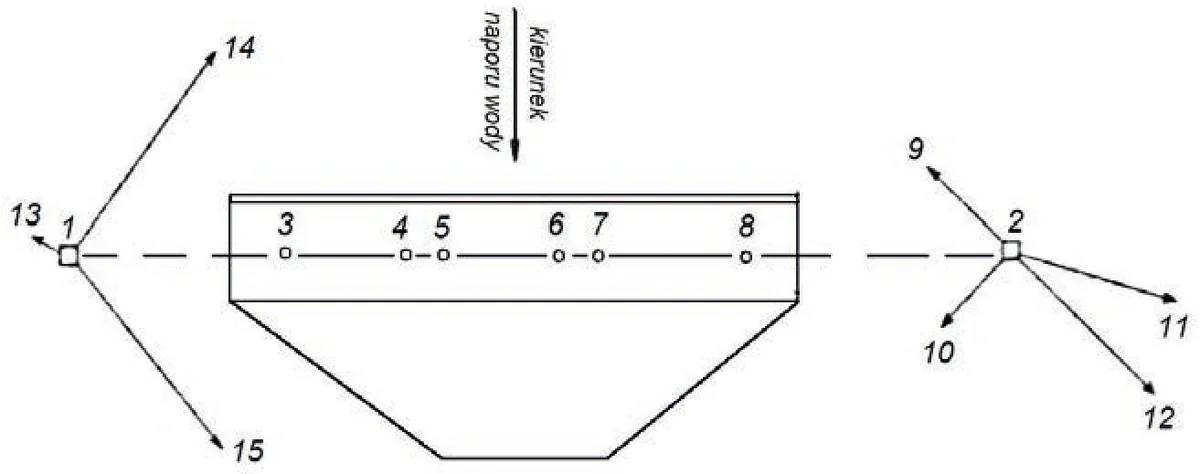

Punkty oznaczone na szkicu numerami 9÷15 wykorzystuje się do
A. zbadania stałości położenia punktów odniesienia.
B. wyznaczenia wartości wychyleń zapory.
C. wyznaczenia stanowisk pomiarowych.
D. wyznaczenia wartości przemieszczeń korony zapory.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz B.35-X-16.05).
Punkty oznaczone na szkicu numerami 9 do 15 służą do zbadania stałości położenia punktów odniesienia, co jest kluczowe w monitorowaniu konstrukcji, takich jak zapory. W praktyce oznacza to, że podczas regularnych pomiarów porównuje się aktualne położenie tych punktów z ich położeniem z wcześniejszych pomiarów. Ta metoda jest niezbędna do wykrywania wszelkich deformacji lub przemieszczeń, które mogą zagrażać integralności konstrukcji. Monitorowanie stabilności punktów odniesienia jest zgodne z najlepszymi praktykami w inżynierii lądowej, ponieważ pozwala na wczesne wykrywanie problemów, co może zapobiec poważnym awariom. W przypadku zapór, takie jak regulacje w standardach bezpieczeństwa budowlanego, zalecają regularne kontrole i pomiary, aby zapewnić, że konstrukcja pozostaje w bezpiecznym stanie. Dzięki tym pomiarom można również ocenić efektywność przeprowadzonych prac konserwacyjnych oraz prognozować przyszłe zmiany w konstrukcji.
Podczas analizy błędnych odpowiedzi na pytanie dotyczące punktów oznaczonych na szkicu od 9 do 15, wiele z tych odpowiedzi sugeruje, że ich przeznaczenie odnosi się do wyznaczania przemieszczeń lub wychyleń zapory. Przemieszczenia korony zapory oraz wychylenia to zjawiska, które wymagają innego rodzaju punktów pomiarowych, które muszą być strategicznie rozmieszczone w bezpośrednim sąsiedztwie obiektów narażonych na takie zmiany. Punkty pomiarowe do monitorowania przemieszczeń muszą być dostosowane do specyficznych warunków obiektu, a ich rozmieszczenie powinno umożliwiać uchwycenie nawet najmniejszych zmian. Ponadto, wyznaczanie wartości przemieszczeń korony zapory powinno uwzględniać dynamiczne zmiany, które mogą wystąpić pod wpływem warunków zewnętrznych, takich jak opady deszczu czy zmiany poziomu wód. Właściwe podejście w takich przypadkach wymaga zastosowania zaawansowanej technologii, takiej jak systemy monitorowania zdalnego czy czujniki tensometryczne, które dostarczają dokładnych i bieżących danych na temat stanu konstrukcji. Dlatego mylenie zadań pomiarowych związanych z badaniem stałości położenia z mierzeniem przemieszczeń prowadzi do nieporozumień i może skutkować niewłaściwymi wnioskami o stanie obiektu. W kontekście monitorowania infrastruktury kluczowe jest, aby zastosowane metody były dostosowane do specyficznych potrzeb i wymagań, co podkreśla znaczenie zrozumienia różnic między tymi dwiema koncepcjami.
