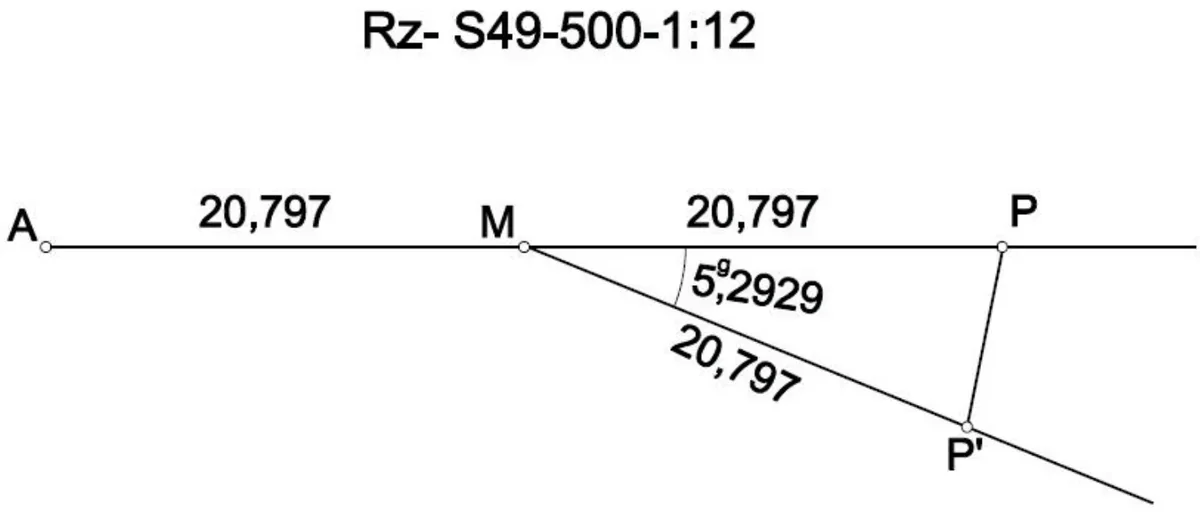

Którą metodę tyczenia należy zastosować do realizacji punktów końcowych rozjazdu zwyczajnego, przedstawionego na rysunku, ze stanowiska w punkcie M, na podstawie podanych miar?
A. Wcięć kątowych.
B. Biegunową.
C. Wcięć liniowych.
D. Ortogonalną.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz B.35-X-16.05).
Metoda biegunowa jest kluczową techniką stosowaną w geodezji do precyzyjnego tyczenia punktów na podstawie kątów i odległości. W tym przypadku, mając punkt M jako punkt stacji, można wytyczyć punkty końcowe rozjazdu, czyli P i P', poprzez pomiary kątów oraz odległości od punktu stacji. W praktyce, metoda ta jest stosowana, gdy mamy do czynienia z rozległymi terenami, gdzie dokładność pomiarów jest niezbędna. Standardy geodezyjne, takie jak norma PN-EN ISO 17123-1, podkreślają znaczenie precyzyjnych pomiarów i wskazują na metodę biegunową jako efektywną do realizacji takich zadań. Przykładem zastosowania metody biegunowej może być wytyczanie nowych linii kolejowych, gdzie istotne jest precyzyjne określenie pozycji rozjazdów na podstawie rozbudowanego układu odniesienia. Dzięki tej metodzie, inżynierowie mogą zapewnić, że każda zmiana w układzie torów jest dokładnie odzwierciedlona w rzeczywistym terenie, co jest kluczowe dla bezpieczeństwa i efektywności transportu.
Wybór nieodpowiednich metod tyczenia może prowadzić do poważnych błędów w realizacji projektu. W przypadku wcięć liniowych, metoda ta polega na wytyczaniu punktów wzdłuż linii, co nie jest odpowiednie do tyczenia rozjazdów, gdzie wymagane jest precyzyjne określenie kątów i lokalizacji punktów końcowych. Ortogonalna metoda, która opiera się na pomiarach prostokątnych, również nie jest właściwa w kontekście wytyczania rozjazdu, gdzie kluczowe są kąty i ich precyzyjne odwzorowanie. Dodatkowo, wcięcia kątowe, które koncentrują się na pomiarach kątów bez uwzględnienia odległości, są niewłaściwe, ponieważ w tym przypadku istotne jest również określenie dystansu od punktu stacji do punktów końcowych. Użycie nieodpowiednich metod może prowadzić do nieprawidłowego usytuowania punktów, co w konsekwencji wpływa na całkowitą funkcjonalność rozjazdu. W geodezji, gdzie precyzja jest kluczowa, ważne jest, aby stosować odpowiednie metody, które zapewniają dokładność i zgodność z normami branżowymi. Dlatego, zrozumienie i umiejętność wyboru właściwej metody pomiarowej ma fundamentalne znaczenie w skutecznym projektowaniu i realizacji infrastruktury.
