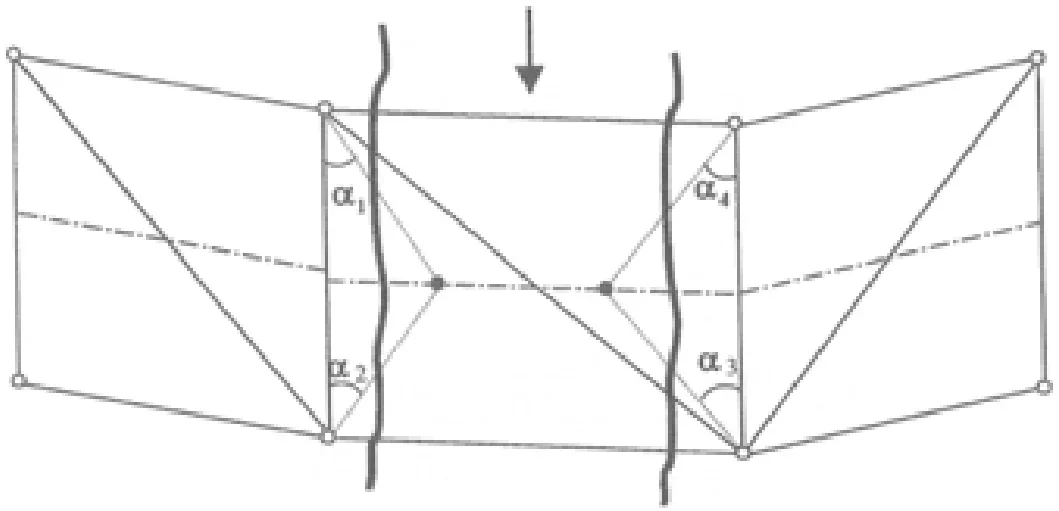

Na rysunku przedstawiono tyczenie punktów osi mostu metodą
A. wcięć kątowych.
B. przecięć.
C. ortogonalną.
D. wcięć liniowych.
Pytanie z egzaminu CKE, wrzesień 2014 (arkusz B.35-X-14.08).
Metoda wcięć kątowych, o której mowa, to jedna z najważniejszych technik w geodezji. W skrócie, chodzi o użycie kątów do określania punktów na mapie. To daje możliwość dokładnego namierzania punktów na osi mostu. Dzięki temu, inżynierowie i geodeci mogą robić porządne plany i projekty, które są mega istotne w budownictwie i późniejszym utrzymaniu infrastruktury. Stosując wcięcia kątowe, trzymamy się najlepszych praktyk branży budowlanej, co wpływa na jakość i bezpieczeństwo całej konstrukcji. Na przykład, przy budowie mostu, geodeta mierzy kąty z kilku znanych punktów, a potem oblicza, gdzie powinny być punkty, co pozwala na precyzyjne wytyczenie osi mostu. Ta metoda jest ekstra przydatna w miejscach z trudnym ukształtowaniem terenu, gdzie inne techniki mogą zawodzić. No i jeszcze warto dodać, że użycie tej metody jest zgodne z normami geodezyjnymi, które wymagają dokładności w pomiarach budowlanych.
W podejściu ortogonalnym, co jest jedną z innych metod, chodzi o wyznaczanie punktów przez tworzenie prostokątnych kątów. Mimo że ta metoda jest przydatna w niektórych sytuacjach, nie pasuje do tyczenia punktów osi mostu, bo nie bierze pod uwagę specyfiki kątów, które musimy zmierzyć dla lepszego rozmieszczenia punktów. Jeśli mówimy o wcięciach liniowych, to tam kluczowym pomysłem jest wyznaczanie punktów przez przecinanie linii, a to czasami może prowadzić do mniejszej dokładności w trudnych warunkach terenowych. Metoda przecięć z kolei zakłada, że punkty mogą być wyznaczane przez przecięcia dwóch linii, co też nie oddaje całej złożoności tyczenia mostów. Głównym błędem w zrozumieniu metody tyczenia osi mostu jest niewłaściwe zrozumienie roli kątów, które są kluczowe dla pomiarów. Dlatego ważne jest, żeby dobrze rozumieć różnice między tymi metodami i znać kontekst ich stosowania, żeby nie popełnić błędów w inżynierii.
