Kwalifikacja: BUD.19 - Wykonywanie prac geodezyjnych związanych z katastrem i gospodarką nieruchomościami

Zawód: Technik geodeta

Kategorie: Pomiary geodezyjne Obsługa inwestycji budowlanych

Na rysunku przedstawiono schemat tyczenia lokalizującego punktu P przecięcia osi konstrukcyjnych metodą

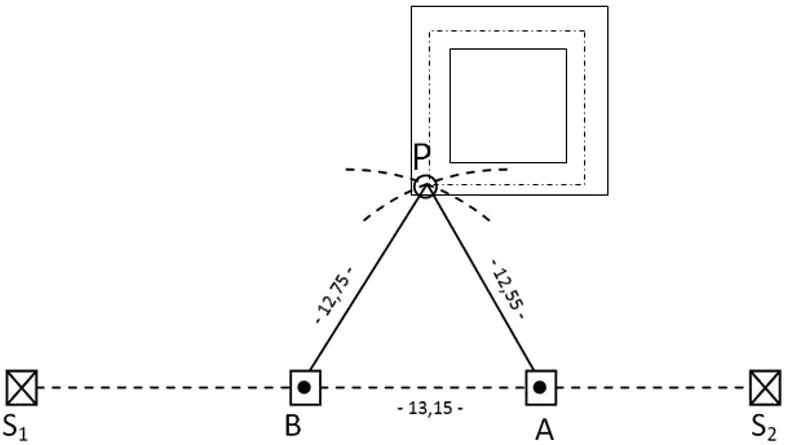

Schemat tyczenia punktu P przecięcia osi konstrukcyjnych z punktów A i B położonych na prostej S1-S2 z podanymi miarami
A. biegunową.
B. liniowego wcięcia w przód.
C. kątowego wcięcia w przód.
D. ortogonalną.

Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).

Odpowiedź "liniowe wcięcie w przód" jest prawidłowa, ponieważ odzwierciedla właściwy proces tyczenia punktu P na podstawie dwóch znanych punktów S1 i S2. Metoda liniowego wcięcia w przód polega na odmierzaniu kątów od punktów bazowych, co pozwala na precyzyjne określenie lokalizacji nowego punktu poprzez przecięcie się wyznaczonych linii. W praktycznym zastosowaniu tej metody inżynierowie i geodeci często korzystają z instrumentów pomiarowych, takich jak teodolit czy niwelator, aby uzyskać dokładne kąty, co jest kluczowe w budownictwie i geodezji. Stosowanie tej metody jest zgodne z najlepszymi praktykami branżowymi, które podkreślają znaczenie precyzyjnego tyczenia dla zapewnienia wysokiej jakości prac budowlanych. Warto również zaznaczyć, że technika ta jest często używana w projektach infrastrukturalnych, gdzie dokładność jest kluczowa dla dalszego etapu budowy.
Chociaż odpowiedzi dotyczące "kątowego wcięcia w przód", "ortogonalnej" i "biegunowej" mogą wydawać się na pierwszy rzut oka słuszne, mają one istotne różnice w zastosowaniu i zasadach działania. Kątowe wcięcie w przód stosuje się, gdy istotne jest mierzenie kątów z punktu bazowego do kierunku nowego punktu. Taka metoda nie jest jednak odpowiednia w przypadku, gdy chcemy uzyskać precyzyjne położenie punktu na podstawie jego odniesienia do innych punktów, jak pokazano w schemacie. Ortogonalna metoda tyczenia opiera się na wyznaczaniu punktów w układzie prostokątnym, co również nie ma zastosowania w przedstawionym przykładzie. Z kolei metoda biegunowa koncentruje się na pomiarze odległości i kątów z jednego punktu do różnych kierunków, co jest całkowicie różne od wyznaczania przecięcia dwóch linii. W związku z tym, wybierając niewłaściwą metodę, można wprowadzić poważne błędy w pomiarze i lokalizacji, co w kontekście projektów budowlanych może prowadzić do opóźnień, zwiększonych kosztów i potencjalnych problemów z późniejszymi etapami budowy. Zrozumienie tych różnic jest kluczowe dla efektywnego planowania i realizacji projektów inżynieryjnych.
