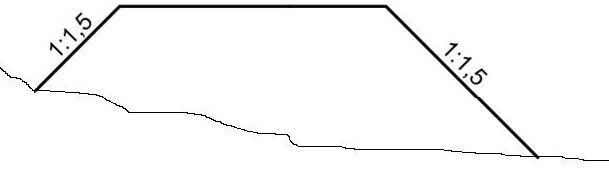

Wartość 1:1,5 na przedstawionym schemacie nasypu oznacza
A. skalę profilu podłużnego.
B. skalę przekroju poprzecznego.
C. szerokość korony nasypu.
D. nachylenie skłonu skarpy.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.35-X-19.06).
Stosunek 1:1,5 w schemacie nasypu jest ważny, bo pokazuje, jak nachylają się skarpy. Mówiąc prościej, na każdy metr wysokości nasypu przypada 1,5 metra jego długości. Wiedza na ten temat jest naprawdę istotna przy projektowaniu różnych konstrukcji, bo źle zaprojektowane nachylenia mogą prowadzić do osuwisk czy innych problemów. Na przykład, jeśli nasyp ma 2 metry wysokości, to skarpa powinna mieć 3 metry długości (czyli 2 m razy 1,5). W budownictwie używa się określonych norm, które mówią o tym, jak projektować nachylenia w zależności od typu gruntu i geologii terenu. Warto mieć to na uwadze, żeby nasze konstrukcje były stabilne i bezpieczne. I jeszcze jedno – znajomość tych zasad pomoże w obliczeniach związanych z odwodnieniem oraz zarządzaniem wodami opadowymi, co jest super istotne dla ochrony przyrody i zapobiegania erozji.
Patrząc na inne odpowiedzi, które mogłyby wyniknąć z niezrozumienia schematu nasypu, można zauważyć, że niektóre z nich mogą wprowadzać w błąd. Na przykład szerokość korony nasypu nie ma związku ze stosunkiem 1:1,5, bo to dotyczy tylko wymiaru górnej części nasypu, a nie nachylenia skarp. Z kolei skala profilu podłużnego nasypu skupia się na zmianach wysokości wzdłuż nasypu, co też nie ma nic wspólnego z tymi parametrami. Inna pomyłka to utożsamianie stosunku z przekrojem poprzecznym – to z kolei pokazuje materiał i jego rozmieszczenie, a nie nachylenie. Takie błędy mogą się zdarzyć, gdy ktoś nie do końca rozumie różnice w projektowaniu inżynieryjnym. Dlatego ważne jest, by w nauczaniu podkreślać, co oznaczają poszczególne definicje i zasady dotyczące geometrii nasypów, żeby nie było takich nieporozumień. W praktyce dobrze jest pamiętać, że każdy element projektu ma swoje specyficzne parametry, które trzeba prawidłowo stosować, żeby wszystko było bezpieczne i działało tak, jak powinno.
