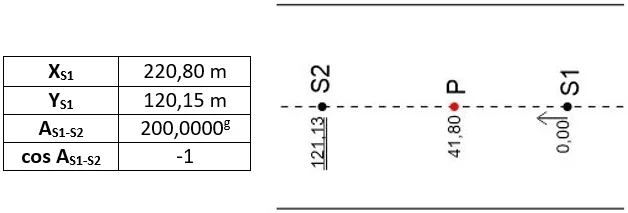

Na podstawie danych zamieszczonych na szkicu i w tabeli oblicz współrzędną XP punktu P położonego na osi drogi S1-S2.
A. XP = 179,00 m
B. XP = 120,15 m
C. XP = 220,80 m
D. XP = 262,60 m
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.35-SG-20.06).
Współrzędna punktu P została poprawnie obliczona jako Xp = 179,00 m poprzez odpowiednie uwzględnienie odległości między punktami S1 i P. Dla tego typu obliczeń istotne jest zrozumienie geometrii układu oraz zastosowanie właściwych wzorów matematycznych. Z uwagi na fakt, że cosinus kąta AzS1-S2 wynosi -1, wskazuje to, że punkt P leży w kierunku przeciwnym do wektora S1-S2, co oznacza, że jego współrzędna Xp jest mniejsza od Xs1. Rozumienie takich relacji jest kluczowe w inżynierii lądowej oraz w geodezji, gdzie precyzyjne określenie lokalizacji obiektów ma kluczowe znaczenie dla projektów budowlanych. W praktyce, podobne obliczenia są stosowane w analizach rozkładów punktów w terenie, co pozwala na efektywne planowanie i realizację inwestycji budowlanych.
W przypadku odpowiedzi, które wskazują na błędne wartości współrzędnej Xp, istnieją pewne typowe błędy myślowe, które mogą prowadzić do nieprawidłowych wniosków. Wiele osób może mylnie zastosować bezpośrednie dodawanie lub odejmowanie wartości bez uwzględnienia kierunku i kontekstu geometrii układu. Na przykład, wybór Xp = 262,60 m może wynikać z błędnego założenia, że wartość ta jest po prostu sumą odległości, nie biorąc pod uwagę, że punkt P znajduje się w przeciwnym kierunku do linii S1-S2. Wartość 120,15 m może sugerować zbyt małe odległości, które nie odzwierciedlają rzeczywistej lokalizacji, co wskazuje na brak zrozumienia relacji między punktami. Ponadto, odpowiedź Xp = 220,80 m również ignoruje kontekst rozmieszczenia punktów w przestrzeni, co prowadzi do sytuacji, w której stosowane są nieadekwatne wzory lub założenia. Kluczowe w takim przypadku jest zrozumienie, że obliczenia geodezyjne wymagają nie tylko znajomości wzorów, ale również umiejętności ich odpowiedniego zastosowania w konkretnej sytuacji, co ma fundamentalne znaczenie w realizacji projektów inżynieryjnych.
