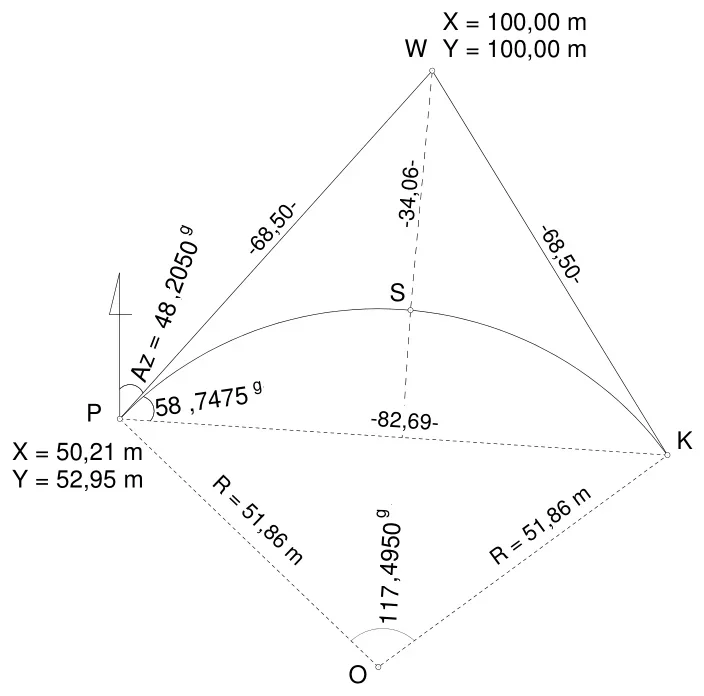

Oblicz współrzędne X, Y punktu końcowego K łuku na podstawie danych przedstawionych na szkicu.
A. XK = 118,59 m, YK = 165,93 m
B. XK = 31,91 m, YK = 92,53 m
C. XK = 41,20 m, YK = 135,15 m
D. XK = 100,12 m, YK = 1118,88 m
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.35-X-19.06).
Obliczenie współrzędnych punktu końcowego K łuku to naprawdę ważna sprawa, zwłaszcza w inżynierii i architekturze. W tym przykładzie, odpowiedź Xk = 41,20 m, Yk = 135,15 m jest prawidłowa, bo te liczby wynikają z analizy kształtu łuku i lokalizacji punktów na rysunku. Kluczowe było użycie odpowiednich wzorów matematycznych, które uwzględniają krzywiznę łuku i jego związki z innymi punktami na schemacie. W praktyce takie obliczenia są super ważne przy projektowaniu różnych rzeczy, bo dokładne określenie położenia elementów jest kluczowe dla bezpieczeństwa i funkcjonalności. Na przykład, w budownictwie drogowym, dobrze obliczone współrzędne łuków wpływają na jakość nawierzchni, a to ma bezpośredni wpływ na komfort jazdy i bezpieczeństwo kierowców. Jak inżynierowie stosują dobre praktyki, jak szczegółowa analiza rysunków i precyzyjne obliczenia, to mogą uniknąć błędów i zoptymalizować procesy projektowe, co naprawdę przekłada się na sukces całego projektu.
Błędne odpowiedzi mogą wynikać z różnych nieporozumień, które związane są z geometrią łuku i obliczeniami współrzędnych. Wiele osób może pomylić się w założeniach dotyczących krzywizny czy położenia punktów, co prowadzi do złych wyników. Na przykład, współrzędne Xk = 100,12 m, Yk = 1118,88 m pokazują punkt, który jest stanowczo za daleko w porównaniu do tego, co pokazuje schemat, a to nie zgadza się z rzeczywistym układem punktów końcowych. Czasem też zdarza się, że podaje się współrzędne, które sugerują, że są one daleko od obszaru projektowanego łuku, co może prowadzić do błędnych interpretacji rysunków i kolejnych pomyłek w obliczeniach. Często ludzie nie zauważają skali rysunku albo stosują wzory trygonometryczne w zły sposób, co skutkuje dużymi różnicami między obliczonymi a rzeczywistymi wartościami. Żeby uniknąć takich błędów, ważne jest, żeby dokładnie analizować rysunki, uwzględniać wszystkie istotne elementy geometrii i korzystać z rzetelnych źródeł wiedzy oraz standardów inżynieryjnych, które pokazują, jak ważne są precyzyjne obliczenia i ich właściwe stosowanie.
